Extel KLAVY 3 - Caractéristiques; Consignes de Sécurité

CARACTÉRISTIQUES
Alimentation : 12 V~ par le transformateur fourni ou 12 V par alimentation
(non fournie)
Consommation : 50 mA en veille
Programmation : par la face avant du clavier, sauvegardée en cas de coupure
de courant
Relais (maxi 1,5A 12 V à 24 V) : 1 relais : bornes NO NC C.
Commande temporisée : gâche ou serrure électrique, automatisme, éclairage...
Commande Marche/Arrêt : éclairage...
Temporisation : relais durée de 1 à 99 secondes ou fonction Marche/Arrêt
CONSIGNES DE SÉCURITÉ
Le transformateur devra impérativement être monté sur le rail DIN d’un tableau
modulaire ou monté en saillie sur un support non métallique, en utilisant les
deux trous de fixation. Il est bien entendu que les cache-borniers devront être
obligatoirement remontés; d’autre part le raccordement doit se faire sur une
installation électrique conforme à la norme NFC 15-100 pour la France, et UNE
FOIS LE CÂBLAGE COMPLÈTEMENT TERMINÉ.
Protection : le transformateur est équipé d’une protection thermique “PTC”. En
cas de dommage ou court circuit il faut pour récupérer la protection du trans-
formateur.
1. Débrancher l’alimentation 230 V~ (2 mn au minimum)
2. Effectuer la réparation si besoin
3. Rebrancher l’alimentation 230 V~
Français

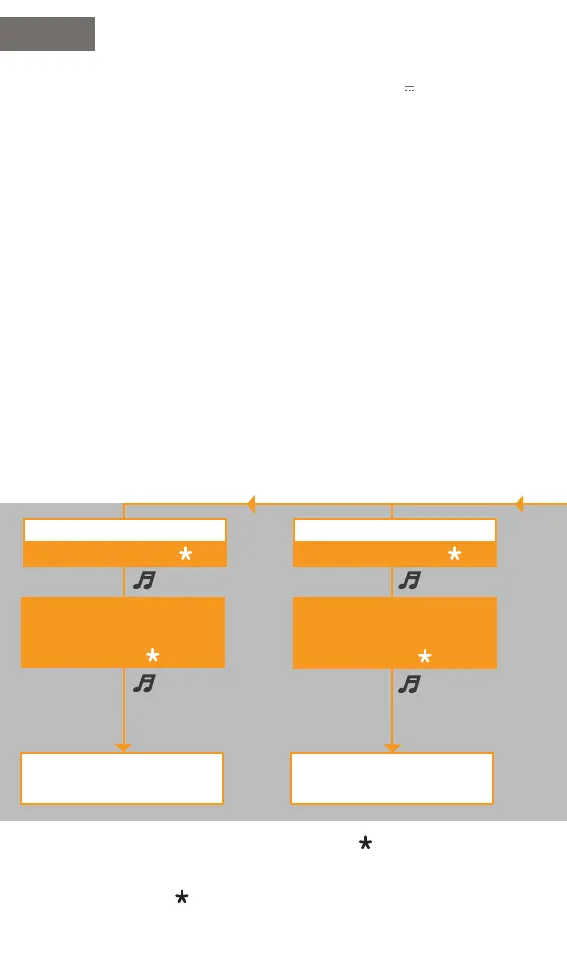

Le nouveau code relais
est enregistré
Le nouveau code maître
est enregistré
Taper un nouveau code relais
(4 à 8 chiffres)
par défaut = 12345678
+ valider
Taper un nouveau code maître
(4 à 8 chiffres)
par défaut = 8 x le chiffre 1
+ valider
Mode d’emploi : entrer votre code relais et presser
, le relais sera opération-
nel pendant la temporisation qui aura été programmée.
Si le relais est programmé en mode marche/arrêt, pour la marche, entrer votre
code relais et presser , pour l’arrêt, entrer à nouveau votre code et presser ##.
Taper 56 + valider
Enregistrement code maître
Taper 51 + valider
Enregistrement code relais
