CFI EXTEL MULTI PRO 3 & CB BUS PRO 3 - 09/2016
PT4
b.
Ligação de uma chapa-testa, fechadura eléctrica e de uma motorização de portão
As funções só cam válidas se o microtelefone for accionado
Uma chapa-testa ou uma fechadura eléctrica deve ser ligada aos bornes 7 e 8 da placa de rua.
O gatilho ou a fechadura será comandada ao premir brevemente (1 s.) a tecla
do microtelefone.
Importante : A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada
de uma memória mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas
costas do microtelefone e nas costas da placa de rua.
Um automatismo deve ser ligada aos bornes 5 e 6 da placa de rua e os 2 bornes «comando externo» do seu
automatismo.
O automatismo será comandado ao premir durante 3 segundos a tecla
do microtelefone.
c. Conexão de um combinado suplementar (CB BUS PRO 3 em opção)
Um micro telefone complementar CB BUS PRO 3 é ligado em paralelo ao microtelefone mais próximo.
Pode ligar até 6 microtelefones suplementares.
Intercomunicação entre os microtelefones da mesma família (opção CB BUS PRO 3) : A tecla
permite-lhe
ligar-se ao os microtelefones e conversar com toda a discrição. (Esta função neutraliza as chamadas a partir da placa
de rua e o tempo de comunicação), no entanto, a intercomunicação cessa em caso de chamada da platina de rua
para uma outra habitação.
d. Ligação da alimentação eléctrica
Ligá-la diretamente nos terminais 1 e 2 do microtelefone (Certicar-se do respeito das polaridades)
- Basta um único bloco de alimentação no caso de uma instalação com vários microtelefone
- A alimentação deve ser instalada no microtelefone mais próximo da platina de rua.

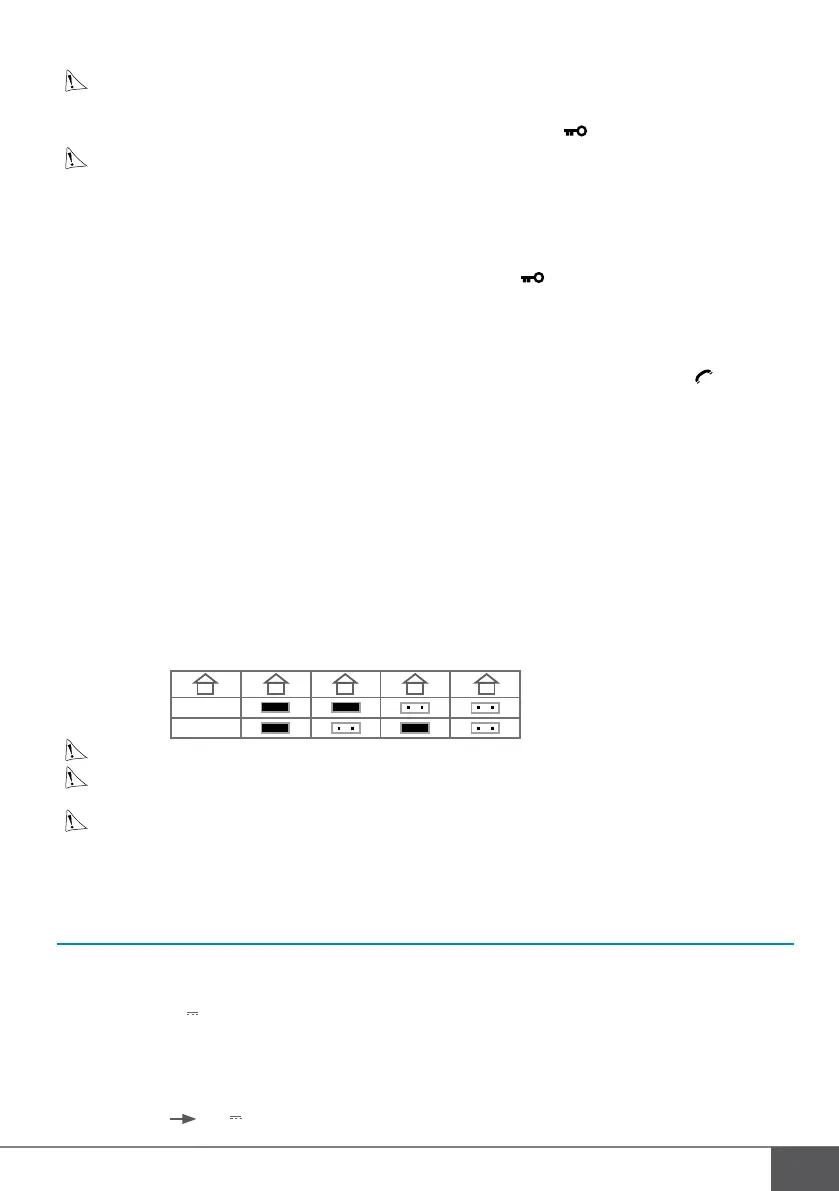

e. Activação do modo 3 ou 4 famílias
Recorrer ao esquema de cablagem (g. 6 ou 7)
- Retirar o gancho «JP3» para activar o modo 3 ou 4 famílias da platina de rua (g.2b - 10)
- Retirar ou não os cavaleiros «JP1» e/ou «JP2» do microtelefone (g 2a - 6) para determinar o seu microtelefone
em família 1, 2, 3 ou 4.
Regulação:
É obrigatório respeitar a polaridade durante a ligação no microtelefone.
Nota: Não há função de monitorização. Apenas a chamada proveniente da platina de rua permite a comu-
nicação para o exterior..
Importante :
Duração da chamada: cerca de 30 segundos (6 toques)
Tempo de comunicação com a platina de rua: cerca de 90 segundos no máximo
Tempo de comunicação em intercomunicação entre microtelefones da mesma família: 30 segundos no máximo
6. CARACTERÍSTICAS TÉCNICAS
a. Combinado (CB BUS PRO 3)
• Referência: 710017
• Alimentação: 18 V
• Consumo: 3W
• Dimensões (mm): 230x80x40
b. Alimentação
• Tensão: 230V~ 18 V 1500 mA
1 2 3 4
JP1
JP2
