a. Instalación de la placa exterior (cámara exterior)
Consejo: se recomienda hacer pasar los cables por una funda de protección, con el fin de
protegerlos contra los choques e inclemencias del tiempo.
1. Retirar el tornillo que se encuentra debajo de la placa exterior .
2. Empujar la placa exterior hacia adelante .
3. Fijar sólidamente la visera antilluvia con los tornillos .
4. El objetivo de la placa debe colocarse a una altura de cerca de 1,6 m. Añadir una junta de silico
na entre la visera y el muro para evitar el goteo del agua .
5. Conectar los cables respetando el plano de cableado.
6. Encajar la placa exterior con su visera antilluvia (WEBS 691 BIS).
7. Volver a poner el tornillo de fijación .
1
2
3
6
4
7
5
No exponer la cámara directamente al sol, o sobre una superficie reflectante.
a. Instalação da placa de rua (câmara exterior)
Conselho: recomendamos fazer passar os cabos numa conduta de protecção, para os proteger dos
choques e das intempéries.
1. Retirar o parafuso debaixo da placa de rua .
2. Virar a placa de rua para a frente .
3. Fixar solidamente a pala para a chuva através dos parafusos .
4. O objectivo da placa deve ser colocado a uma altura de cerca de 1,6 m. Colocar uma junta de
silicone entre a pala e o muro a fim de evitar o escorrimento da água .
5. Conectar os fios respeitando o plano de cablagem.
6. Encaixar a placa de rua com a sua pala para a chuva (WEBS 691 A).
7. Colocar o parafuso de fixação .
1
2
3
6
4
7
5
Não expor a câmara directamente ao sol, ou sobre uma superfície reflexiva.

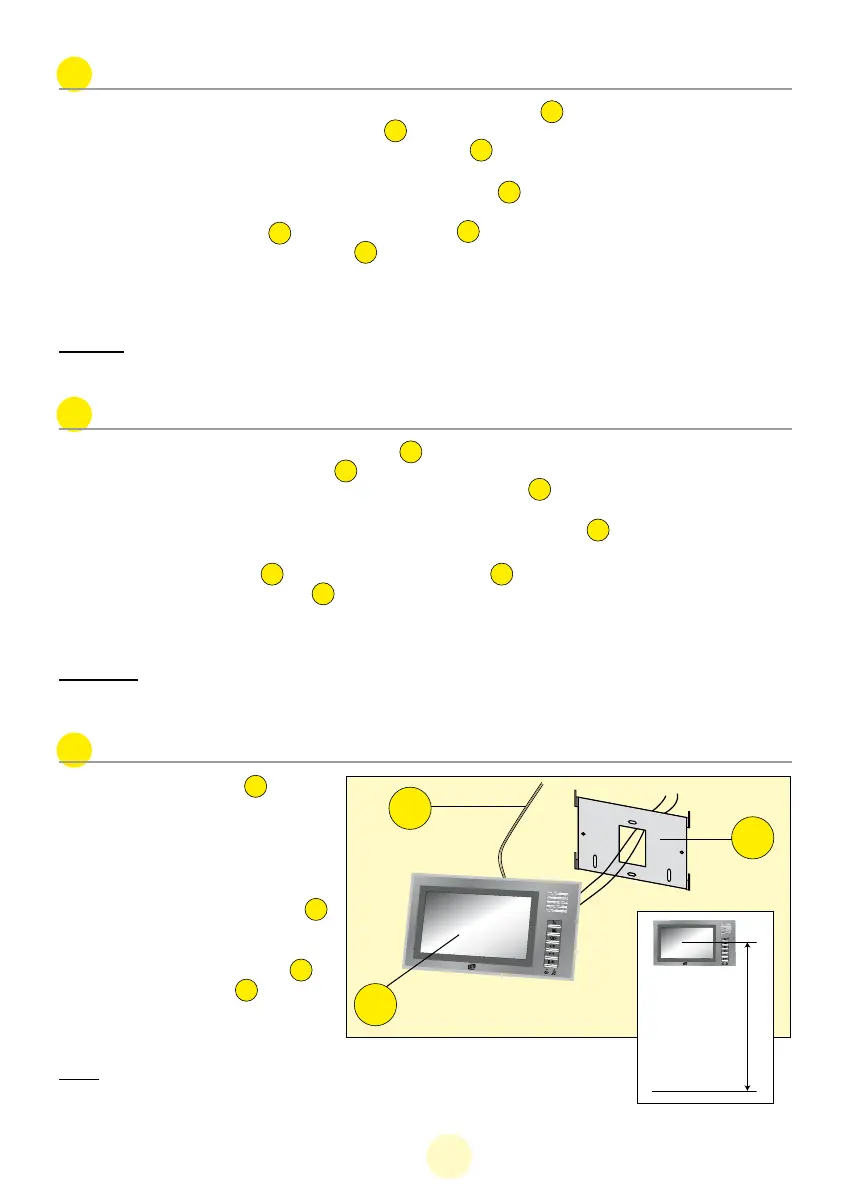

b. Installation du poste de réponse (moniteur)
1
1. Fixer le support mural en faisant
en sorte que l’écran du moniteur
soit à une hauteur d’environ 1,60m.
2. Raccorder les fils venant de la
platine de rue et du système
d’éclairage (si installé).
3. Brancher la fiche de l’adaptateur
au dos du moniteur (sans le
brancher sur secteur).
4. Mettre en place le moniteur
sur le support mural .
5. Brancher la prise du bloc alimenta-
tion dans la prise murale 230 VAC.
3
3
1
2
1,60m
2
2
Note : En cas de coupure du cordon d’alimentation, veillez à respecter la polarité.
