4. CABLAGE / BEDRADING / VERDRAHTUNG /
WIRING -CABLAGGIO / CABLEADO / CABLAGEM
Fils à utiliser : • 2 fils 6 /10
ème
jusqu’à 25 m
• 2 fils 1.5 mm
2
de 25 à 100 m
1. Bien raccorder les fils en respectant le schéma de câblage ci-dessous.
2. Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie,
image vidéo, interphone et les commandes d’ouverture (gâche et automatisme).
Bien respecter la polarité entre l’écran et la caméra extérieure
(aucune polarité à respecter pour la commande des ouvre-portes).
•Borne “6” de l’écran sur la borne “6” de la caméra.
•Borne “7” de l’écran sur la borne “7” de la caméra.
a
t t e n t i o n
:
il
n e
f a u t
e n
a u c u n
c a s
d o u b l e r
l e s
f i l s
p o u r
e n
a u g M e n t e r
l a
s e c t i o n

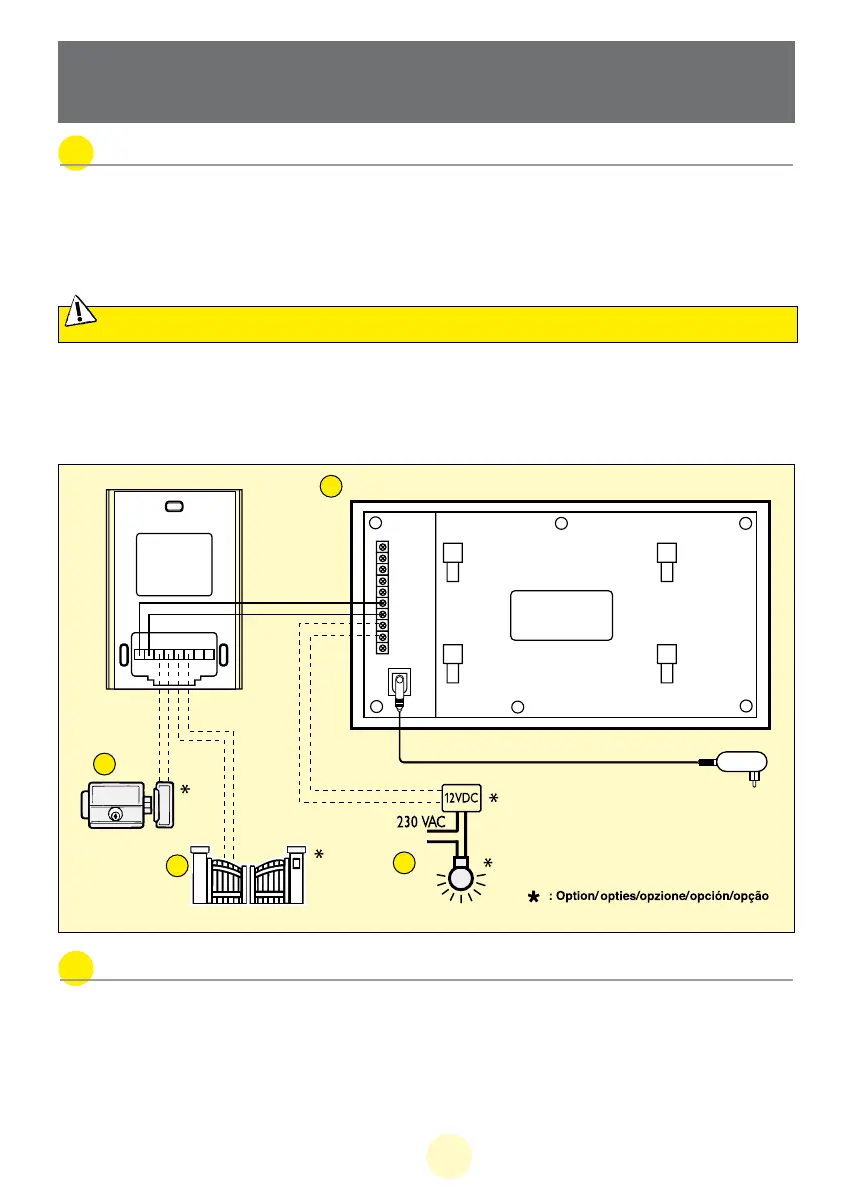

a. Raccordement du visiophone
a
b
c
d
Te gebruiken draden : • 2 draden 6 /10e tot 25 m
• 2 draden 1.5 mm
2
van 25 tot 100 m
1. De draden goed aansluiten volgens het draadschema hieronder.
2. Om de camera aan te sluiten zijn slechts 2 draden nodig voor alle functies: belsignaal, videobeeld,
intercom en bediening van de deuropener en het automatisme.
a. Aansluiting van de videofoon
