1. DESCRIZIONE GENERALE
Tastiera digitale funzionamento a pila 9 volt tipo 6 F22 per trasmettere, via radio (433,92 MHz), codici di lunghezza
fissa costituiti da una quantità a scelta di cifre (da 1 a 8 ). Questa tastiera di codifica dispone di 9 canali e consente
dunque di gestire fino a 9 apparecchi. In tal caso sarà necessario attribuire un codice per canale, e ciascun codice
deve iniziare con il numero del canale selezionato.
2. CARATTERISTICHE TECNICHE
Frequenza di trasmissione 433,92 MHz
Distanza Circa 30 m (in campo libero)
Tipo di codice Multipass
Numero di canali 9, selezionabili con la tastiera
Alimentazione Pila 9 V alcalina tipo 6F22
Consumo 15 μA in vigilia
Durata della trasmissione Circa 1 sec.
Grado d’isolamento IP 54
3. APPLICAZIONI
La tastiera è indicata per i casi in cui l’attivazione del dispositivo deve essere protetta da un codice: per esempio
motorizzazione del cancello o del garage. La tastiera è concepita per non necessitare cablaggio e può essere utilizzata

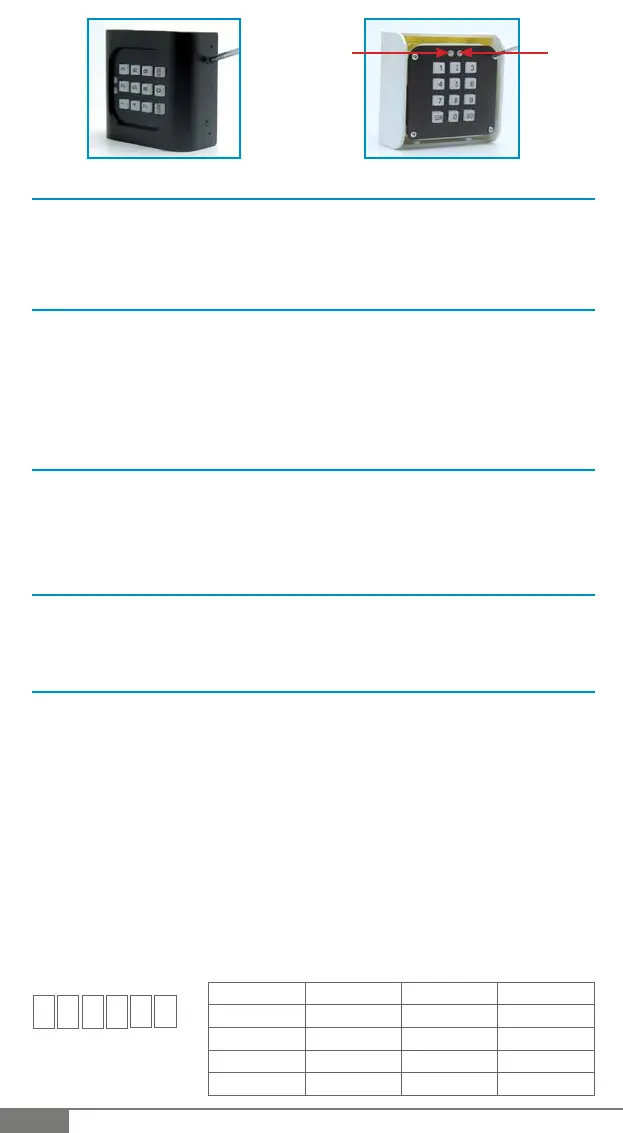

all’esterno. La mascherina frontale, costituita da cifre, è fissata con viti (fig. 2). La tastiera, in caucciù conduttivo semi-
trasparente, è retro illuminata. La pila si trova nella scatola.
N.B. Scatola elettronica ANTI-EFFRAZIONE. L’accesso alla scatola elettronica non consente l’attivazione dei comandi.
4. ISTRUZIONI DI MONTAGGIO
Rimuovere la mascherina di protezione, la tastiera e il circuito elettronico. Fissare la scatola di comando. Collegare la
batteria e richiudere la scatola di comando utilizzando le apposite viti fornite. Il sistema è pronto per essere utilizzato
(v. foto da 1 a 4).
5. FUNZIONAMENTO
Una volta alimentato il sistema è possibile procedere alla programmazione dei codici.
(Vedere organigramma pagina seguente).
a.1° utilizzazione CODICE D’INSTALLAZIONE:
Questo codice consente di ritornare in modalità programmazione al fine di modificare ulteriormente il codice d’ac-
cesso. Consigliamo di modificare il codice d’installazione, preregolato in officina su 999999. Scegliere un nuovo codice
personale a 6 cifre e seguire le procedure dell’organigramma (pagina seguente).
b. Programmazione del CODICE D’ACCESSO:
Questa tastiera di codifica dispone di 9 canali e consente dunque di gestire fino a 9 apparecchi. Ciascun apparecchio
(automazione di cancello o garage ecc.) può essere comandato grazie ai codici d’accesso prescelti (1 codice per ogni
canale) Occorre scegliere un codice che includa da 1 a 8 cifre per ciascun apparecchio che si desidera controllare (la
prima cifra deve corrispondere al numero del canale).
Esempi: 18625 per il canale 1 / 2533 per il canale 2 / 36541779 per il canale 3
c. Cancellare un CODICE D’ACCESSO:
Se durante la programmazione si commette un errore, premere CLEAR e attendere che la tastiera si spenga, poi
ricominciare la programmazione.
Se si desidera modificare un codice è sufficiente programmare un nuovo codice sullo stesso canale; il nuovo codice
annulla e sostituisce il vecchio.
CODICE D’INSTALLAZIONE
CODICE D’ACCESSO
Canale 1: 1 Canale 6: 6
Canale 2: 2 Canale 7: 7
Canale 3: 3 Canale 8: 8
Canale 4: 4 Canale 9: 9
Canale 5: 5
Potete notare qui i vostri
vari codici.
1. 2.
L2
L1
CFI EXTEL WECACV 70003 - 11/2011
IT
