1. DESCRIÇÃO GERAL
Teclado numérico que funciona com uma pilha 9 volts de tipo 6 F22 para transmitir, por rádio (433,92 MHz), códigos
de comprimento fixo, constituídos de 1 a 8 números à escolha. Este teclado de codificação sem fios dispõe de 9
canais e permite por isso comandar até 9 aparelhos. Neste caso, deverá programar um código por canal, cada código
deverá começar pelo número do canal seleccionado.
2. CARACTERÍSTICAS TÉCNICAS
Frequência de transmissão 433,92 MHz
Distância Cerca de 30 m (em campo livre)
Tipo de código Multipass
Números de canais 9, seleccionáveis através do teclado
Alimentação Pilha 9 V alcalina tipo 6F22
Consumo 15 μA em posição de espera
Duração da transmissão Cerca de 1 segundo
Grau de isolamento IP 54
3. APLICAÇÕES
O teclado é indicado para todos os casos, onde a activação de um dispositivo deve ser protegida por um código: mo-
torização de portão ou de porta de garagem por exemplo. O teclado, devido à sua concepção, não necessita cablagem
e pode ser utilizado no exterior. A parte frontal, composta de números, é fixada com parafusos (fig. 2). O teclado, de
borracha condutível semitransparente, é retro iluminado. A pilha é alojada na caixa.
N.B. Caixa electrónica ANTI-ROUBO. O acesso à electrónica não permite a activação do comando.
4. INSTRUÇÕES DE MONTAGEM
Retirar a protecção, o teclado e o circuito electrónico. Fixar a caixa. Voltar a instalar a pilha e fechar a caixa com os

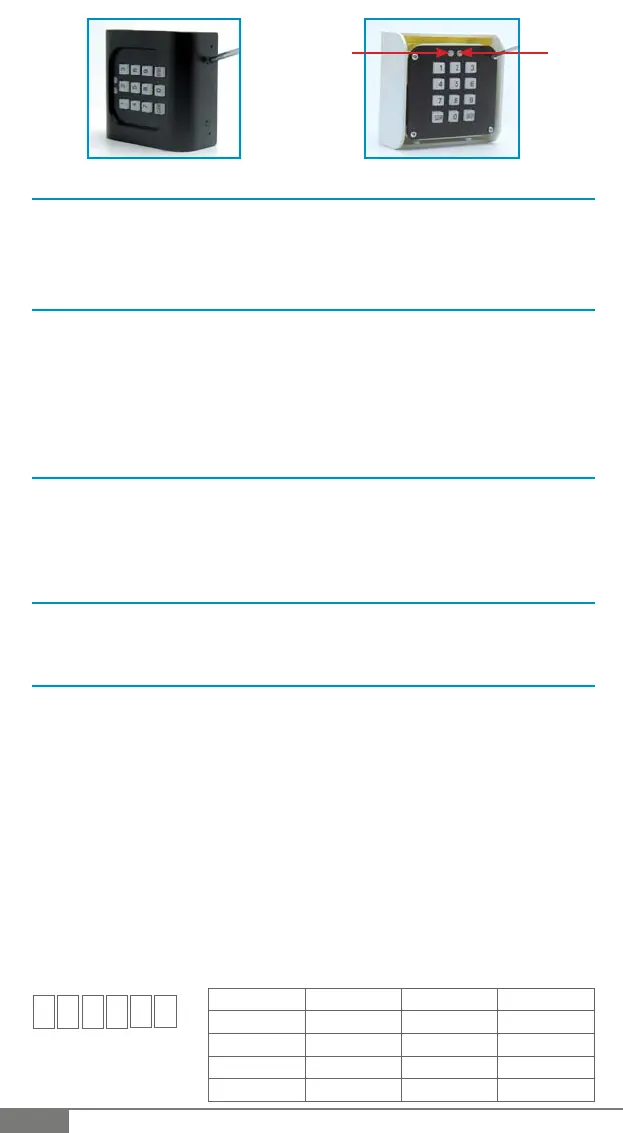

parafusos especiais fornecidos. O sistema está pronto (consultar as fotografias 1 a 4).
5. FUNCIONAMENTO
Quando o sistema estiver alimentado, pode-se proceder à programação dos códigos.
(Ver organigrama na página seguinte).
a.1a utilização CÓDIGO de INSTALAÇÃO:
Este código permite voltar para o modo programação a fim de alterar os seus códigos de acesso posteriormente.
Aconselhamos que altere o código de instalação pré-ajustado na fábrica com 999999. Para isso escolha um novo
código pessoal com 6 números e siga o procedimento do organigrama (página seguinte).
b. Programação do CÓDIGO DE ACESSO:
Este teclado de codificação possui 9 canais, poderá por conseguinte comandar até 9 aparelhos. Cada aparelho (au-
tomatismo de portão ou de porta de garagem, etc.) pode ser comandado graças aos códigos de acesso que terá
escolhido (1 código por canal). Deve escolher um código entre 1 e 8 números para cada um dos aparelhos que deseja
controlar (o primeiro número deve ser o número do canal).
exemplos: 18625 para o canal 1/2533 para o canal 2/36541779 para o canal 3
c. Supressão de um CÓDIGO DE ACESSO:
Se efectuar uma má manipulação durante a programação, premir em CLEAR e esperar que o teclado se apague, em
seguida recomeçar a programação.
Se desejar alterar um código, basta programar um novo código no mesmo canal, o novo código entrado anula e
substitui o antigo.
CÓDIGO de INSTALAÇÃO CÓDIGO de ACESSO
Canal 1: 1 Canal 6: 6
Canal 2: 2 Canal 7: 7
Canal 3: 3 Canal 8: 8
Canal 4: 4 Canal 9: 9
Canal 5: 5
Pode notar aqui os vossos
diferentes códigos
1. 2.
L2
L1
CFI EXTEL WECACV 70003 - 11/2011
PT
