2. NOMENCLATURA
1
2
9
3
8
7
6
4
6
5
3
2
1
10
11
4
5

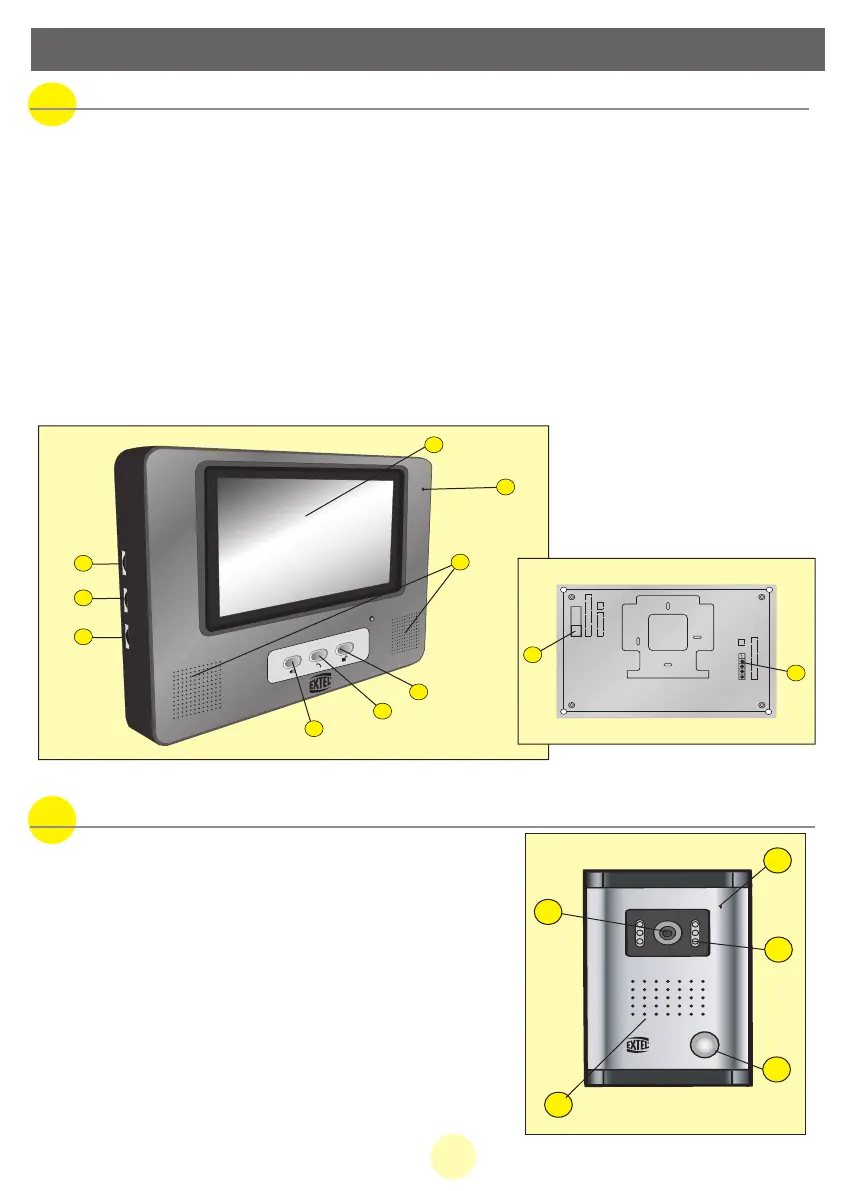

a. Monitor
1.
Ecrã a cores 14,5 cm
2. Tecla alarme.
3. Tecla “activação/desactivação” da vídeo e da comunicação.
4. Comando abre porta (contacto sem corrente nos terminais 5 e 6 do monitor).
5. Altifalante para a campainha eléctrica e a conversação.
6. Regulação da luminosidade no ecrã.
7. Regulação da cor no ecrã.
8. Ajustamento do volume e corte da campainha eléctrica.
9. Micro para comunicar com a placa de rua.
10.Nas costas do monitor, tomada para a ficha 15 VCC do adaptador (adaptador a ligar
numa instalação conforme às normas em vigor NFC 15-100 para a França).
11. Nas costas do monitor, terminais para a conexão dos fios.
5
2
1
3
4
b. Placa de rua, câmara externa
1. Micro: permite ao visitante comunicar para o interior
2. Objectivo cor da câmara, C-MOS com íris automáti-
ca
3. LEDS Infravermelhos para visão na penumbra, para
uma visão de noite, prever uma ilumi-
nação suplementar.
4. Botão de chamada, quando se toca neste botão, a
campainha eléctrica toca no interior, a
câmara e o monitor colocam-se em função.
5. Altifalante: permite fazer-se ouvir no exterior.
