Faber Chloe - Notice Dinstallation

37
1
2

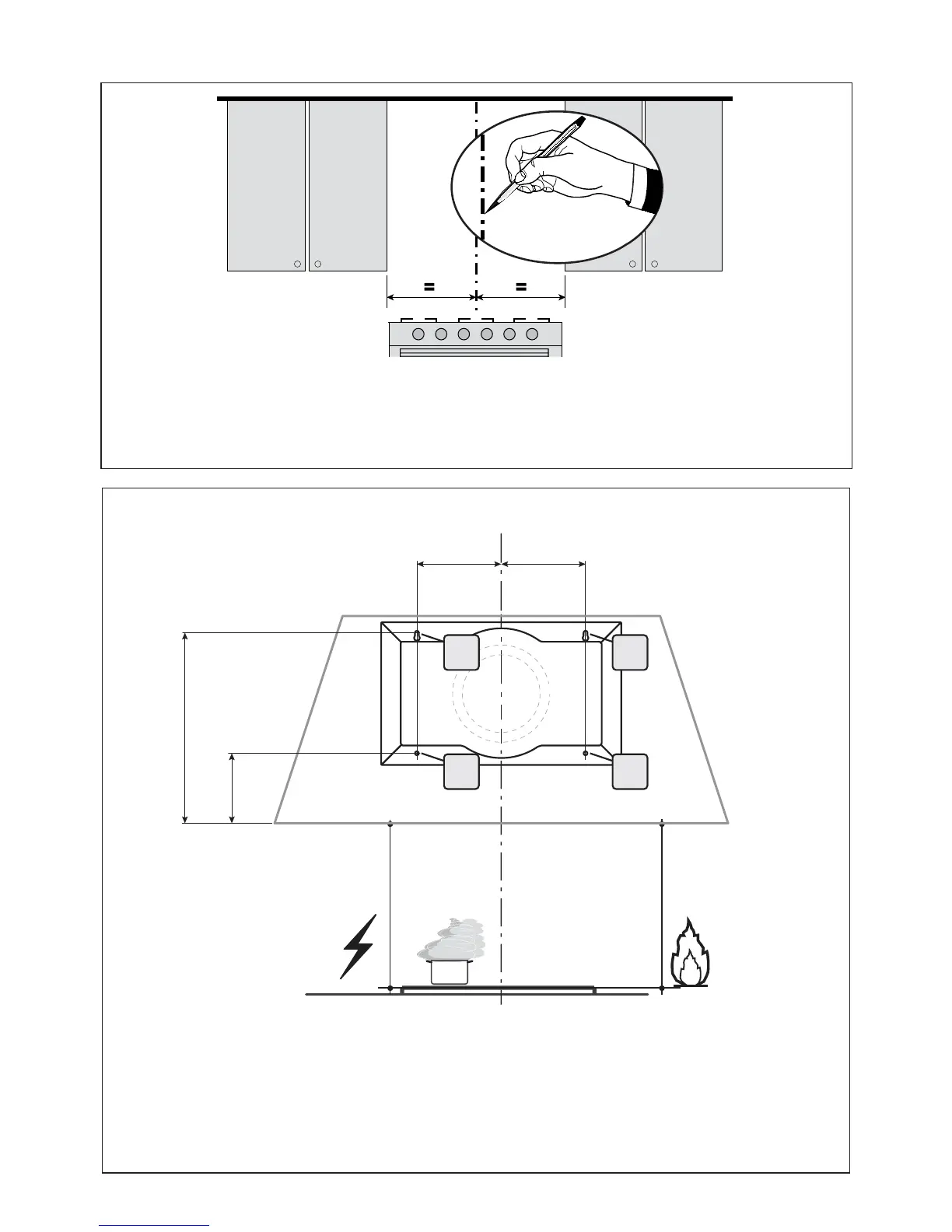

Tracez une ligne verticale sur le mur d'appui le plus haut que possible, au centre de l'emplacement où la hotte sera installée.
Tracez une ligne horizontale à l'endroit correspondant au bas de la hotte comme représenté dans l'illustration. Cet
emplacement doit se trouver à au moins 24" de la surface de cuisson, si elle est électrique, ou à 30" si elle est au gaz.
Tracez un repère sur le mur à l'endroit indiqué (A), 11 9/16" au-dessus de la ligne horizontale et à la distance de 4 5/16" à
GURLWHHWjJDXFKHGHODOLJQHYHUWLFDOH9pUL¿H]VLOHVGHX[PDUTXHVVRQWjpJDOLWp
Insérez deux chevilles et les vis (achetées séparément) dans les trous (A) en laissant libre 1/4" des vis.
Tracez un repère sur le mur à l'endroit indiqué (B), 4 1/4" au-dessus de la ligne horizontale et à la distance de 4 5/16" à
GURLWHHWjJDXFKHGHODOLJQHYHUWLFDOH9pUL¿H]VLOHVGHX[PDUTXHVVRQWjpJDOLWp
Insérez deux chevilles (achetées séparément).
Notice d'installation
Installation de la section arrière
´ ´
11
9/16”
4
1/4”
4
5/16” 4 5/16”
$
%
$
%
