3.4 LA CHEMINEE
Toute cheminée qui aura déjà servi au chauffage au bois, au
mazout ou au charbon requiert un nettoyage professionnel du
canal d’évacuation.
Le canal d’évacuation doit avoir un diamètre de passage d’au
moins 150 mm. Tout clapet de gaz de combustion devra être retiré
de ce canal. Le Lumina est équipé d’un jeu de clapets avec
dispositif de sécurité. Le poêle ne peut pas être allumé tant que
les clapets sont fermés.
3.5 INSTALLATION ET REGLAGE DES PATTES
Le bas des pattes du Lumina est muni d’un filetage interne M8 et
de boulons réglables. Les pattes réglables annexes ont, dans la
partie supérieure, un fil extérieur M8 de 26 mm.
On pourra régler la longueur des pattes entre 12 cm (les boulons
des pattes réglables sont complètement serrés ; ceci correspond à
l’avant de la façade) et 44 cm (pattes en position maximale, la
façade est à 32 cm du sol). En vue du réglage, scier les pattes
réglables à la longueur voulue, réduite de 14 cm (sans filetage).
Avant de poser l’appareil, visser les pattes réglables dans les
pattes du poêle en les enfonçant le plus possible.
Une fois l’appareil installé on pourra perfectionner la position des
pattes en dévissant les réglables jusqu’à obtention de la longueur
désirée (ill. 3).
- Pour retirer la façade, défaire les vis du dessous. Ensuite, on
pourra tirer la façade par le haut.
- Oter le serrage pour retirer le verre (Ill. 2).
- Enlever le panneau arrière à cannelures.
- Défaire cinq vis de la bride, puis introduire l’embouchure du tuyau.
- Raccorder un tuyau d’acier inoxydable de 150 mm de ø et le fixer
à l’embouchure du tuyau à l’aide d’un vis autotaraudage. Veiller à
ne pas bloquer le mécanisme des clapets.
3.2 COMBUSTIBLE
Le brûleur de ce poêle est adapté au gaz naturel (cat 1
2L) ou au
propane (cat I
3P). La plaque d’identification précise la nature du gaz
convenant à cet appareil. Il n’est pas possible de convertir le poêle
à tout autre type de gaz. Vous pouvez trouver la plaque portant le
numéro d'article au bas du côté intérieur de façade.
3.3 RACCORDEMENT DU GAZ
Se munir d’un raccordement G3/8” doté d’un robinet de fermeture
G1/2” (approuvé par la CE) dans le conduit d’alimentation.
Veiller à ce que le raccordement soit placé au bon endroit et à ce
qu’on puisse facilement y raccorder le robinet de gaz.
Attention ! Ne pas tourner l’appareil de réglage pendant les travaux
de raccordement. Eviter toute tension sur l’appareil de réglage et
les conduits. Une fois le raccordement effectué, vérifier l’étanchéité
des raccordements montés.

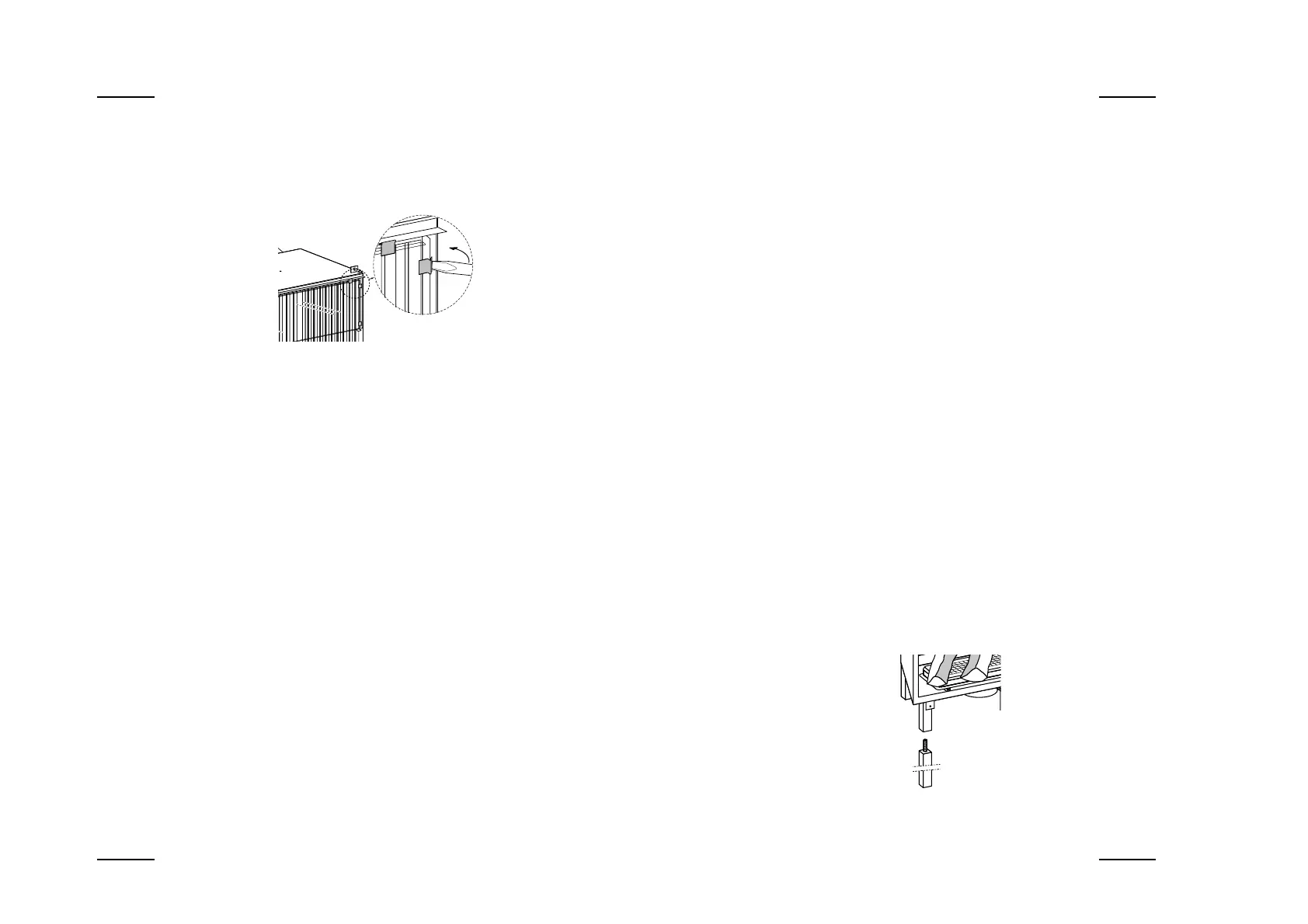

ill. 2 ôter le serrage
ill. 3 pose des pattes réglables
