Version 05/10- Page 9
Rangehood Control Panel
The control panel is located in the middle under the canopy. The
position and function of each control button are noted below
(FIGURE 14).
Light On/Off Button ( L )
On/Off switch for the halogen lights. Move the switch to "1" to turn
the light ON and to "0" to turn it OFF.
Blower On/Off Button ( M )
On/Off switch for the blower. Move the switch to "1" to turn the
blower ON and to "0" to turn it OFF.
Blower Speed Button ( V )
Speed control for blower. (FIGURE 15), move the switch to"1" for
LOW speed, "2" for MEDIUM speed and "3" for HIGH speed.
WIRING DIAGRAM FOR 3-SPEED 500 CFM MODEL
DIAGRAMME DE CÂBLAGE MODÈLE 3 VITESSE 500 PCM
• This rangehood uses 20 watt Halogen Lamps. / Cette hotte utilise les ampoule halogènes de 20 W.
WIRING DIAGRAM FOR 3-SPEED 280 CFM MODEL
DIAGRAMME DE CÂBLAGE MODÈLE 3 VITESSE 280 PCM

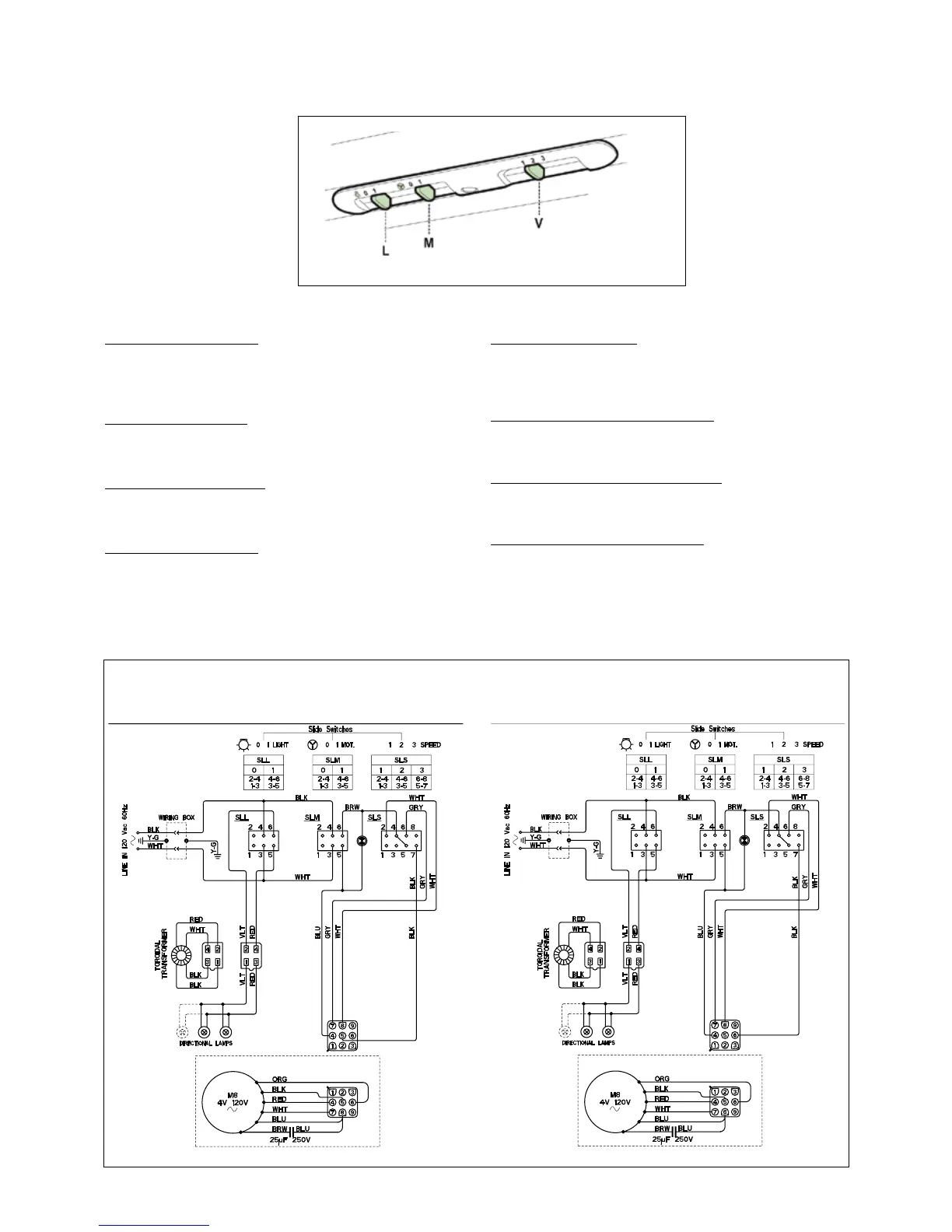

CONTROL PANELS AND WIRING DIAGRAMS
FIGURE 14 - 3-SPEED / 3 VITESSE
PANNEAU DE COMMANDES & DIAGRAMMES DE CÂBLAGE
Panneau de commandes
Le panneau de commandes est situé sur le moyen sous la hotte.
La position et la fonction de chaque bouton sont indiquées à la
(FIGURE 14)
Bouton marche-arrêt de la lumière (L)
Interrupteur marche-arrêt pour la lumière. Régler à « 1 » pour mettre
en circuit (ON) et à « 0 » pour mettre hors circuit (OFF).
Bouton marche-arrêt du ventilateur (M)
Interrupteur marche-arrêt pour le ventilateur. Régler à « 1 » pour
mettre en circuit (ON) et à « 0 » pour mettre hors circuit (OFF).
Bouton de vitesse du ventilateur (V)
Commande de vitesse variable. (FIGURE 15), régler à « 1 » pour
vitesse basse (LOW), à « 2 » pour vitesse moyenne (MEDIUM) et
à « 3 » pour vitesse élevée (HIGH).
