18

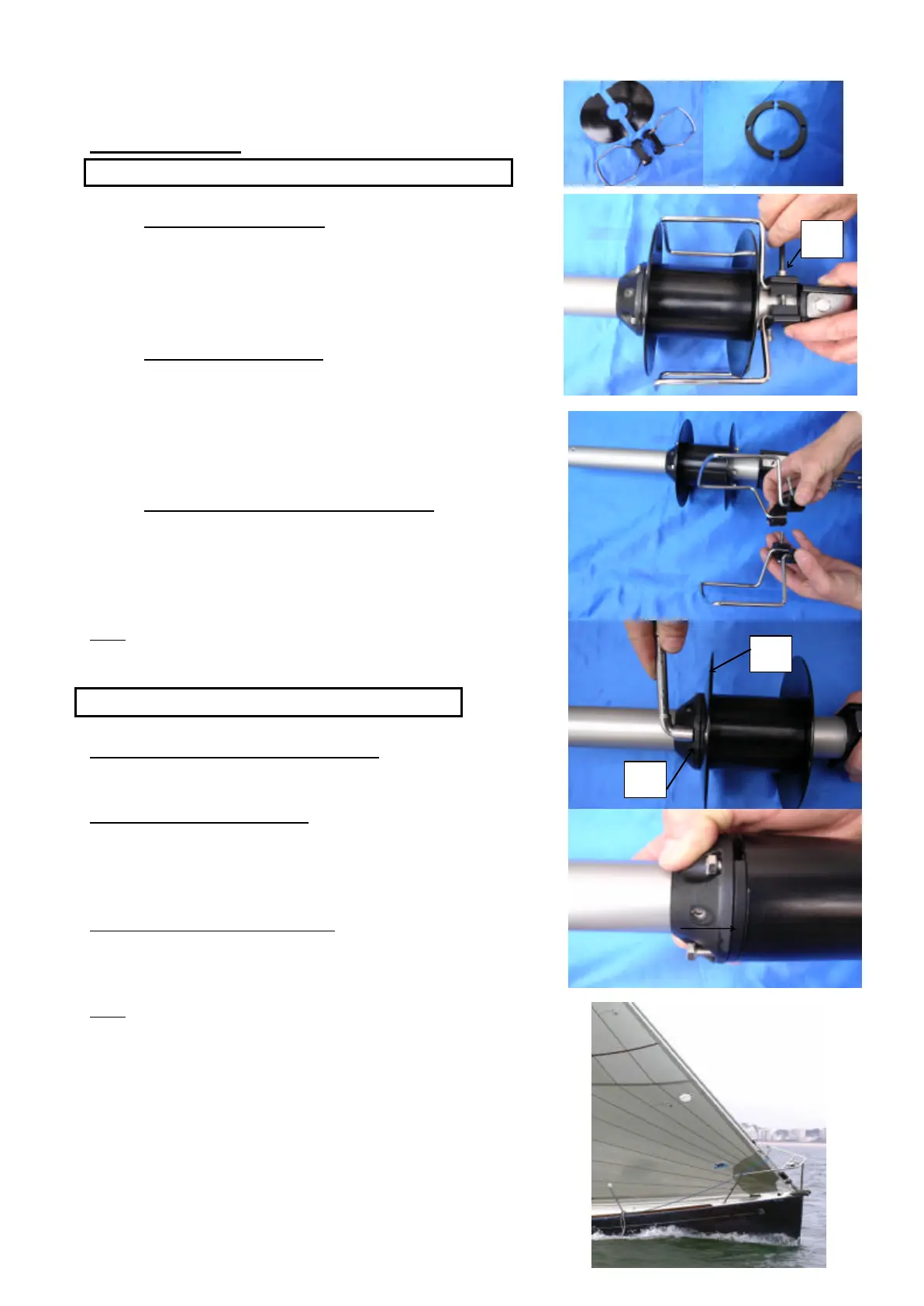

ANNEXE 2
CONVERSION ENROULEUR EN ETAI CREUX
1. Démontage des fils inox
• ôter les 2 vis (Rep. A) en maintenant les fils
inox.
• Récupérer les fils inox et les embases dans
lesquelles ils sont emboîtés.
2. Démontage des flasques
• desserrer et enlever les 4 vis (Rep. C).
• Attention: les vis inférieures et supérieures
sont différentes.
• dégager les 4 demi-flasques (Rep. D) en
soulevant l'ensemble nez de tambour et tubes.
3. Montage des 2 coupelles de protection
• engager les 2 coupelles supérieures (Rep. E) à
la place des demi-flasques.
• resserrer les 4 vis (Rep. C) fermement mais
sans exagération.
Nota: procéder dans l'ordre inverse pour revenir
en système enrouleur.
HEADSAIL FURLER TO HEADSTAY FOIL
1- Removing the stainless steel guide:
- Unscrew the 2 screws (Rep. A).
- Now you can easily remove the stainless steel guides.
2- Remove the drum cheeks:
- Unscrew the 4 screws (Rep. C).
Be careful the top screws are differents than the bottom
screws.
- Remove the 2 half-cheeks (Rep. D).
3- Place the 2 protecting parts:
- Fit the 2 protecting parts (Rep. E) instead of the top
half-cheeks.
- Tighten firmly the 4 screws (Rep. C).
Note: Proceed the opposite way to convert into roller furler
C
A
D
