Facnor R 80 - Page 6

6
VI. RÉGLAGE ET FINITION DES PROFILS
1. retendre le pataras.
2. laisser la pièce d'entrée de voile reposer sur le
tambour.
3. remonter l'ensemble des profils afin de toucher la
terminaison supérieure de l'étai ( Rep.1)
4. introduire une vis dans le trou (Rep. 3) et
redescendre l'ensemble des profils en appuyant
sur la vis de manière à pénétrer dans un des trous
percés dans le tube télescopique.
Introduire une vis et visser.
5. retendre fortement le pataras.
IMPORTANT:
- il doit y avoir un jeu d'au moins 50 mm (Rep.2) en
tête des profils.
- Vérifiez que vous avez bien :
• 2 paliers en dessous du bouchon
• 1 palier au dessus de chaque manchon
• 1 palier au dessus du tube télescopique
• 1 palier dans le tambour.

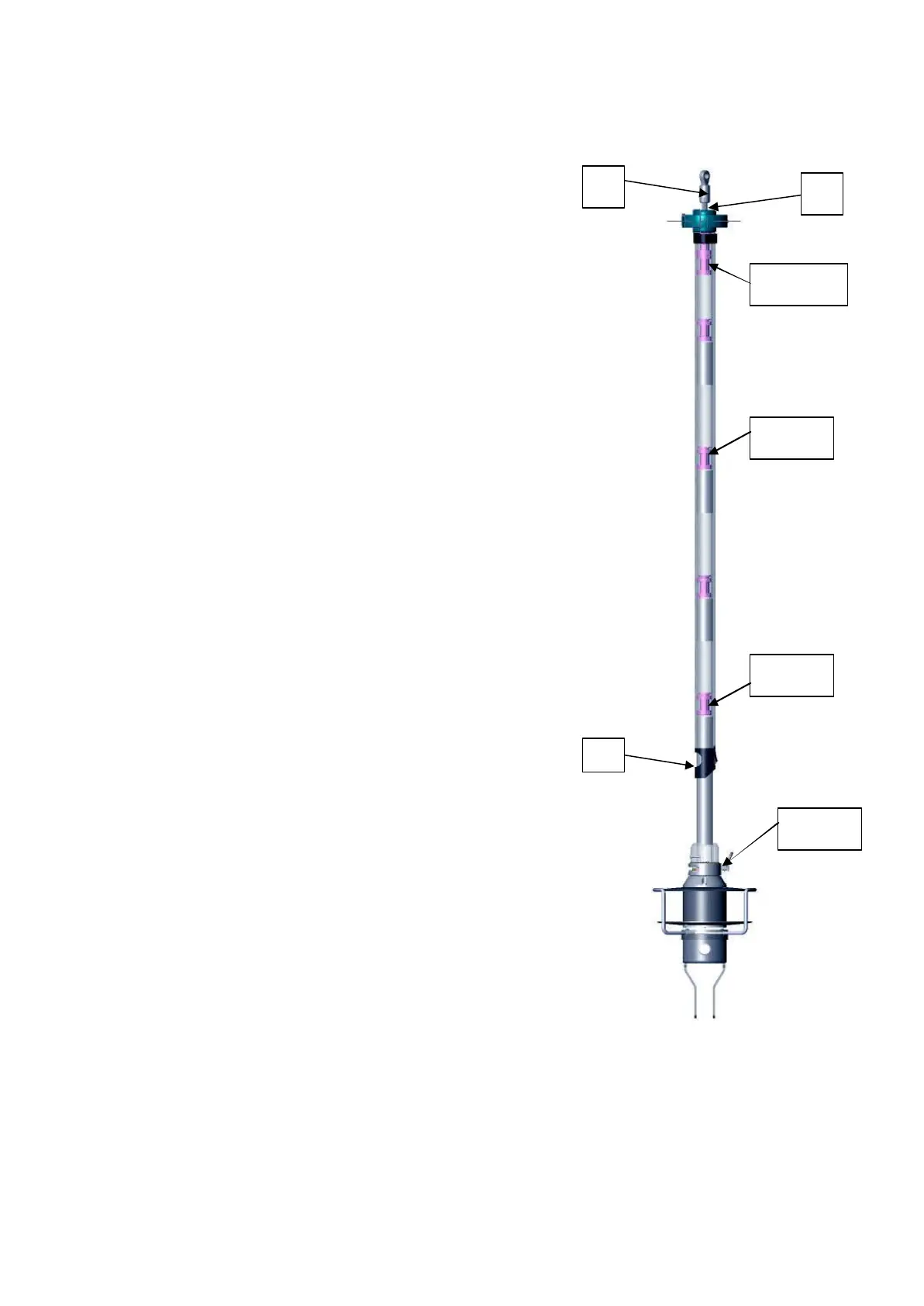

1
2
3
2 paliers
1 palier
1 palier
1 palier
