2. MONTAGEM
Utilize a imagem expandida como guia para montar a prensa hidráulica de o cina. Coloque todas as peças e conjuntos à sua
frente antes de iniciar. É recomendado o procedimento seguinte:
2.1 A prensa hidráulica de o cina é entregue em palete ou embalagem. Se utilizar um porta-paletes ou uma grua para
mover a estrutura, certi que-se de que a prensa hidráulica de o cina está equilibrada para evitar uma viragem.
2.2 Instale uma secção de base no pilar esquerdo utilizando parafusos, anilhas, arruelas de pressão e porcas, depois,
instale outra no pilar direito.
2.3 Introduzir os eixos da mesa nos orifícios das colunas e introduzir a mesa de prensa montada no quadro da prensa.
2.4 Instale a bomba e os conjuntos da tampa de proteção no pilar direito utilizando parafusos e anilhas. Ligue o tubo
exível de óleo 1 ao encaixe de direção e instale o manómetro de pressão na sede da união e a ligação do tubo
exível de óleo 2 à sede da união e barra.
2.5 Aperte todos os parafusos e porcas.
3. ANTES DA PRIMEIRA UTILIZAÇÃO
3.1 Purgue o ar do sistema hidráulico.
Sistema de funcionamento manual: abra a válvula de descarga curta e válvula de descarga rodando-o no sentido
contrário ao dos ponteiros do relógio. Execute vários cursos completos para eliminar qualquer ar no sistema.
3.2 Veri que todas as peças e condições, se houver alguma peça partida, pare imediatamente a utilização e contacte o
seu fornecedor.
4. UTILIZAÇÃO E FUNCIONAMENTO (§ 7.1.2 de EN 1494+A1)
4.1 Coloque o bloco na estrutura da mesa, de seguida, introduza a peça de trabalho no bloco.
4.2 Feche a válvula de descarga curta e a válvula de descarga rodando no sentido dos ponteiros do relógio até estar bem
fechada. Utilize a pega para permitir uma abordagem rápida do êmbolo. Quando a peça está em contacto, abra a
válvula de descarga curta, que permite utilizar mais energia.
4.3 Alinhe a peça de trabalho e a barra para garantir a centragem da carga.
4.4 Quando o pistão estiver totalmente recolhido, retirar a peça da mesa.
5. MANUTENÇÃO (§ 7.1.3 de l’EN 1494+A1)
5.1 Lubri car regularmente os eixos e os elementos móveis.
5.2 Manter os elementos da prensa limpos e protegidos das condições agressivas.
5.3 Utilizar sempre peças sobresselentes originais.
5.4 Veri car o nível de óleo da bomba, o êmbolo do eixo totalmente recolhido e, se necessário, abasteça e conformidade
com o volume indicado na tabela. Para efetuar esta operação, é preciso retirar previamente a proteção lateral da
prensa hidráulica de o cina de modo a aceder ao depósito. O tampão é aparafusado na parte superior do mesmo.
5.5 IMPORTANTE: Óleo em excesso pode afectar o funcionamento da unidade hidráulica.
5.6 Utilizar o óleo hidráulico do tipo ISO VG 15.
MUITO IMPORTANTE: nunca utilizar óleo dos travões.
5.7 Aquando das inspeções frequentes, deve examinar:
- O desgaste do êmbolo, do macaco, da bomba, dos acessórios e ligações incorretas.
- As fugas de óleo, qualquer sinal de corrosão.
- Os danos na estrutura, nos acessórios, na mesa e nos suportes, as perdas de parafusos ou tomadas.

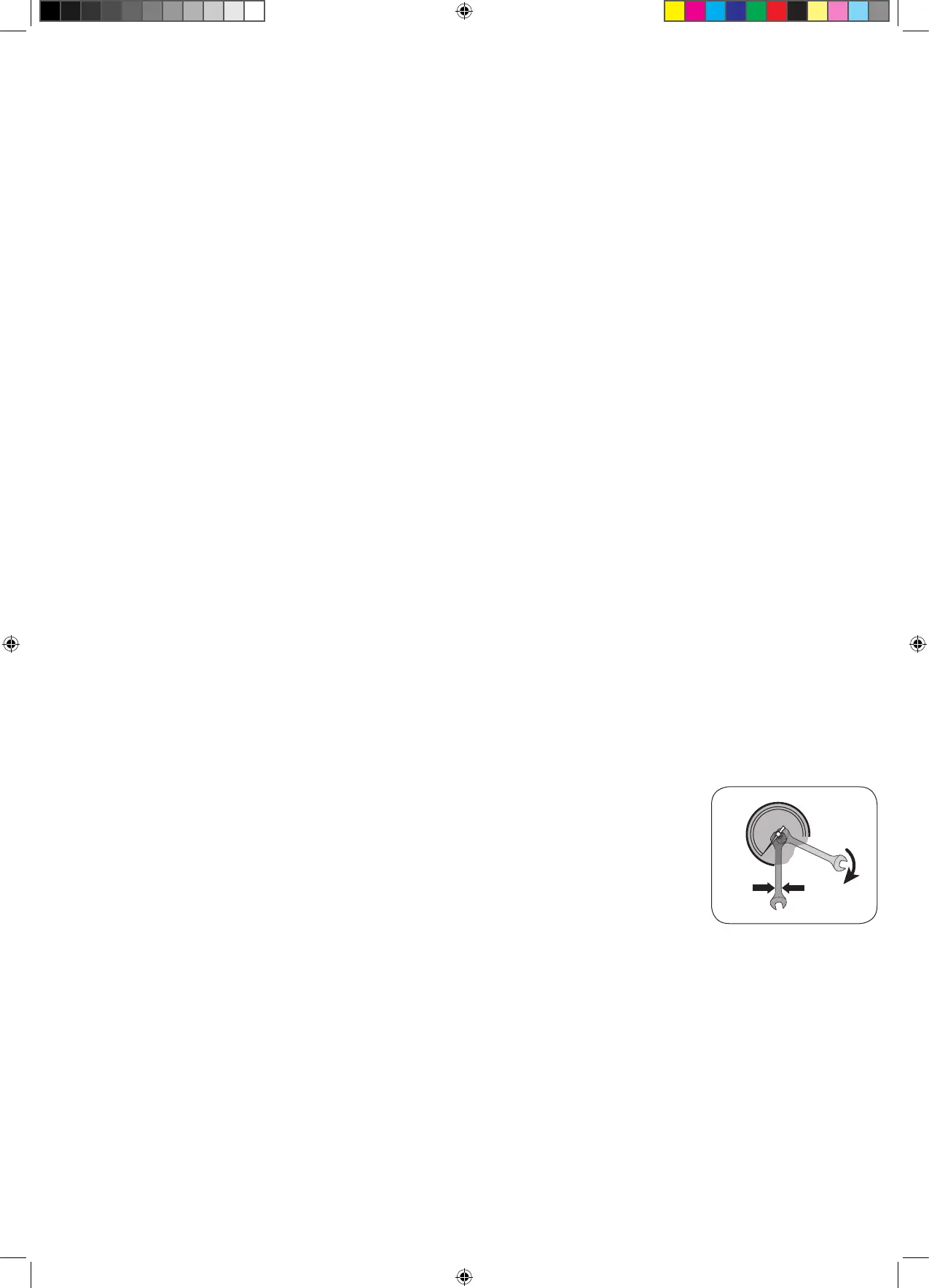

6. SUBSTITUIÇÃO DO MANÓMETRO
Retirar o tampão metálico e montar o manómetro garantindo que a junta tórica no interior da sede
do manómetro está bem xa no fundo durante a montagem. Fixar o manómetro da forma indicada
na gura, sem exercer uma força excessiva.
7. REPARAÇÃO
7.1 A manutenção e a reparação destas prensas só podem ser con adas a pessoas quali cadas com, graças à sua
formação e experiência, bom conhecimento dos sistemas hidráulicos utilizados.
7.2 Para encomendar peças sobresselentes, indicar a referência da peça existente na imagem. Dispomos de um kit de
peças sobresselentes que contém, exclusivamente, as juntas de estanquicidade e as juntas da unidade hidráulica.
7.3 PARA PURGAR O CIRCUITO HIDRÁULICO:
- Abrir a válvula de segurança fazendo-a rodar para a esquerda.
- De seguida, acionar várias vezes a unidade hidráulica.
- Por m, fechar a válvula de segurança fazendo-a rodar totalmente para a direita.
