2. MONTAŻ
Podczas montażu hydraulicznej prasy warsztatowej korzystać z rysunku poglądowego. Przed rozpoczęciem ułożyć przed sobą
wszystkie części i podzespoły. Zalecana jest następująca procedura:
2.1 Hydrauliczna prasa warsztatowa jest dostarczana na palecie lub w opakowaniu. Podczas przenoszenia za pomocą
wózka do palet lub dźwigu upewnić się, że hydrauliczna prasa warsztatowa jest prawidłowo wyważona i nie może się
przewrócić.
2.2 Zamocować jedną sekcję podstawy do lewego słupka za pomocą śrub, podkładek, podkładek blokujących i nakrętek, a
następnie zamocować drugą sekcję do prawego słupka.
2.3 Wsunąć trzpienie stołu do otworów w słupkach, a następnie umieścić zmontowany stół prasy w ramie prasy.
2.4 Zamocować pompę i pokrywę ochronną do prawego słupka, używając śrub i podkładek. Podłączyć elastyczny przewód
1 oleju do złącza kierunkowego i zamontować manometr w gwintowanym gnieździe. Następnie podłączyć elastyczny
przewód 2 oleju do złącza gwintowanego gniazda i bijaka.
2.5 Dokręcić wszystkie śruby i nakrętki.
3. PRZED PIERWSZYM UŻYCIEM
3.1 Odpowietrzyć układ hydrauliczny.
Układ sterowania ręcznego: otworzyć krótki zawór nadmiarowy i zawór nadmiarowy, obracając je w lewo. Aby usunąć
całe powietrze z układu, wykonać kilka pełnych skoków pompy.
3.2 Sprawdzić stan wszystkich części. W przypadku stwierdzenia uszkodzenia jakichkolwiek części natychmiast wstrzymać
pracę i skontaktować się z dostawcą.
4. UŻYTKOWANIE I OBSŁUGA (§ 7.1.2 normy EN 1494+A1)
4.1 Umieścić blok podkładowy ze stołu, a następnie umieścić obrabiany element na bloku podkładowym.
4.2 Zamknąć krótki zawór nadmiarowy i zawór nadmiarowy, obracając je w prawo aż do pełnego zamknięcia. Za pomocą
dźwigni uruchomić szybki ruch tłoczyska w dół. Po osiągnięciu docisku do gniazda otworzyć krótki zawór nadmiarowy w
celu użycia większej energii.
4.3 Ustawić w jednej linii obrabiany element i bijak, aby zapewnić przykładanie obciążenia na środku.
4.4 Po całkowitym cofnięciu tłoka zdjąć element ze stołu.
5. KONSERWACJA (§ 7.1.3 de l’EN 1494+A1)
5.1 Smarować regularnie wały i elementy ruchome.
5.2 Utrzymywać elementy podnośnika w czystości i zabezpieczone przed działaniem agresywnych czynników.
5.3 Stosować wyłącznie oryginalne części zamienne.
5.4 Sprawdzić poziom oleju pompy, przy całkowicie wsuniętym tłoku siłownika i napełnić w razie potrzeby zgodnie z
pojemnością podaną w tabeli. Aby wykonać tę czynność, należy zdjąć osłonę boczną prasy celem uzyskania dostępu
do zbiornika. Korek jest przykręcony do jej górnej części.
5.5 WAŻNE: nadmiar oleju może uniemożliwić działanie jednostki hydraulicznej.
5.6 Stosować olej hydrauliczny typu ISO VG 15.
WAŻNA UWAGA: nigdy nie stosować płynu hamulcowego.
5.7 Podczas częstych kontroli należy sprawdzać:
- zużycie tłoka, siłownik, pompę, akcesoria i złącza pod kątem nieprawidłowości,
- wycieki oleju, wszelkie oznaki korozji,
- uszkodzenia konstrukcji, akcesoriów, stołu i podpór oraz ewentualny brak śrub lub gniazd.

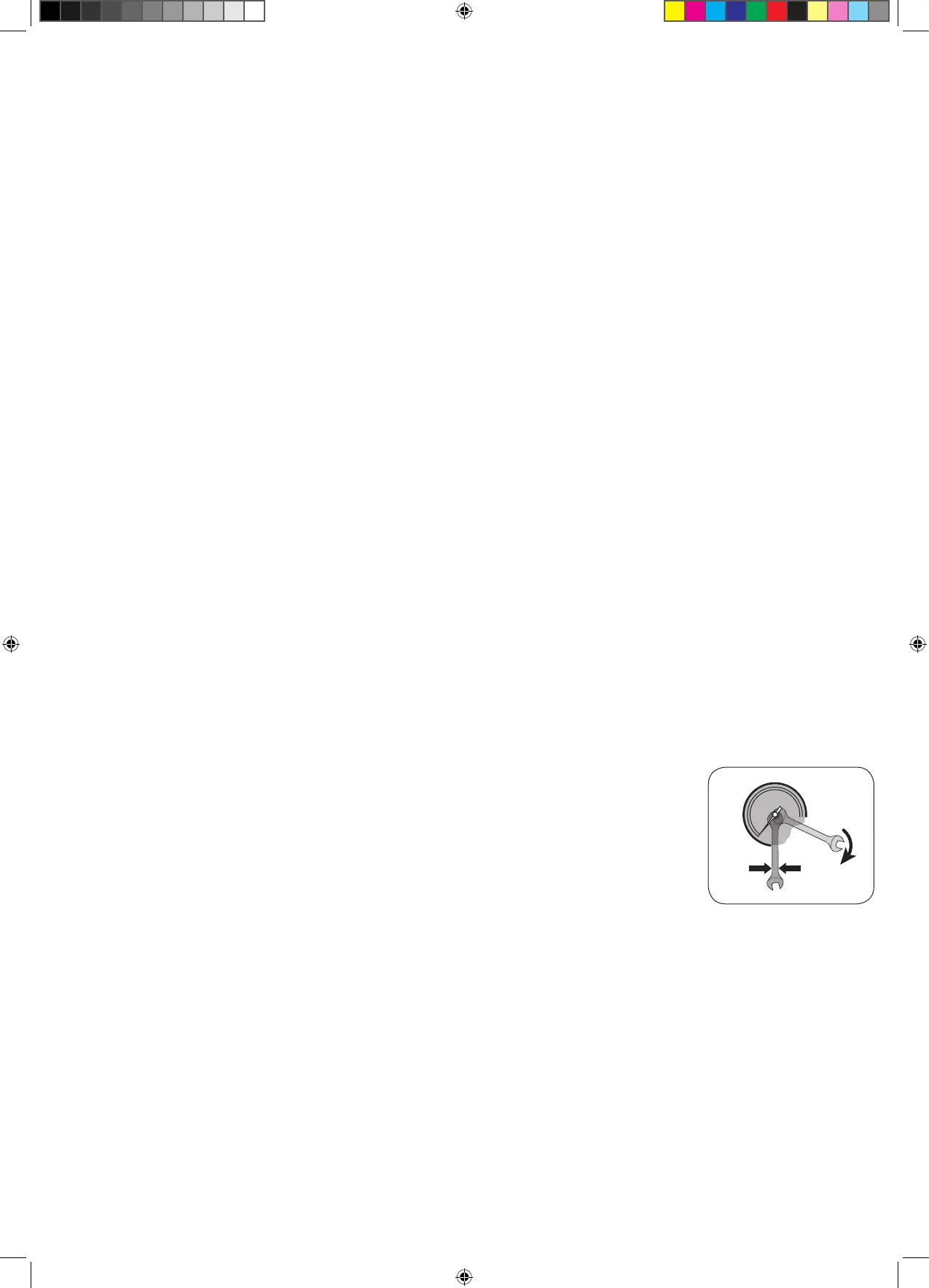

6. WYMIANA MANOMETR
Wyjąć korek metalowy i zamontować manometr upewniając się, że pierścień uszczelniający
znajdujący się wewnątrz gniazda manometru jest na miejscu podczas montażu. Umocować
manometr w sposób przedstawiony na rysunku bez stosowania nadmiernej siły.
7. NAPRAWA
7.1 Konserwacje i naprawę pras można powierzyć wyłącznie osobom wykwali kowanym, posiadającym odpowiednią
znajomość stosowanych układów hydraulicznych, nabytą poprzez szkolenia i doświadczenie.
7.2 Podczas zamawiania części zamiennych podać oznaczenie części znajdujące się na rysunku. Posiadamy zestaw
części zamiennych zawierający wyłącznie uszczelki i złącza jednostki hydraulicznej.
7.3 ODPOWIETRZANIE OBIEGU HYDRAULICZNEGO:
- otworzyć zawór bezpieczeństwa obracając w lewo,
- wykonać kilka pompowań jednostką hydrauliczną,
- następnie zamknąć zawór bezpieczeństwa obracając całkowicie w prawo.
