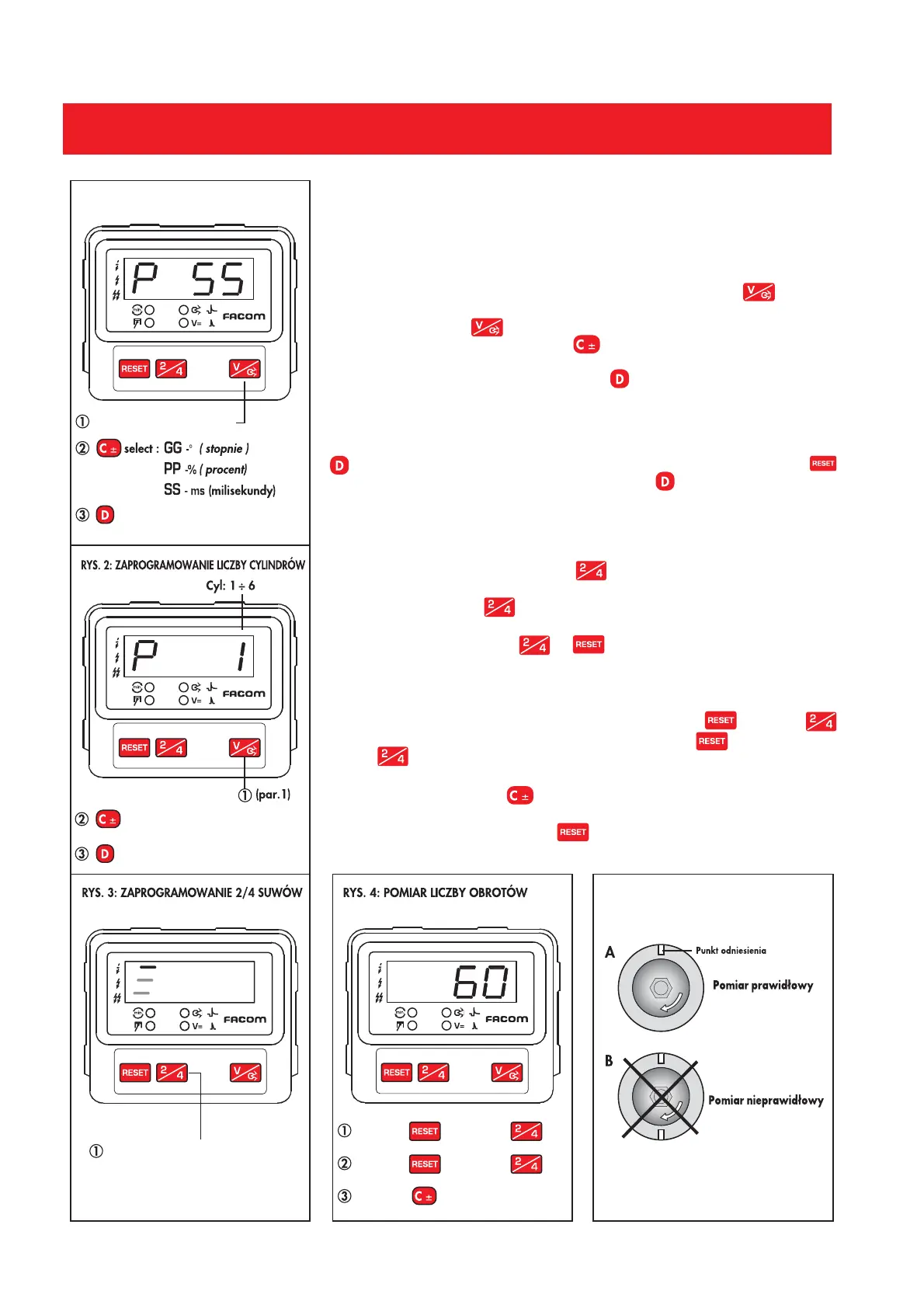

RYS. 1: ZAPROGRAMOWANIE POMIARU KĄTA
ZWARCIA STYK‘W
Naciskaç przez 3 sekundy
1 raz aby wybraç liczb´ cylindrów
lub 2 razy aby wykonaç pomiar
aby wybraç liczb´ cylindrów
1 raz aby potwierdziç
Naciskaç przez 0,5 sekundy
Nacisnàç , nast´pnie
Zwolniç , nast´pnie
Nacisnàç aby ustawiç punkt
odniesienia A
RYS. 5: WYÂWIETLENIE PUNKTU ODNIESIENIA
PL
ZAPROGRAMOWANIE POMIAROW
WSTĘP: Po podłączeniu do akumulatora, lampa stroboskopowa ustawia się automatycznie
do pomiaru Obrotów, Wyprzedzenia, Napięcia, 1 iskra na 2 obroty (system z rozdzielaczem
zapłonu), dla silników czterocylindrowych i czterosuwowych.
Aby zmienić ustawione zaprogramowanie, należy postąpić w następujący sposób:
WYBÓR POMIARU KĄTA ZWARCIA STYKÓW: Przez naciśnięcie przycisku, urządzenie
ustawia się do pomiaru kąta zwarcia styków w milisekundach. Aby wybrać inne odczyty, należy
trzymać wciśnięty przycisk do chwili gdy na wyświetlaczu pojawi się wyświetlanie podane
na rysunku 1. Następnie nacisnąć przycisk aby wybrać pomiary w stopniach (GG), w
procentach (PP) lub powrócić do wyświetlania w milisekundach (SS).
Po dokonaniu wyboru, nacisnąć jeden raz przycisk aby wybrać liczbę cylindrów lub dwa
razy aby wykonać pomiar.
WYBÓR LICZBY CYLINDRÓW: Pozwala zmierzyć czas wtrysku lub ładowania cewki
kontrolowanego cylindra. W przypadku silników z liczbą cylindrów inną niż 4, po naciśnięciu przycisku
po raz pierwszy, pojawi się wyświetlenie podane na rysunku 2. Nacisnąć przycisk
aby wybrać liczbę cylindrów. Nacisnąć jeden raz przycisk aby potwierdzić.
Urządzenie jest gotowe do pomiaru.
WYBÓR LICZBY ISKIER NA JEDEN OBRÓT: Urządzenie jest zaprogramowane dla jednej
iskry na dwa obroty (silniki 4-suwowe z rozdzielaczem lub cewkami na jeden cylinder) w
sposób podany na rys. 3, nacisnąć przycisk aby wybrać jedną iskrę na jeden obrót
(silniki 2-suwowe lub 4-suwowe z systemami z rozdzielaczem zapłonu).
Ponownie nacisnąć przycisk aby przemieścić odpowiedni symbol dwóch iskier na jeden
obrót (silniki dwucylindrowe, 2-suwowe z systemem z rozdzielaczem zapłonu). Urządzenie
jest gotowe do pomiaru. Nacisnąć lub aby przestawić urządzenie na jedną iskrę
na dwa obroty.
POMIAR STROBOSKOPOWY LICZBY OBROTÓW: Zaznaczyć białą kredą linię na części
ruchomej. Zaprogramować urządzenie przez naciśnięcie przycisku i następnie
, trzymać przyciski wciśnięte przez kilka sekund. Zwolnić przycisk i trzymać wciśnięty
przycisk aż do wyświetlenia cyfry 60. Lampa automatycznie zaczyna migać.
Zwiększyć liczbę obrotów na wyświetlaczu do maks. liczby 6000 (lub zmniejszyć w razie
potrzeby) za pomocą przycisku
. Odczytać liczbę obrotów w chwili gdy częstotliwość
błysków pozwala zatrzymać obraz (pojedynczy) punktu odniesienia (rys. 5A).
Aby powrócić do innych funkcji, nacisnąć .
