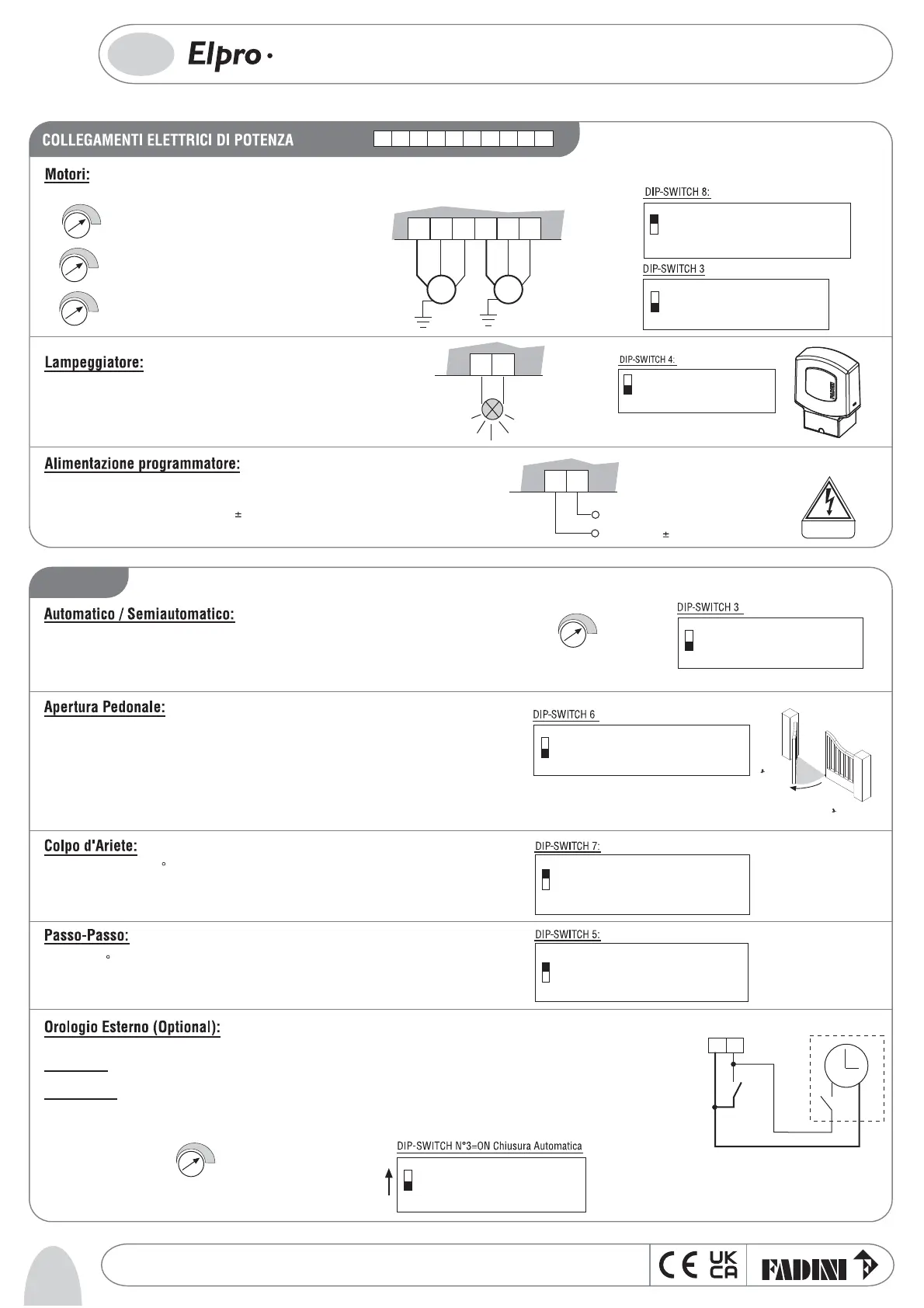

PROGRAMMATORE 230V MONOFASE PER AUTOMAZIONI A BATTENTE
211816 17 19 20 2422 23 25
-
+
TEMPO DI RITARDO ANTA IN CHIUSURA
0s - 18s
-
+
TEMPO DI PAUSA (Se Dip-Switch 3=ON)
0s - 120s
-
+
TEMPO DI LAVORO
2s - 100s
Terminati tutti i collegamenti elettrici dei Motori, bisogna regolare i tre temporizzatori: Ritardo anta in chiusura, Tempo di Pausa e Tempo di Lavoro
USCITA MOTORE M1
230V MONOFASE
(Motore per apertura
1° anta e PEDONALE)
USCITA MOTORE M2
230V MONOFASE
COMUNE
21
M1 M2
18
16
17
19
20
COMUNE
4
ON: Prelampeggio
OFF: Senza prelampeggio
22 23
LAMPEGGI
ATORE
230V - 25W max
24 25
INGRESSO ALIMENTAZIONE
230V 50Hz
10% MONOFASE
Applicare un Interruttore Magneto-Termico dierenziale del tipo 0,03A ad alta
sensibilità all'alimentazione del programmatore.
La scheda va alimentata a 230V 50Hz
10% Monofase una volta terminati tutti i
collegamenti elettrici di bassa tensione e di potenza.
Si ottiene l'apertura pedonale di un'anta da cancello completamente chiuso, tramite il
comando Apre con Dip-Switch n°6=ON ai morsetti 3-4:
- un primo comando di apertura apre l'anta del Motore 1
- un secondo comando sui morsetti 3 e 4 apre anche la seconda anta
Il trasmettitore è sempre attivo per entrambe le ante con il contatto Radio 7-8.
La funzione “Apertura pedonale” non è attiva durante il primo ciclo di funzionamento,
successivo ad una mancanza di tensione di alimentazione.
3
ON= Chiude in Automatico
OFF= Non chiude in Automatico
Funzione Semiautomatico
Ciclo Automatico: ad un impulso di comando apre, le ante si aprono, si fermano in Pausa per il
tempo impostato dal temporizzatore, scaduto il quale richiudono automaticamente
Ciclo Semiautomatico: ad un impulso di comando apre, le ante si aprono. Per Chiudere le ante
bisogna dare l'impulso di chiusura.
230 VOLT
-
+
TEMPO DI PAUSA
0s - 120s
6
ON= Servizio una sola anta pedonale
OFF= Servizio normale
M1
Prelampeggio Dip-Switch 4=ON: Dato l'impulso di comando si accende il
lampeggiatore e dopo 3 secondi parte l'automazione.
8
ON: Elimina Ritardo Anta in Apertura.
I motori partono insieme
OFF: Ritardo Anta in Apertura attivo
3
ON= Chiude in Automatico
OFF= Non chiude in Automatico
Funzione Semiautomatico
7
ON: Colpo d'Ariete attivo in apertura
da cancello chiuso
OFF: Colpo d'Ariete disattivato
Funzione (Dip-Switch n 7=ON) che permette di facilitare il disimpegno dell'Elettroserratura a
cancello completamente chiuso, anche in modalita' Apertura Pedonale: le ante del cancello
chiuso, prima di aprire vengono spinte in chiusura per 2 secondi
Dip-Switch n 5=ON Ad ogni impulso sul contatto radio il cancello esegue apre-stop-chiude-stop
5
ON: Funzione passo-passo attivata
OFF: Funzione passo-passo disattivata
3
ON= Chiude in Automatico
OFF= Non chiude in Automatico
Funzione Semiautomatico
43
COMUNE
COMUNE
APRE
NA
Orologio esterno
OROLOGIO: Il Programmatore Elpro 13 exp consente il collegamento di un normale orologio orario per l'apertura-chiusura del cancello.
Collegamento: collegare in parallelo il contatto NA dell'Orologio con il morsetto n°4 APRE e n°3 COMUNE, attivando la richiusura automatica
con il Dip-Switch n°3=ON e impostando il tempo di pausa sul trimmer
Funzionamento: programmare l'orario di apertura sull'orologio, all'ora impostata il cancello si apre rimanendo aperto (il lampeggiante)
si spegne e la spia segnala con 2 brevi lampeggi seguito da una pausa più lunga), e non accetterà più nessun comando (anche radio)
sino allo scadere del tempo impostato sull'orologio, allo scadere del quale, dopo il tempo di pausa, seguirà la richiusura automatica.
-
+
TEMPO DI PAUSA
0s - 120s
