12. По разметке проделайте отверстие (Ш 8 мм).
13. Вставьте 1 или 2 дюбеля, как это необходимо.
14. Закрепите опорный кронштейн под камины “G” к стене
смежно к потолку; используйте опорный кронштейн
под камины в качестве шаблона (если оно имеется,
малое овальное отверстие в кронштейне должно
соответствовать с линией, ранее начерченной на
стене), отметьте карандашом
2 отверстия,
проделайте отверстия (Ж8 мм), вставьте 2 дюбеля.
15. Закрепите опорный кронштейн под камин к стене 2-
мя шурупами 5х45 мм.
16. Подвесите вытяжку к нижнему кронштейну.
17. Закрепите окончательно вытяжку к стене
(НЕПРЕМЕННО НЕОБХОДИМО!).
18. Подведите вентиляционную трубу (труба и хомуты
крепления не входят в комплект поставки) к вытяжной
втулке, расположенной над блоком электродвигателя.
Подведите другой конец трубы к системе отвода, в
случае использования вытяжки в режиме отвода
дымов наружу.
Если Вы хотите использовать вытяжку в режиме
рециркуляции воздуха, закрепите дефлектор F к
кронштейну G и подведите другой конец трубы к
соединительной втулке, расположенной на
дефлекторе F.
19. Выполните электрическое
подключение.
20. Поставьте камины и закрепите их 2-мя шурупами
(20а) к опорному кронштейну G (20b).
21. Подсоедините панель управления к электронной
коробке вытяжки.
22. Опустите нижнюю секцию камина (тем самым
покрывая полностью вытяжной блок) и разместите ее
в соответствующем гнезде над вытяжкой.
23. Закрепите нижнюю секцию камина двумя шурупами.
Установите вновь держатель угольного фильтра и
фильтр/ы задержки жира и проверьте исправное
функционирование вытяжки.
Описание вытяжки
Рис. 1
1. Панель управления
2. Фильтр задержки жира
3. Ручка отцепления фильтра задержки жира
4. Галогенная лампа
5. Откидной экран
6. Камин телескопический
7. Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

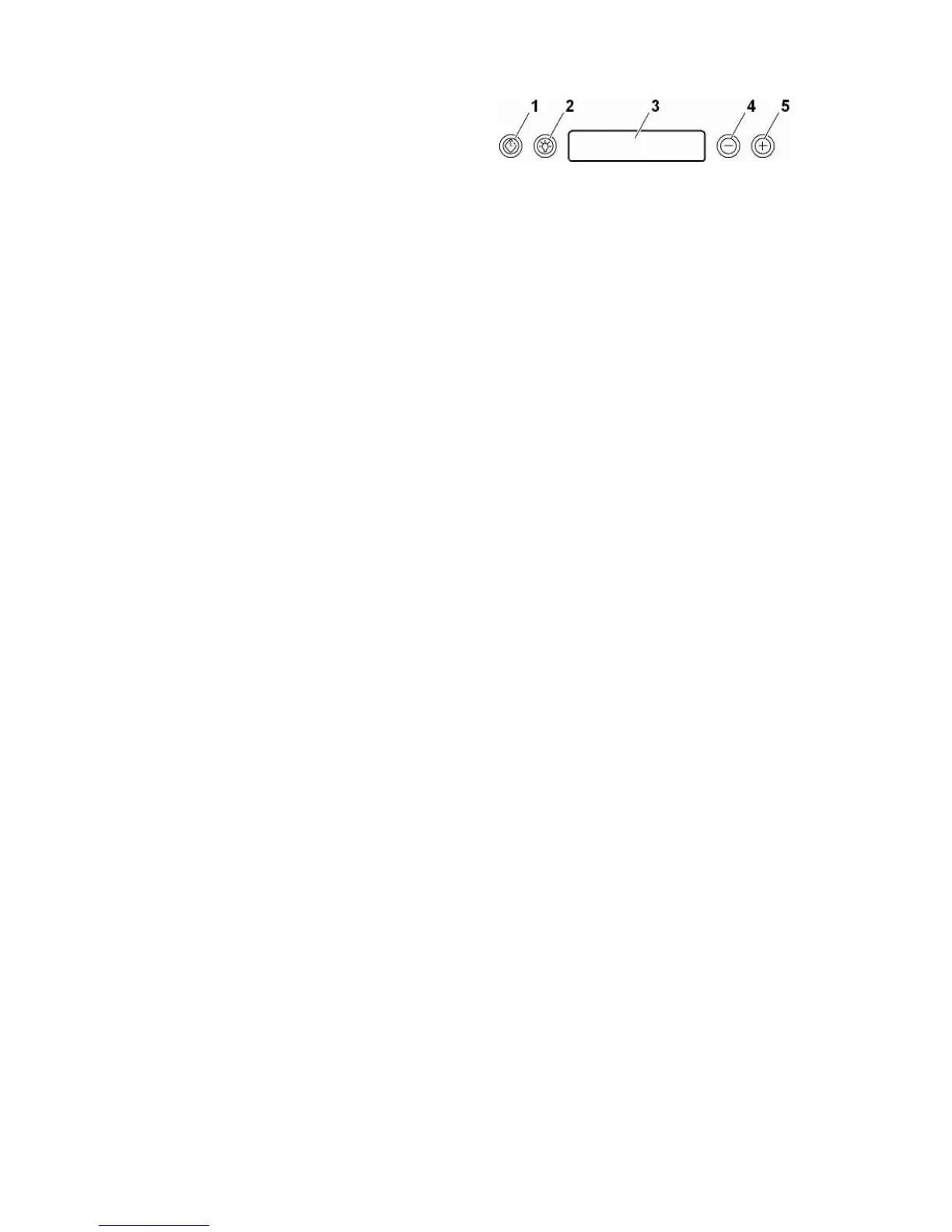

Консоль управления
1. Кнопка Таймер
Настройка таймера производится, увеличивая или
уменьшая на 1 минуту фабричную настройку 10 минут.
Пользователь может задать значение от 1 до 20 минут.
После нажатия кнопки «ТАЙМЕР» в течение 5 секунд
система переключается в режим настройки, и
пользователь может задать продолжительность обратного
отсчета таймера при помощи кнопок «-» и «+». Если в
течение 5 секунд после
выбора функции Таймер не будет
выполнено никаких настроек или же по завершении
настройки начинается обратный отсчет времени.
Обратный отсчет времени таймера может быть
включен следующим образом:
- нажав один раз кнопку ТАЙМЕР (фабричная
настройка времени);
- нажав кнопку ТАЙМЕР в течение 5 секунд после
настройки нужной продолжительности обратного
отсчета.
После начала обратного отсчета
таймера он может быть
отменен при помощи кнопки ТАЙМЕР.
2. Кнопка Освещения
Кнопка ВКЛ./ВЫКЛ. освещения.
3. Дисплей
Показывает режим вытяжки.
4. «-» Кнопка уменьшения скорости /ВЫКЛ. двигателя
Двигатель выключается посредством уменьшения
скорости при помощи кнопки «-» вплоть до
выключения двигателя.
5. «+» Кнопка увеличения скорости /ВКЛ. двигателя
Двигатель включается посредством увеличения
скорости при помощи
кнопки «+» вплоть до
включения двигателя на 1-ой скорости.
Последовательность скорости 1-2-3-4 выбирается
при помощи кнопки «+», при каждом нажатии которой
двигатель переключается на следующую скорость.
Если двигатель работает на 4-ой скорости, при
нажатии кнопки «+» включается короткий зуммер.
4-ая скорость двигателя соответствует самой
высокой скорости и имеет фиксированную
продолжительность.
Стандартная продолжительность функционирования
4-
ой скорости – 5 минут, по прошествии которых
вытяжка переключается на 2-ую скорость.
Для отключения этой функции до истечения зауказанного
времени достаточно нажать кнопку «-».
