FR 2 / INSTALLATION DE VOTRE APPAREIL
12

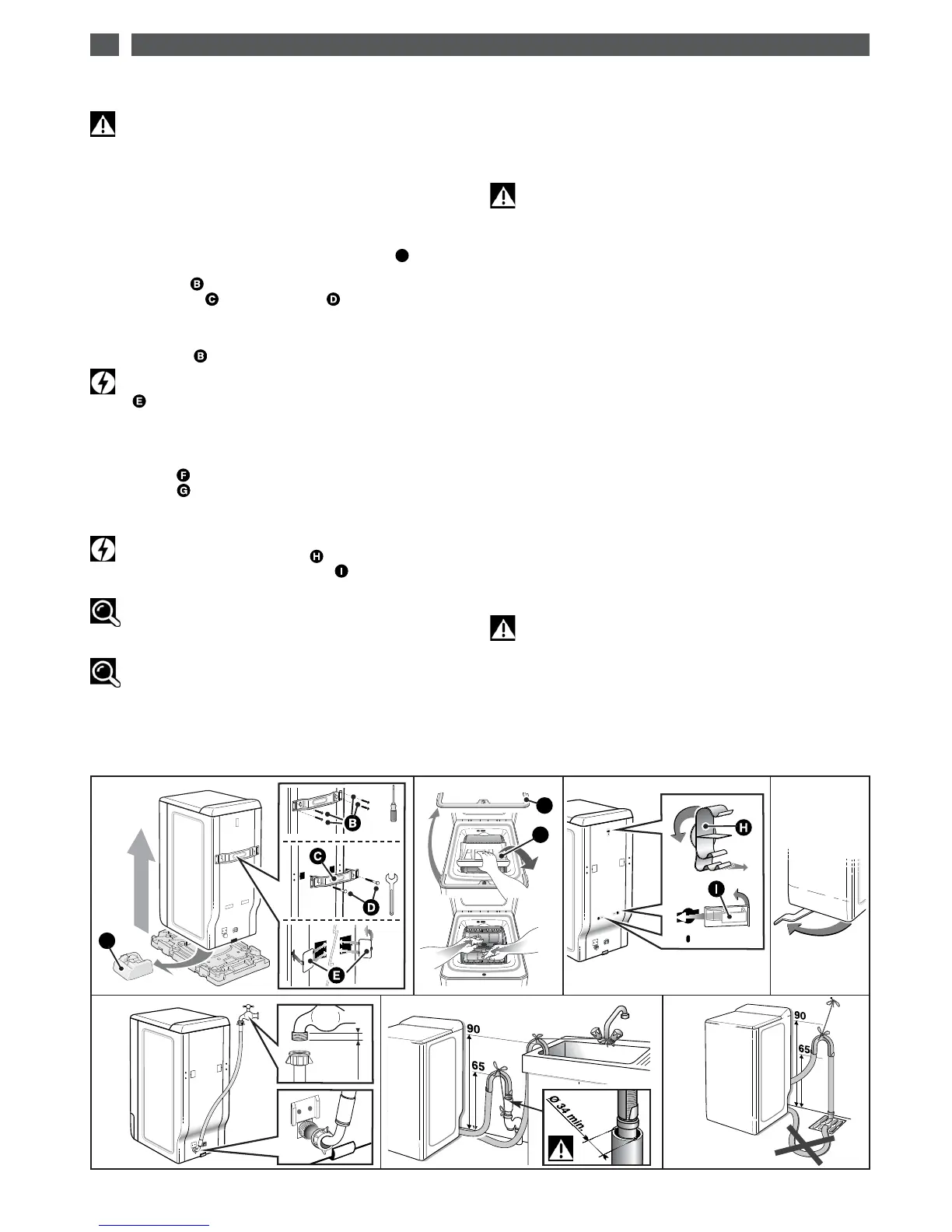

•DÉMONTAGE DES BRIDES DE TRANSPORT
Important :
Avant toute utilisation, il est impératif d’effectuer les opérations
décrites ci après.
Ces opérations consistent à retirer toutes les pièces qui servent à immobiliser
la cuve de votre appareil pendant le transport.
Ces opérations dites ”de débridage” sont nécessaires pour le bon
fonctionnement de votre appareil et le respect des normes en vigueur
en matière de sécurité.
Si ces opérations n’étaient pas effectuées dans leur totalité, cela pourrait
causer des dommages graves à votre appareil pendant son fonctionnement.
— Retirez le lave-linge de son socle (vérifiez que la cale servant au
maintien du moteur n'est pas restée coincée sous la machine)
(Fig. D3)
— Enlevez les 4 vis à l'aide d'un tournevis
(Fig. D4)
— Déposez la traverse en ôtant les deux vis
(Fig. D5)
à l'aide d'une clé
de 10 ou de 13 mm (suivant le modèle)
(assurez-vous que les deux entretoises en plastique fixées sur la traverse,
sont bien retirées en même temps que cette dernière)
— Remontez les vis à leur emplacement initial.
Attention :
Obstruez impérativement les deux trous à l'aide des cache-
orifices prévus à cet effet (fournis dans le sachet d'accessoires)
(Fig. D6)
— Retirez la cale d'immobilisation de l'ensemble tambour-cuve
(Fig. D7)
.
Pour cela :
- soulevez le couvercle de la machine
- retirez la cale
- retirez la cale
- libérez les portillons du tambour, bloqués en position basse, en appuyant
simultanément sur les deux volets.
Attention :
Enlevez les colliers support tuyaux et obstruez
impérativement les trous à l’aide des caches (fournis dans le
sachet d'accessoires) (Fig. D8)
Conseil :
Nous vous conseillons de conserver toutes les pièces de
bridage, car il faudra obligatoirement les remonter si vous devez, par la
suite, transporter votre machine.
Information :
Avant sa sortie d’usine, votre appareil a été minutieusement
contrôlé ; il est donc possible que vous constatiez la présence d’un peu
d’eau dans la cuve ou au niveau des boîtes à produits.
•DÉPLACEMENT DE VOTRE APPAREIL
•Mise sur roulettes
Si votre machine est équipée de roulettes escamotables, vous pouvez la
déplacer facilement.
Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité
gauche le levier situé au bas de l'appareil
(Fig. D9)
.
Important :
En fonctionnement, la machine ne doit pas reposer sur ses
roulettes "avant" : n'oubliez pas de ramener le levier dans sa position
initiale.
•ALIMENTATION EN EAU FROIDE
Branchez le tuyau d'alimentation
(Fig. D10)
:
— d'une part, sur le raccord situé à l'arrière de la machine
— d'autre part, sur un robinet muni d'un embout fileté Ø 20x27 (3/4 BSP).
Si vous utilisez un robinet auto-perceur, l’ouverture pratiquée doit être d’un
diamètre de 6 mm minimum.
Arrivée d'eau :
- Pression d'eau mini : 0,1 MPa ou 1 bar
- Pression d'eau maxi : 1 MPa ou 10 bar
•Remplacement du tuyau d’alimentation en eau
Au moment du changement, veillez au bon serrage et à la présence du joint
aux deux extrémités
•ÉVACUATION DES EAUX USÉES
Raccordez le tuyau de vidange,
(Fig. D11)
:
— soit, de façon provisoire, sur un évier ou une baignoire
— soit, de façon permanente, sur un siphon ventilé.
Si votre installation n’est pas équipée d’un siphon ventilé, veillez à ce que
le raccordement ne soit pas étanche. En effet, pour éviter tout refoulement
d’eaux usées dans la machine, il est vivement recommandé de laisser libre
passage à l’air entre le tuyau de vidange de la machine et le conduit
d’évacuation.
Dans tous les cas, la crosse de vidange devra être placée à une hauteur
comprise entre 65 et 90 cm par rapport à la base de la machine.
Important :
Veillez à bien maintenir le tuyau de vidange au moyen d'un lien
afin d’éviter que la crosse ne se dégage en cours de vidange et
provoque une inondation.
Pour une évacuation correcte des eaux usées, ne faites pas suivre
au tuyau de vidange un chemin trop sinueux. En effet, la multiplication
des coudes nuit à l’efficacité de la pompe de vidange.
Il est possible d’évacuer les eaux usées au sol, à condition que le tuyau de
vidange passe par un point situé à une hauteur comprise entre 90 et 65
cm par rapport à la base de la machine
(Fig. D12)
