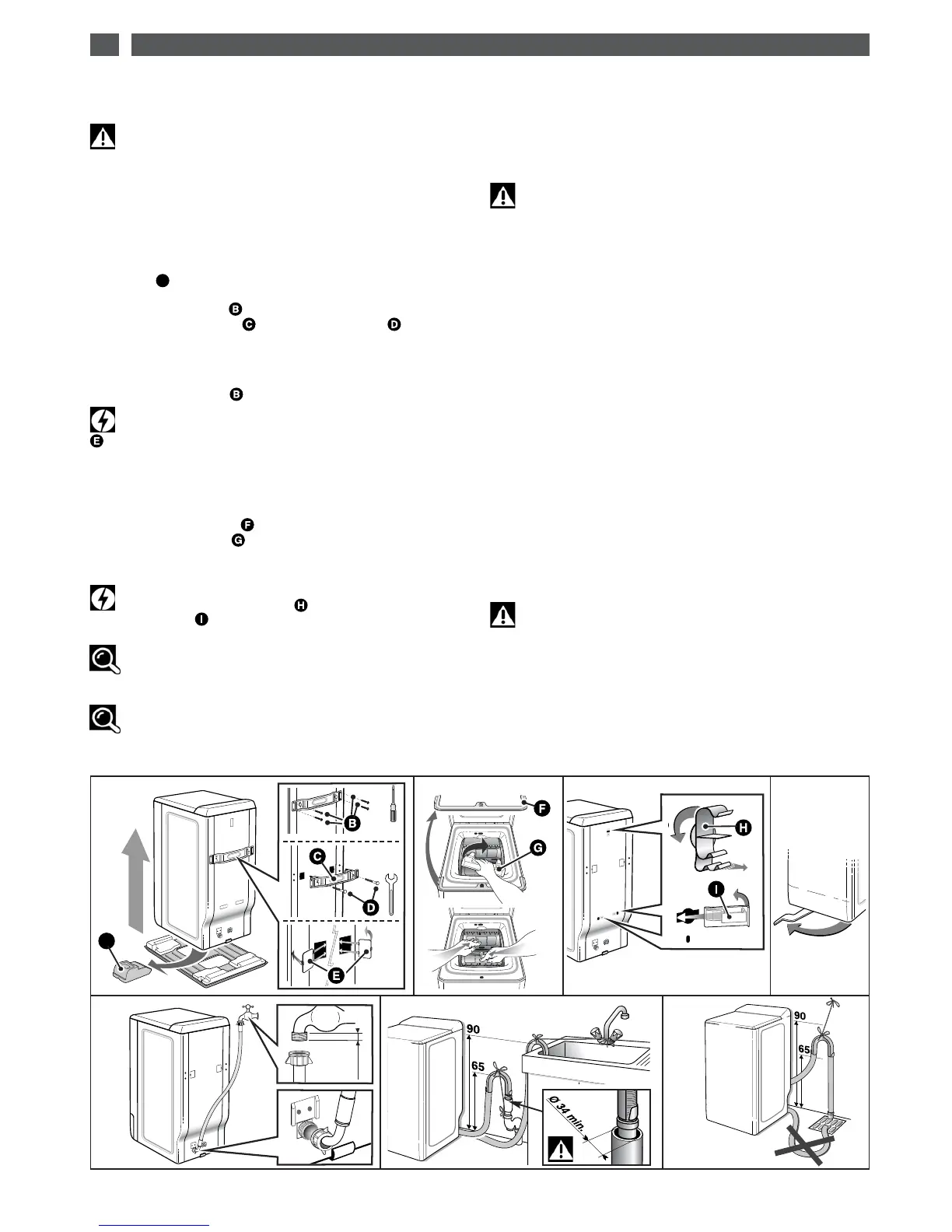

HU 2 / A MOSÓGÉP BEÁLLÍTÁSA
•A MOSÓGÉP SZÁLLÍTÁSI BIZTONSÁGI
RÖGZÍTŐELEMEINEK ELTÁVOLÍTÁSA
Fontos:
Az első használatbavétel előtt feltétlenül végezze el az alábbi
műveleteket!
A leírás szerint el kell távolítani minden olyan alkatrészt, mely a
mosógéptartály rögzítését biztosítja a szállítás során.
Ezek a „biztonsági rögzítőelemeket eltávolító műveletek” szükségesek
mosógépének tökéletes működéséhez, és a hatályos biztonsági
szabványok betartásához.
Ha az alábbi műveleteket nem végzi el a teljesség igényével, azzal
súlyos károkat okozhat a működésbe helyezett mosógépen.
—
Vegye le a gépet a talapzatról, és győződjön meg arról, hogy a
támasztóék , mely a motor rögzítésére szolgál, nem maradt kiékelve
a gép alatt!
(
D3
-es ábra)
—
Vegye ki a négy csavart egy csavarhúzó segítségével!
(
D4
-es ábra)
—
Vegye le a rögzítő pántot a két csavar levételével
(
D5
-es ábra)
10 vagy 13 mm-es kulcs segítségével (típustól függően)
(győződjön meg arról, hogy a két műanyag keresztmerevítő, mely ez
utóbbihoz van rögzítve, az előbbivel együtt megfelelőképpen el lett-
e távolítva)!
—
Majd helyezze vissza a csavarokat eredeti helyükre!
Figyelem:
Dugaszolja el feltétlen a két lyukat tömítő elemek segítségéve
a fenti esetre felkészülve (a tartozékok géphez tartozó
alkatrészeket tartalmazó csomagban található)
(
D6
-es ábra)
—
Vegye ki a rögzítő támasztóéket a forgódob tartály egészéből
(
D7
-
es ábra)
.
E célból:
-
Emelje fel a mosógép fedelét!
-
Húzza ki a támasztóéket !
-
Vegye ki a támasztóéket egy negyedfordulatos csavaró mozdulattal!
-
Szabadítsa fel a forgódob ajtószárnyait, lefelé nyomva úgy, hogy a
forgódob tetejének két ajtószárnyát egyidejűleg benyomja.
Figyelem:
Vegye ki a csőfogató gyűrűket és feltétlen dugaszolja el a
lyukakat a tömítők segítségével. (amely a géphez tartozó
alkatrészeket tartalmazó csomagban található)
(
D8
-as ábra)
.
Tanács:
Azt tanácsoljuk, őrizzen meg minden biztonsági rögzítő
tartozékot, hiszen köteles azokat visszahelyezni, ha a későbbiekben
ismét a gép szállítására kerülne sor.
Tájékoztatás:
A gyárból való szállítás előtt, aprólékos ellenőrzésnek van
alávetve a mosógép, így előfordulhat, hogy egy kevés víz marad a
tartályban, ill. a mosószertartó rekeszekben.
•A MOSÓGÉP ELHELYEZÉSE
•
Görgőkre helyezés
Ha az Ön gépe behúzható görgőkkel van felszerelve, akkor könnyedén
áthelyezheti.
A görgőkre való helyezéshez, forgassa a gép alján található emelőkart
jobbról egészen balra
(
D9
-es ábra)
.
Fontos:
Működés közben nem lehet a gép a görgőkre helyezve „elöl”:
ne felejtse el az emelőkart az eredeti állapotába visszahelyezni.
.
•HIDEGVÍZ BEVEZETÉS
Csatlakoztassa a bevezető tömlőt
(
D10
-ös ábra)
:
—
egyik végét a gép hátulján található csatlakozóba
—
a másik végét egy olyan vízcsaphoz, mely menetes 20 x 27 átmérőjű
tömlőcsatlakozóval van ellátva
.
Ha Ön önszabályozó csapot használ, akkor a csap nyílásának átmérője
min. 6 mm.
A víz bevezetés:
-
Min. víznyomás mérték
:
0,1 MPa vagy 1 bar
-
Maximális víznyomás mérték
:
1 MPa vagy 10 bar
•
A vízbevezető tömlő cseréje
A cserénél, figyeljen a megfelelő szorításra és a tömlő két végén található
csatlakozó meglétére!
•A SZENNYVÍZ ELVEZETÉSE
Csatlakoztassa a vízkivezető tömlőt,
(D11
- os ábra
)
:
—
átmeneti megoldásként akassza be a mosogató vagy fürdőkád peremébe
—
végleges megoldásként csatlakoztassa egy szellőző szifonhoz
.
Ha az Ön berendezése nincs szellőző szifonnal felszerelve, ügyeljen rá,
hogy a csatlakoztatás szivárgásmentes legyen.
A szennyvíz visszaszívódásának elkerülése érdekében a vízkivezető
tömlőt ne erősítse hermetikusan a lefolyócsőhöz.
A vízkivezető tömlő kivezető rögzítő csövének minden esetben 90 és
65 cm magasan kell elhelyezkednie a gép talapzatához képest.
Fontos:
Tartsa megfelelően a vízkivezető tömlőt a bekötésnél, hogy
elkerülje a kivezető rögzítő cső megsérülését, hiszen az a víz
kiömlését eredményezheti.
A szennyvizet elvezetheti a helyiség talaján keresztül is, annak a
megkötésnek a betartásával, hogy az elvezető tömlő a gép talapzatához
képest 65 és 90 cm magasságban helyezkedjen el
(
D12
-es ábra)
.
