Faller POWER TOWER Manual

Funktionstest: Programmablauf

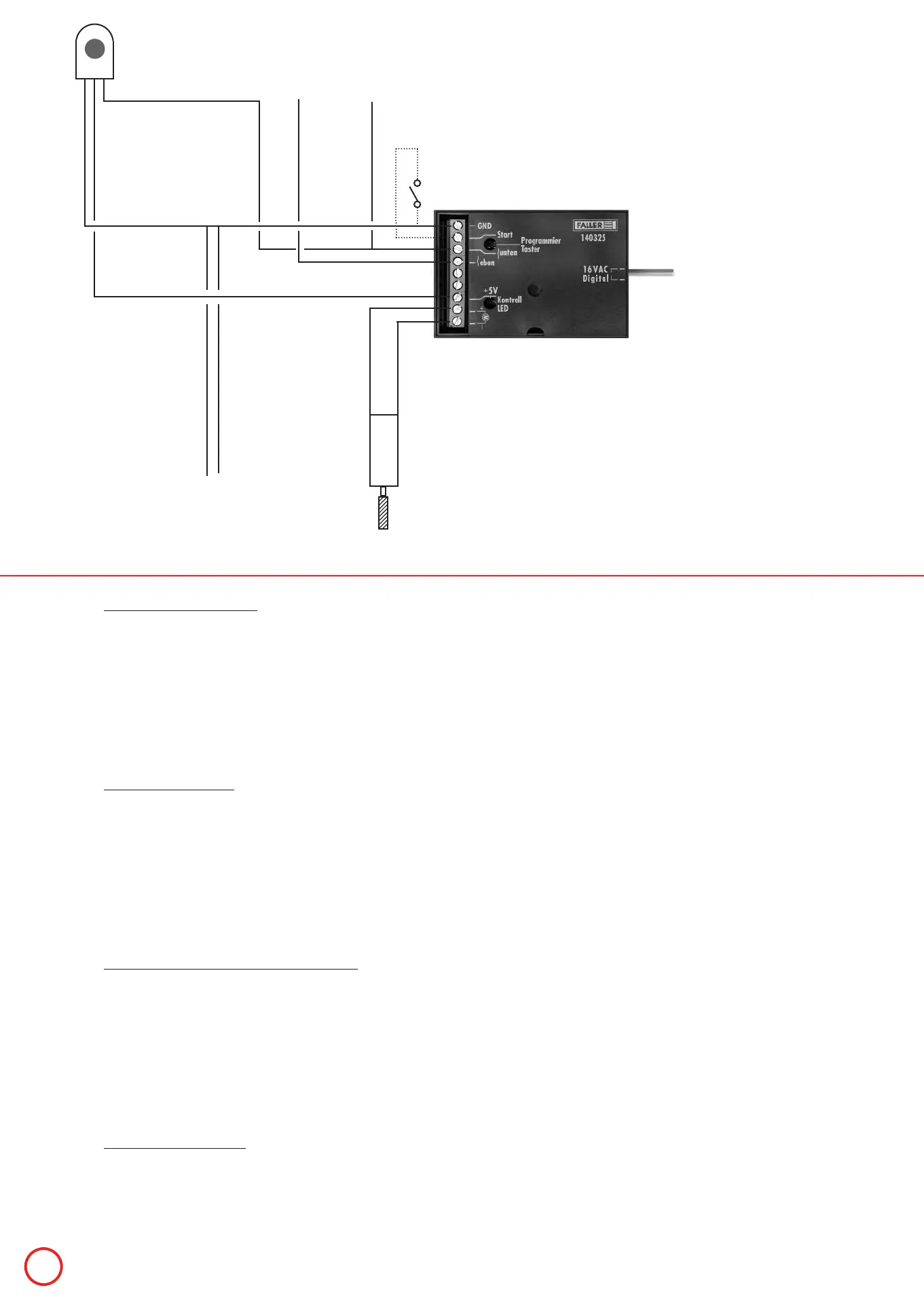

-Litzen nach Skizze anschliessen.
-Buchsen »Start« und »GND« mit einer Litze verbinden.
-Steuergerät an 16 V Wechselspannung anschliessen.
-Programm starten mit Anlegen der Versorgungsspannung im Modus Dauerbetrieb.
Dauerbetrieb: Buchsen »Start« und »GND« mit Litze verbunden
Einzelbetrieb: Buchsen »Start« und »GND« sind über einen Taster oder Schalter verbunden.
Function test: Program run
-Connect wires as shown in drawing.
-Connect »Start« and »GND« sockets to one wire.
-Connect controller to 16 V DC.
-Program will start as soon as supply voltage is applied in continuous operation mode.
Continuous operation: »Start« and »GND« sockets connected by wire.
Individual operation: »Start« and »GND« sockets are connected via a button or switch.
Test de fonctionnement: déroulement du programme
-Raccorder les cordons selon schéma.
-Relier les douilles »Démarrage« et »GND« avec un cordon.
-Raccorder l’apparail de commande 16 V tension alternative.
-Le programme démarre dès que la tension d’alimentation est appliquée dans le mode de fonctionnement continue.
Fonctionnement continu: les douilles »Démarrage« et »GND« reliées avec cordon.
Fonctionnement individuel: les douilles »Démarrage« et »GND« sont reliées à travers une touche ou un connecteur.
Test werking: Programmarun
-Leidingdraden aansluiten zoals aangegeven op tekening.
-Contacten »Start« en »GND« met een leidingdraad verbinden.
-Bedieningsapparaat op 16 V wisselspanning aansluiten.
-Het programma wordt gestart door de voedingsspanning aan te leggen in de modus Continubedrijf.
Continubedrijf: Contacten »Start« en »GND« zijn verbonden met een leidingdraad.
Eenmalig bedrijf: Contacten »Start« en »GND« zijn via een toets of schakelaar met elkaar verbonden.
U
Oberer Reed-Sensor
Upper Reedcontact
Reedcontact, en haut
B
ovenst Reedcontact
S
oudmodul
Oberer und unterer Reed-Sensor
Upper and lower Reedcontact
Reedcontact en haut et au-dessous
Bovenst en onderer Reedcontact
Unterer Reed-Sensor
Lower Reedcontact
Reedcontact, au-dessous
O
nderer Reedcontact
Start-Taster (Einzelbetrieb)
liegt nicht bei not included
non jointe niet bijgevoegd
s
chwarz
black
noir
zwart
gelb
yellow
jaune
geel
r
ot
red
rouge
rood
r
ot
red
r
ouge
rood
blau
b
lue
bleu
blauw
12
Trafo Art.-Nr.180641 liegt nicht bei
n
ot included
non jointe
n
iet bijgevoegd
Motor
gelb
yellow
jaune
geel
braun
brown
b
run
bruin
