56
INSTALAÇÃO
parte reservada somente a pessoal qualicado
Antes de instalar o exaustor, ler atentamente o cap. ''INSTRU-
ÇÕES DE SEGURANÇA E ADVERTÊNCIAS''.
CARACTERÍSTICAS TÉCNICAS
Os dados técnicos do aparelho estão indicados nas etiquetas posicionadas den-
tro do exaustor.
POSICIONAMENTO
A distância mínima entre a parte mais alta do aparelho para a cozedura e a
parte mais baixa do exaustor está indicada nas instruções de montagem.
Em geral, quando o exaustor é instalada sobre um fogão, esta distância deve ser
de, pelo menos, 65 cm (25,6"). No entanto, de acordo com da norma EN60335-
2-31, a distância mínima entre o fogão e a parte inferior do exaustor pode ser
reduzida ao valor indicado nas instruções de montagem.
Se as instruções do plano de cozedura a gás especificarem uma distância maior,
será necessário considerá-las.
Não instalar o exaustor em ambientes externos e não expô-lo aos agentes at-
mosféricos (chuva, vento, etc.).
LIGAÇÃO ELÉTRICA
(secção reservada somente ao pessoal qualicado)
Antes de efetuar qualquer operação no exaustor, desconectar o
aparelho da rede elétrica.
Certicar-se que não foram desligados ou cortados os elétricos
no interior do exaustor:
caso contrário contactar o Centro de Assistência mais próximo.
Para a ligação elétrica, contactar o pessoal qualicado.
A conexão deve ser feita em conformidade com as disposições da lei em
vigor.
Antes de ligar o exaustor à rede elétrica, verificar que:
• a tensão de rede corresponda à indicada nos dados da placa situada no inte-
rior do exaustor;
• o sistema elétrico está em conformidade com as normas em vigor e se pode
suportar a carga (ver as características técnicas posicionadas no interior do
exaustor);
• a ficha e o cabo de alimentação não devem entrar em contacto com tempe-
raturas superiores a 70 °C;
• o sistema de alimentação tem uma ligação à terra eficaz, em conformidade
com as normas em vigor;
• a tomada usada para a ligação seja facilmente alcançada quando o exaustor
estiver instalado.
Em caso de:
• aparelhos com cabo sem ficha: a ficha a utilizar deve ser de tipo ''normali-
zado''. Os fios devem ser ligados do seguinte modo: amarelo-verde para a
ligação à terra, azul para o neutro e o fio castanho para a fase. A ficha deve ser
ligada a uma adequada tomada de segurança.
• aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de
outro dispositivo que assegure a desconexão da rede, com uma distância de
abertura dos contactos que permita a desconexão completa nas condições
da categoria de sobretensão III.
Tais dispositivos de desconexão devem ser previstos na rede de alimentação
em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilidade se as normas de segurança não
forem respeitadas.
DESCARGA DE FUMOS
EXAUSTOR DE RECIRCULAÇÃO INTERNA FILTRANTE
Nesta versão o ar passa através dos filtros a carvão zeólito para
ser purificado e é reciclado no ambiente da cozinha.
Controlar se os filtros de carvão ativado estão montados no
exaustor e, em caso contrário, instalá-los como indicado nas
instruções de montagem.
Nesta versão a válvula de não retorno não deve ser montada: removê-la
se presente na conexão de saída de ar do motor.
INSTRUÇÕES DE MONTAGEM
parte reservada somente a pessoal qualicado
O exaustor tem a possibilidade de ser instalado em várias congu-
rações.
As fases de montagem geral valem para todas as instalações; se-
guir, quando especicado, as fases correspondentes à instalação
desejada.
FUNCIONAMENTO
QUANDO SE DEVE ACENDER O EXAUSTOR?
Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para direcio-
nar fumos e vapores para a superfície de aspiração.
No final da cozedura, deixar em funcionamento o exaustor até que todos os
vapores e odores: com a função Temporizador, é possível configurar o desliga-
mento automático do exaustor após 15 minutos de funcionamento.
QUE VELOCIDADE ESCOLHER?
I velocidade: mantém o ar limpo com baixos consumos de energia elétrica.
II velocidade: condições normais de utilização.
III velocidade: presença de fortes odores e vapores.
IV velocidade: rápida eliminação de odores e vapores.
QUANDO LAVAR OU TROCAR OS FILTROS?
Os filtros metálicos devem ser lavados cada 30 horas de utilização.
Os filtros de carvão zeólito devem ser reativados a cada 18 meses e substituídos
a cada 3 anos.
Pra ulteriores detalhes, consultar o cap. “MANUTENÇÃO”.

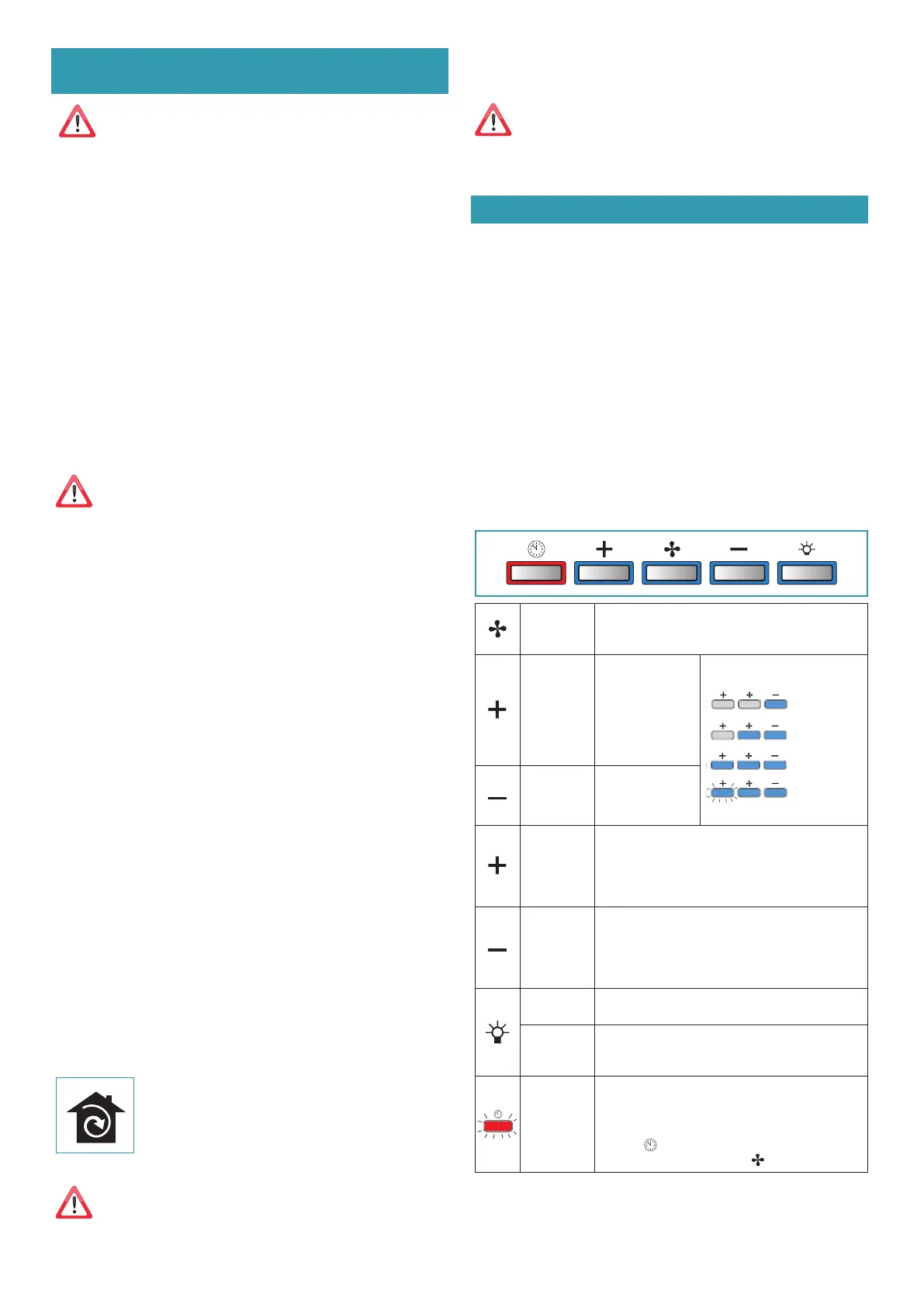

BOTOEIRA ELETRÓNICA
Pressão
curta
Motor ON/OFF
No momento da inicialização a velocidade é aquela
memorizada no desligamento anterior.
Pressão
curta
Aumento da velo-
cidade de 1 a 4
Velocidade 4 está
ativa apenas por
alguns minutos,
em seguida, ativa-
-se a velocidade 3.
As velocidades são sinalizadas
pelos leds presentes nas teclas:
Velocidade 1
Velocidade 2
Velocidade 3
Velocidade 4
(led "+" a piscar)
Pressão
curta
Redução de velo-
cidade de 4 a 1
Pressão
prolonga-
da
Levantamento do exaustor
Ativável apenas com o ventilador parado.
Paragem:
- ao alcançar o microinterruptor superior
- Premindo o botão + ou - .
Pressão
prolonga-
da
Abaixamento do exaustor
Ativável apenas com o ventilador parado.
Paragem:
- ao alcançar o microinterruptor inferior
- Premindo o botão + ou - .
Pressão
curta
Acendimento / desligamento da luz
Pressão
prolonga-
da
Troca tonalidade de luz de 2700K-5600K
Pressão
curta
TEMPORIZADOR
Desligamento automático após 15 minutos.
A função desativa-se (led vermelho desligado) se:
- Pressiona-se novamente a tecla TEMPORIZADOR
(TIMER) ( ).
- Pressiona-se a tecla ON/OFF ( ).
