37
POLSKI
Zwrócić się do wykwalikowanego personelu, aby podłączył kable
elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisa-
mi.
Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz oka-
pu;
• instalacja elektryczna jest zgodna z normą i może wytrzymać obcią-
żenie (patrz dane techniczne wewnątrz okapu);
• wtyczka i przewód zasilający nie są narażone na kontakt z temperatu-
rami przekraczającymi 70°C;
• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgod-
nie z obowiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po
zamontowaniu okapu.
W przypadku:
• urządzenia wyposażonego w przewód bez wtyczki: należy używać
wtyczki typu znormalizowanego. Przewody powinny być podłączo-
ne w następujący sposób: żółto-zielony do uziemienia, niebieski do
zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłą-
czona do odpowiedniego gniazda bezpieczeństwa.
• urządzenia stałego nieposiadającego przewodu zasilającego i wtycz-
ki lub innego przyrządu zapewniającego odłączenie od sieci i po-
siadającego odległość rozwarcia styków, która umożliwia całkowite
odłączenie w warunkach nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w
sieci zasilania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącz-
nikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku za-
stosowania się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY
W tej wersji opary i dym są odprowadzane na zewnątrz
przez rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłą-
czone za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
• średnicę nie mniejszą od złącza okapu.
• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu
uniknięcia cofania skroplin do silnika.
• ograniczoną do minimum liczbę zagięć.
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz
zmniejszenia wydajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy
ją zaizolować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników
o wydajności 800m
3
/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonu-
ją jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4
Pa (4 x 10-5 barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez ltry z węglem
aktywnym w celu oczyszczenia i ponownego wprowa-
dzenia do środowiska.
Należy sprawdzić, czy ltry na węgiel aktywny umiesz-
czone są na okapie, w przeciwnym razie należy je założyć zgodnie ze
wskazówkami w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany:
wymontować go, jeśli występuje na złączu wylotowym powie-
trza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalikowanego
Okap może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszyst-
kich typów instalacji, natomiast dla każdego rodzaju pod-
kreślono specjalne operacje, jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem go-
towania, aby przetransportować dym i opary w kierunku powierzchni
zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszyst-
kie opary i zapachy zostaną całkowicie zassane. Za pomocą funkcji ti-
mera można ustawić automatyczne wyłączenie okapu po 15 minutach
pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze
energii elektrycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące,
zależnie od częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSER-
WACJA”.

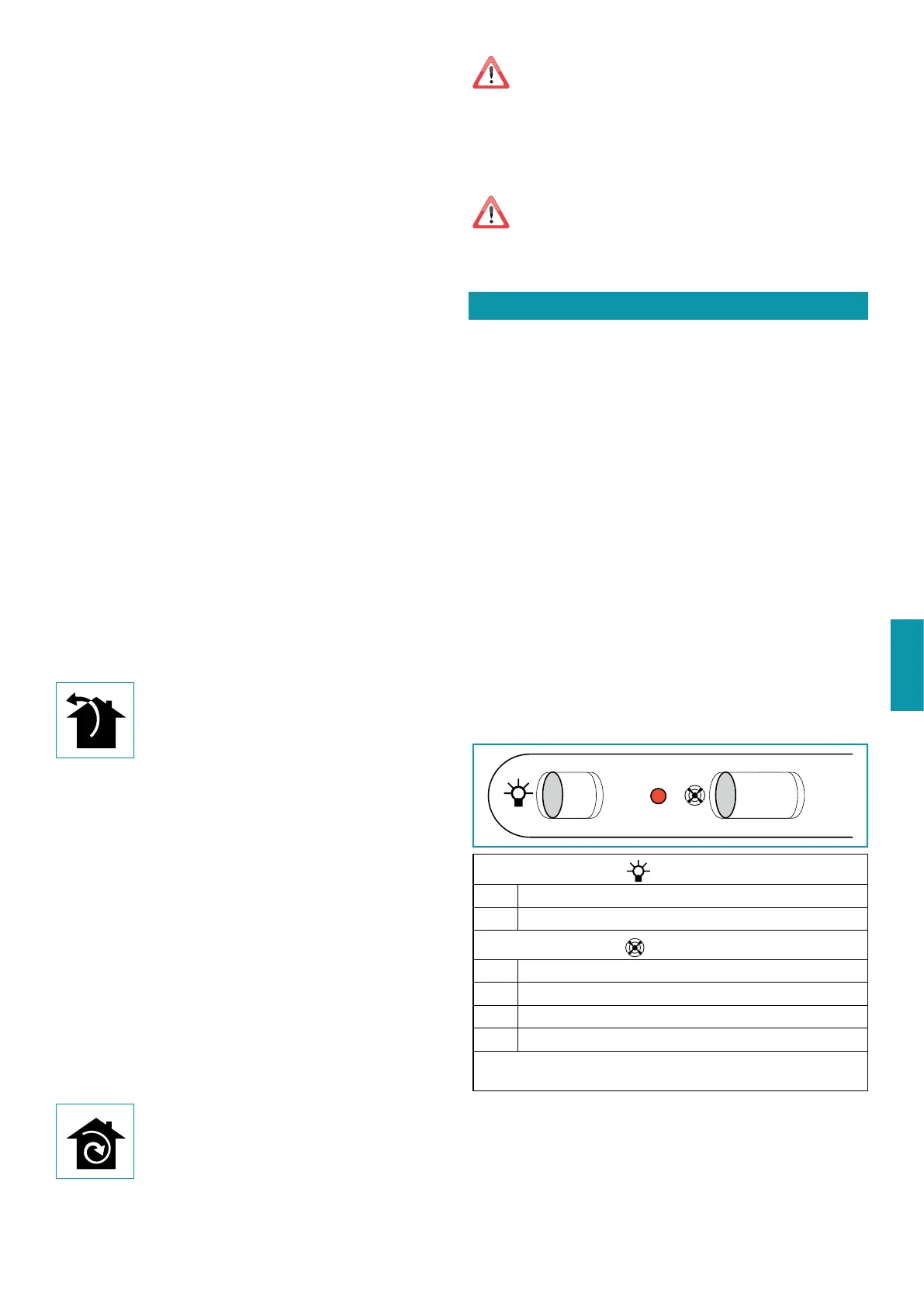

OBSŁUGA PRZEŁĄCZNIKÓW
01 0123
PRZEŁĄCZNIK ŚWIATEŁ
0 W położeniu 0 światło jest zgaszone
1 W położeniu 1 światło jest zapalone
PRZEŁĄCZNIK SILNIKA
0 W położeniu 0 silnik jest zgaszony
1 W położeniu 1 silnik pracuje z minimalną prędkością
2 W położeniu 2 silnik pracuje ze średnią prędkością
3 W położeniu 3 silnik pracuje ze maksymalną prędkością
Aktywację silnika sygnalizuje zapalenie się diody światło na pr-
zełączniku.
