способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п., то возможно образование конденсата
по причине температурного перепада. В этом случае необходимо предусмотреть изоляцию трубопровода.
Вытяжки с двигателем 800 м3/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при неработающей вытяжке.
Монтаж описан в инструкциях C на стр. 4.
, , , -
, , , .
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях H на стр. 6.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электроэнергии, отрица-
тельное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).

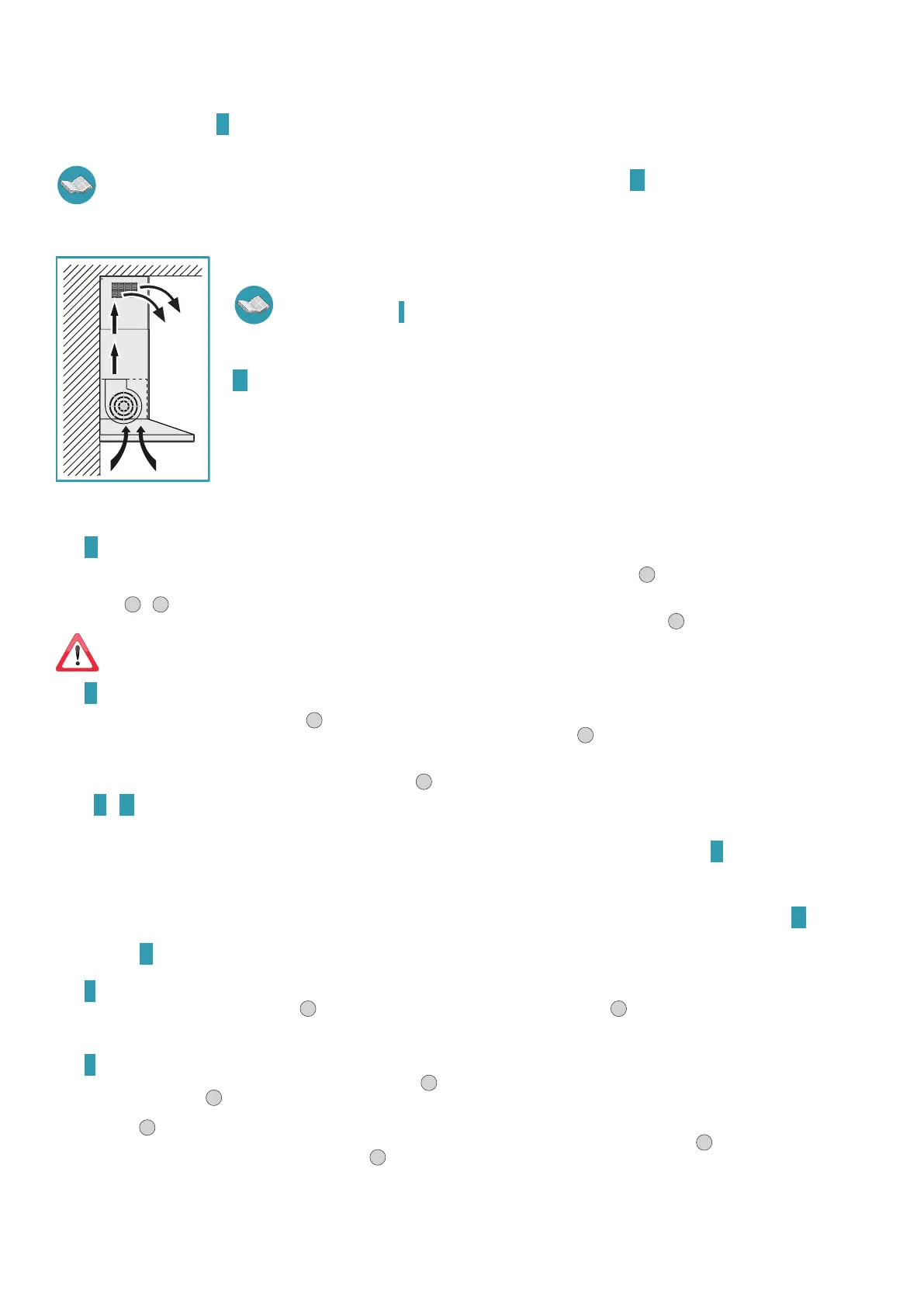

В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как
описано в инструкции I на стр. 6.
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтировать его, если
он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия, описанные в инструкциях
H на стр. 6).
(, , )
A . 4
• Приложить к стене крепежную рейку (S) на высоте (H) от варочной поверхности, указанной на рисунке (рис.
1
).
• Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах опорной рейки 2 точки для выполнения отвер-
стий (рис.
2
-
3
).
• Просверлить отверстия, вставить в них 2 дюбеля ø 8 мм и прикрепить рейку соответствующими винтами (V1) (рис.
4
).
(, ), , :
при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные системы с учетом проч-
ности стены и веса вытяжки (указано на стр. 2)
.
B . 4
• Прицепить вытяжку к крепёжной рейке (рис.
1
).
• Выровнять вытяжку в строго горизонтальном положении при помощи винтов на держателях (Рис.
2
). Верхний винт (B) регулирует расстояние от стены, а
нижний винт (C) регулирует вертикальное смещение.
• Во избежание отцепления вытяжки по причине давления снизу, прикрепить её к стене дюбелями и соответствующими винтами (V2), используя соответст-
вующие отверстия, находящиеся на задней стороне вытяжки (рис.
3
).
C D . 4
• 800
3
/: по желанию можно установить обратный клапан (M) как показано на рисунке C.
•
Соединить выходной воздушный патрубок вытяжки с наружным выводом при помощи подходящего трубопровода.
• Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции H на стр. 6.
• Демонтировать обратный клапан, если он установлен на выходном воздушном патрубке вытяжки (выполнить в обратном порядке действия, описанные в
инструкциях C на стр. 4).
E . 5
• Вставить удлинитель (H) в дымоход (G) (рис.
1
) и прикрепить его к корпусу вытяжки винтами (V3) (рис.
2
).
• В случае версии с выводом наружу (всасывающая) можно вставить удлинитель (H) с отверстиями внизу, чтобы их не было видно, если это позволяет высота
установки.
F . 5
• Вытянуть удлинитель (H) до достижения необходимой высоты (рис.
1
).
• Следуя указаниям на рис.
2
, начертить на стене линию, служащую для правильного позиционирования скобы (L).
• Приложить к стене скобу (L) на отмеченной линии, проверить горизонтальность при помощи уровня и отметить места сверления двух отверстий по
концам (рис.
3
).
• Просверлить отверстия, вставить в них 2 дюбеля ø 6 мм и зафиксировать скобу (L) соответствующими винтами (V4) (рис.
4
).
• Прикрутить винтами (V5) удлинитель (H) к скобе (L) (рис.
5
).
• Подать электропитание на вытяжку с соблюдением действующих норм.Функционирование
•
?
Вытяжку следует включать хотя бы за минуту до начала приготовления пищи. Это способствует образованию потока воздуха для направления дыма и пара
к всасывающей поверхности. По завершении приготовления пищи следует оставить включенной вытяжку до полной аспирации всех паров и запахов. При
