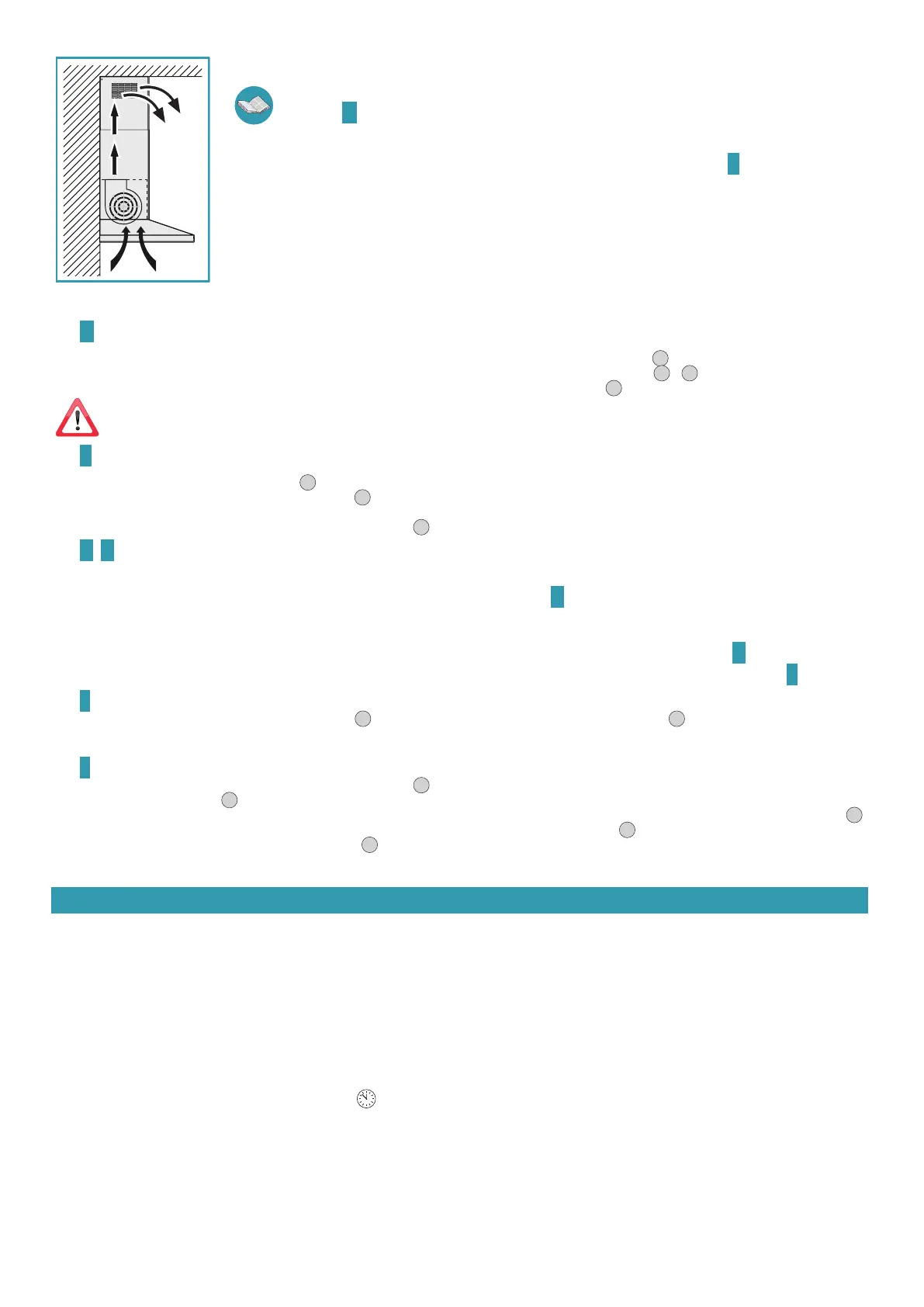

OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji, powietrze przepływa przez ltry z węgiel aktywny, aby zostało oczyszczone i zostaje przekierowane do kuchni.
Należy sprawdzić, czy ltry z węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie z
instrukcjami
H na str. 6.
Jeśli okap jest przystosowany do wersji ltrującej, zawór zwrotny nie powinien być zamontowany ; należy go usunąć, jeśli wystę-
puje na złączce wylotu powietrza silnika (przeprowadzić operację odwrotną do opisanej w instrukcji
C
na str. 4).
INSTRUKCJE MONTAŻU (część zastrzeżona wyłącznie dla osób wykwalikowanych w montażu okapu)
Faza
A
str. 4
• O ścianę oprzeć listwę podtrzymującą (S), na wysokości (H) od powierzchni do gotowania pokazanej na rysunku (Rys.
1
).
• Poziomicą sprawdzić poziome wyrównanie i zaznaczyć na końcach listwy podtrzymującej 2 punkty do wiercenia (Rys.
2
-
3
).
• Wywiercić otwory, włożyć 2 kołki rozprężne ø 8 mm i odpowiednimi śrubami (V1) przymocować listwę (Rys.
4
).
Zestaw montażowy (wkręty, kołki, listwy) w zestawie z okapem powinny być używany tylko na ścianach murowanych:
jeśli wystąpi konieczność zainstalowania osłony
na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę wytrzymałość ściany i masę okapu (wskazaną na str. 2).
Faza B str.
4
• Okap zaczepić na listwie podtrzymującej (Rys.
1
).
• Wyrównać okap regulując go śrubami do zaczepów (Rys.
2
). Górna śruba (
B
) reguluje odległość od ściany, dolna (
C
) - przesunięcie w pionie.
• Aby uniknąć odczepienia okapu spowodowanego ciśnieniem z dołu, przymocować go do ściany za pomocą kołka rozporowego i odpowiednich wkrętów (
V2
) w
wyznaczonych otworach znajdujących się w tylnej części okapu (Rys.
3
).
Fazy
C
i D str.
4
OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM WYCIĄGOWY
• Tylko dla wersji z silnikiem 800 m
3
/h:
można zainstalować zawór zwrotny (
M
) zgodnie z rysunkiem C
.
• Za pomocą odpowiedniego przewodu rurowego przyłączyć złączkę wylotu powietrza okapu do wylotu zewnętrznego.
OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
• Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie z instrukcjami
H
na str. 6
• Jeśli został zainstalowany, usunąć zawór zwrotny wylotu powietrza zamontowany na okapie (przeprowadzić operację odwrotną do opisu w instrukcjach
C
na str. 4).
Faza E str. 5
• Włożyć przedłużenie (
H
) do kanału kominowego (
G
) (Rys.
1
) i przymocować całość do korpusu okapu śrubami (
V3
)(Rys.
2
).
• W przypadku wersji z wylotem zewnętrznym (zasysającym) można dodać przedłużenie (H) ze szczelinami ku dołowi, aby były niewidoczne, jeśli wymiary monta-
żowe to umożliwiają.
Faza F str. 5
• Przesunąć przedłużenie (
H
) aż do osiągnięcia żądanej wysokości (Rys.
1
).
• Zgodnie z zaleceniami na Rys.
2
, na ścianie zaznaczyć linię, która będzie służyła do do prawidłowego umieszczenia listwy (
L
).
• Przyłożyć listwę (
L
) do ściany zgodnie z zaznaczoną linią, sprawdzić poziomicą wyrównanie poziome i na krańcach nr 2 zaznaczyć punkty do wywiercenia (Rys.
3
).
• Wywiercić otwory, włożyć 2 kołki rozprężne ø 6 mm i przymocować listwę (
L
) odpowiednimi śrubami (
V4
) (Rys.
4
).
• Śrubami (
V5
) przykręcić przedłużenie (H) do listwy (L) (Rys.
5
).
• Podłączyć zasilanie elektryczne do okapu przestrzegając obowiązujących norm.
•
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ I WYŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania: pomoże to przepływowi powietrza przetransportować dym i opary w kierunku
powierzchni ssania. Po ugotowaniu pozostawić okap do całkowitego wyssania wszystkich oparów i zapachów; za pomocą funkcji timera można też ustawić automa-
tyczne wyłączenia okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
Pierwszej
prędkości używa się do utrzymywania czystości powietrza przy niskim zużyciu energii,
druga
prędkość jest wykorzystywana w normalnych warunkach,
trzecia prędkość jest wykorzystywana w obecności silnych zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Okap jest wyposażony w dwa różne typy ltrów: metalowe (zmywalne) i węglowe (niezmywalne). Pierwsze należy czyścić co 30 godzin użytkowania (w wersji z elek-
tronicznym panelem przyciskowym ciągłe czerwone światło sygnalizuje konieczność czyszczenia), drugie należy wymieniać około co 3-4 miesiące, w zależności
od intensywności użycia okapu. Dodatkowe informacje podano w rozdz. "konserwacja" na str. 47.
