FALMEC Zeus Pro - Page 19

19
C
1
ø 5/16
ø 8 mm
2
3
V2 (x8)
3

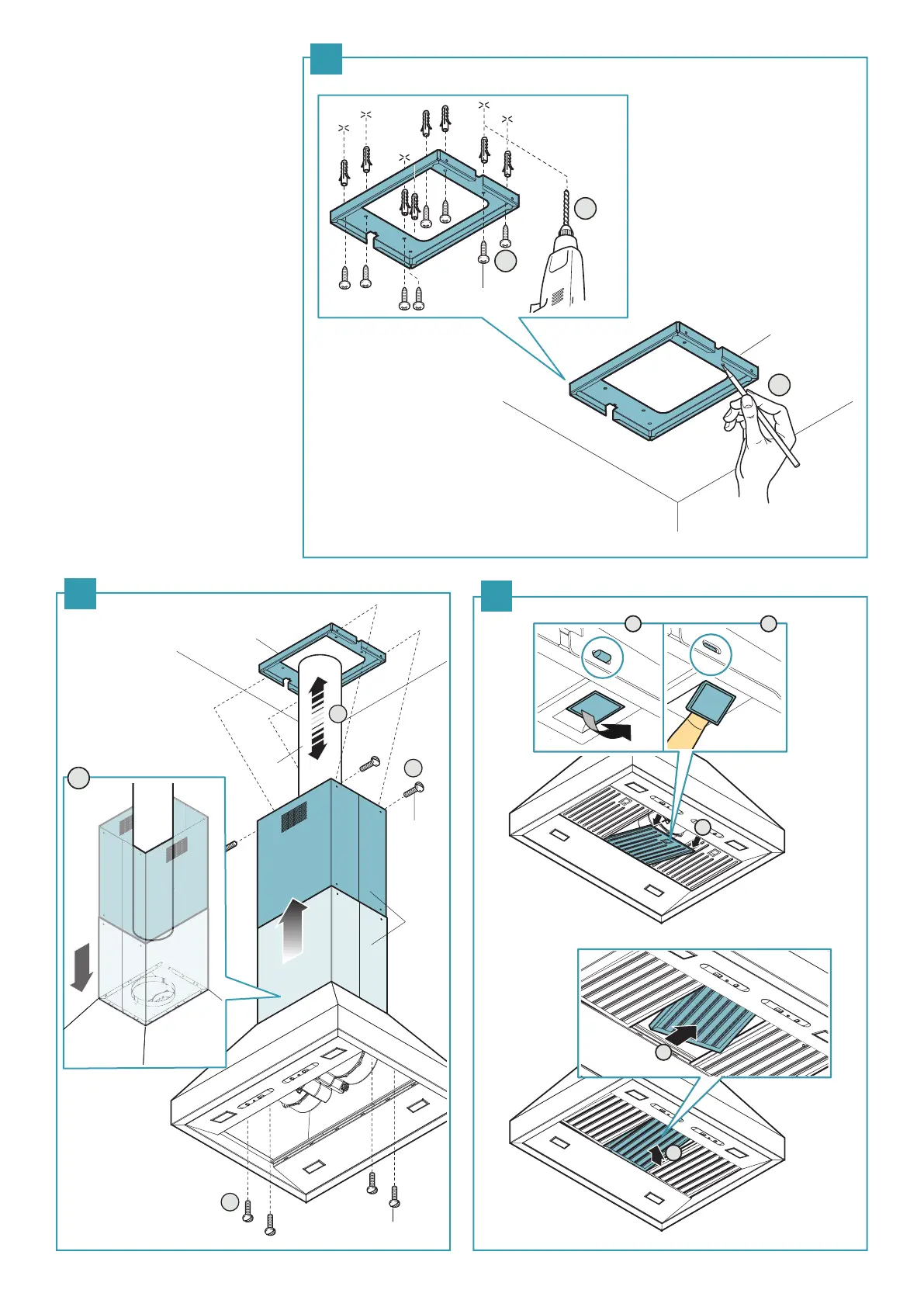

EN - Ceiling assembly: bracket posi-
tioning (3), hood assembly with
chimney and extension (4),
position metal  lters (5).
FR - Montage sur plafond :
positionnement bride (3), montage
hotte avec chenimèe et extension
(4), position les  ltres
métalliques (5).
ES - Montaje en el techo:
colocación del soporte (3), montaje
de la campana con chimenea
y extensión (4), posición los  ltros
metálicos (5).
IT - Montaggio a so tto:
posizionamento sta a (3),
montaggio cappa con camino ed
estensione (4), posizionamento  ltri
metallici (5).
3
2
1
1 2
D+E
C
F
2
4
1
V3 (x4)
V4 (x10)
3
5
4
