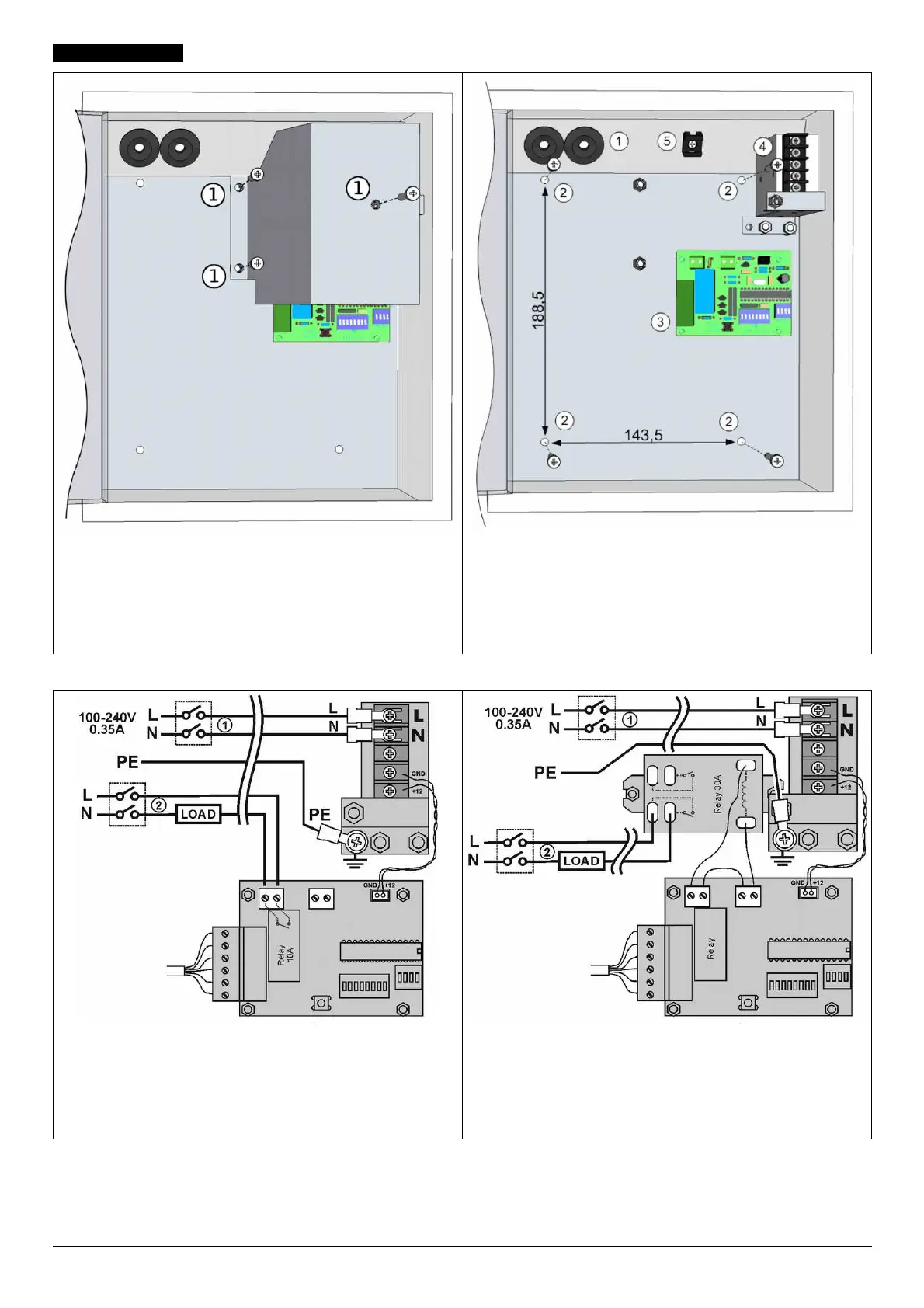

1) Viti di fissaggio della lamiera di protezione.
Fig 6: Lamiera di protezione delle connessioni
1) Ingresso dei cavi.
2) Fori per il fissaggio a parete.
3) Scheda elettronica.
4) Alimentatore.
5) Fermacavo.
Fig 7: Montaggio CT1
1) Linea di alimentazione del CT1
2) Linea di alimentazione del carico
Fig 8: Collegamenti elettrici su CT1 versione con relè
da 10A (versione standard)
1) Linea di alimentazione del CT1
2) Linea di alimentazione del carico
Fig 9: Collegamenti elettrici su CT1 versione con relè
da 30A
178-10-M02 - CT1 manuale di uso e installazione
Pag. 12 / 32
