Per il fissaggio a parete usarei2foriinaltoei4
situati all'interno dell'apparecchio. Nei modelli di
COIN TIMER muniti di BOX (cassetto contenente
le bilie per biliardo), si possono utilizzare anche i 2
fori interni al BOX stesso. Per evitare che gli
utilizzatori possano staccare la spina
dell'alimentazione elettrica, il COIN TIMER è stato
costruito per essere collegato direttamente alla
rete. Pertanto il cavo in dotazione è da
considerarsi utile solo per un test iniziale prima
della definitiva installazione.
I collegamenti devono essere effettuati da

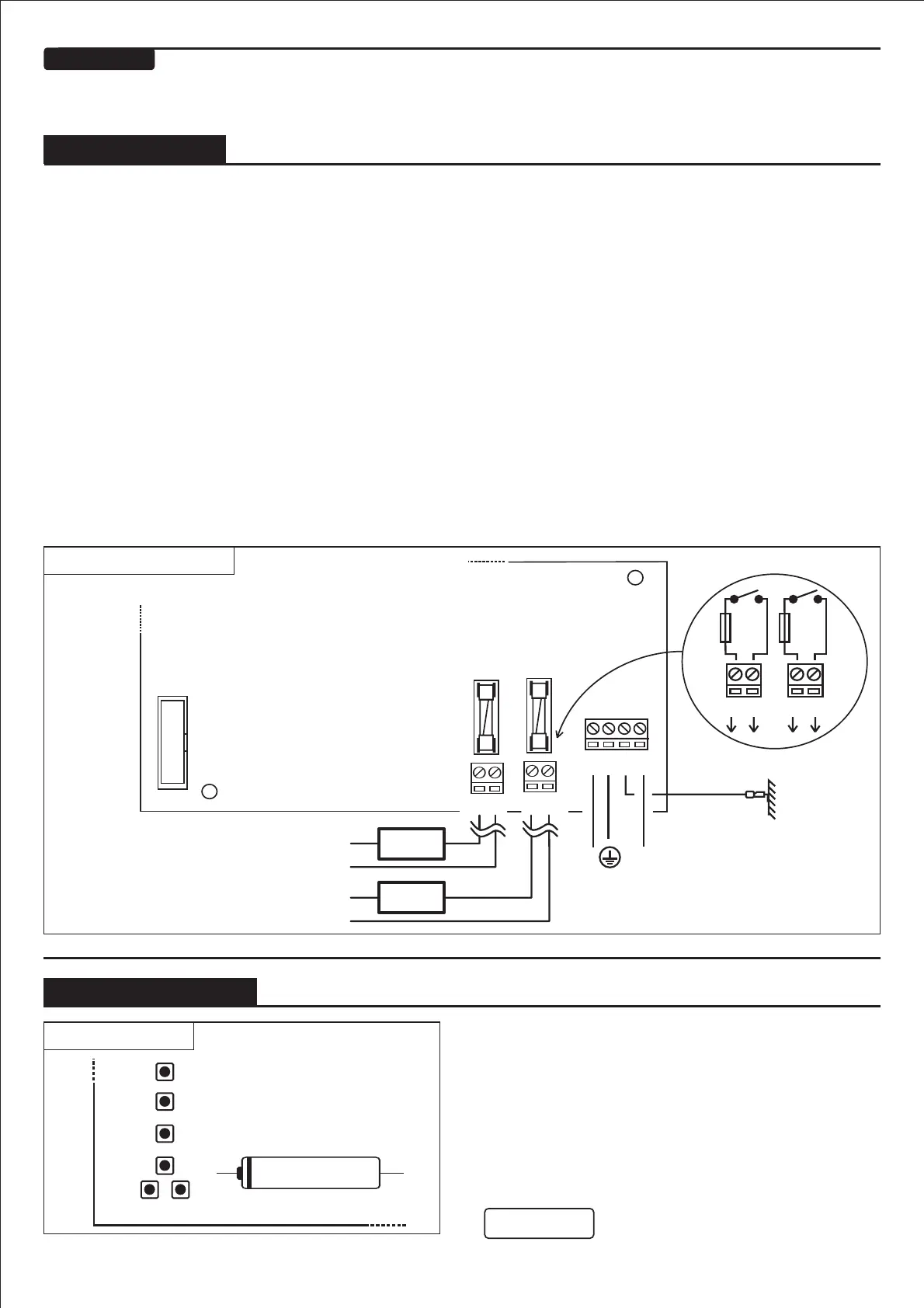

personale qualificato seguendo lo schema di Fig.1.
ATTENZIONE: l'apparecchiatura deve essere
collegata all'impianto di terra.
L'alimentazione elettrica 230Vca deve essere
protetta con interruttore automatico a monte.
Vedere il cap. DATI TECNICI a pag. 8.
Collegare ai morsetti l'alimentazione elettrica
del COIN TIMER: 230Vca, 50-60Hz, 250mA Max.
Collegare il filo di terra al morsetto .
Fra i morsetti è disponibile il contatto a tempo
che viene azionato con l'introduzione
del denaro. Nel caso del COIN TIMER per biliardo
il carico sarà il lampadario e/o
l'eventuale segnapunti elettronico.
Fra i morsetti è disponibile il contatto ,
attraverso il quale va collegata un'eventuale
lampada di allarme. Essa si accenderà all'ultimo
minuto di gioco. Nel caso ci sia il BOX, a tempo
scaduto essa lampeggerà sino a quando non
verranno riposte le bilie nel BOX.
1-4
3
5-6
SERVICE,
SERVICE
7-8 ALARM
6
INSTALLAZIONE
PROGRAMMAZIONE
premere il tasto (vedi Fig. 2). Si potrà, in
seguito, andare ai passi successivi ripremendo
oppure indietreggiare con il tasto
. Dopo l’ultimo passo termina la
programmazione. Il carattere lampeggiante sulla
sinistra del display indica quale passo è attivo
mentre il valore che appare sulla destra potrà
essere modificato. Primo passo:
Dipende dal valore delle monete circolanti nella
PROG
PROG FREE-
PLAY
UNITÁ MONETARIA
COIN TIMER
ISTRUZIONI TECNICHE
TOTAL
+
-
PROG.
F1
LITHIUM BATTERY
FREE
PLAY
Scheda
visualizzatore
Fig. 2 - Pulsanti.
ITALIANO
Scheda interna
COIN TIMER
ALIMENTAZIONE carico :
5A Max, 250Vac Max.
SERVICE
ALIMENTAZIONE :
230V, 250mA Max.
COIN TIMER
ALIMENTAZIONE carico :
5A Max, 250Vac Max.
ALARM
5
4
~~
2
7
6
31
8
2 FUSIBILI:
6,3A F, 250 Vac
carico
SERVICE
carico
ALARM
Fig. 1 - Collegamenti.
78 5
Fus.
Fus.
6
CONNECT
TO METAL
{
{
U 0.05U 0.05
Per andare al primo passo di programmazione,
