Fbt MPA 5120 - Description Generale; 2.1 Panneau Frontal; 2.2 Panneau Posterieur; ALLGEMEINE Beschreibung

F
D
9

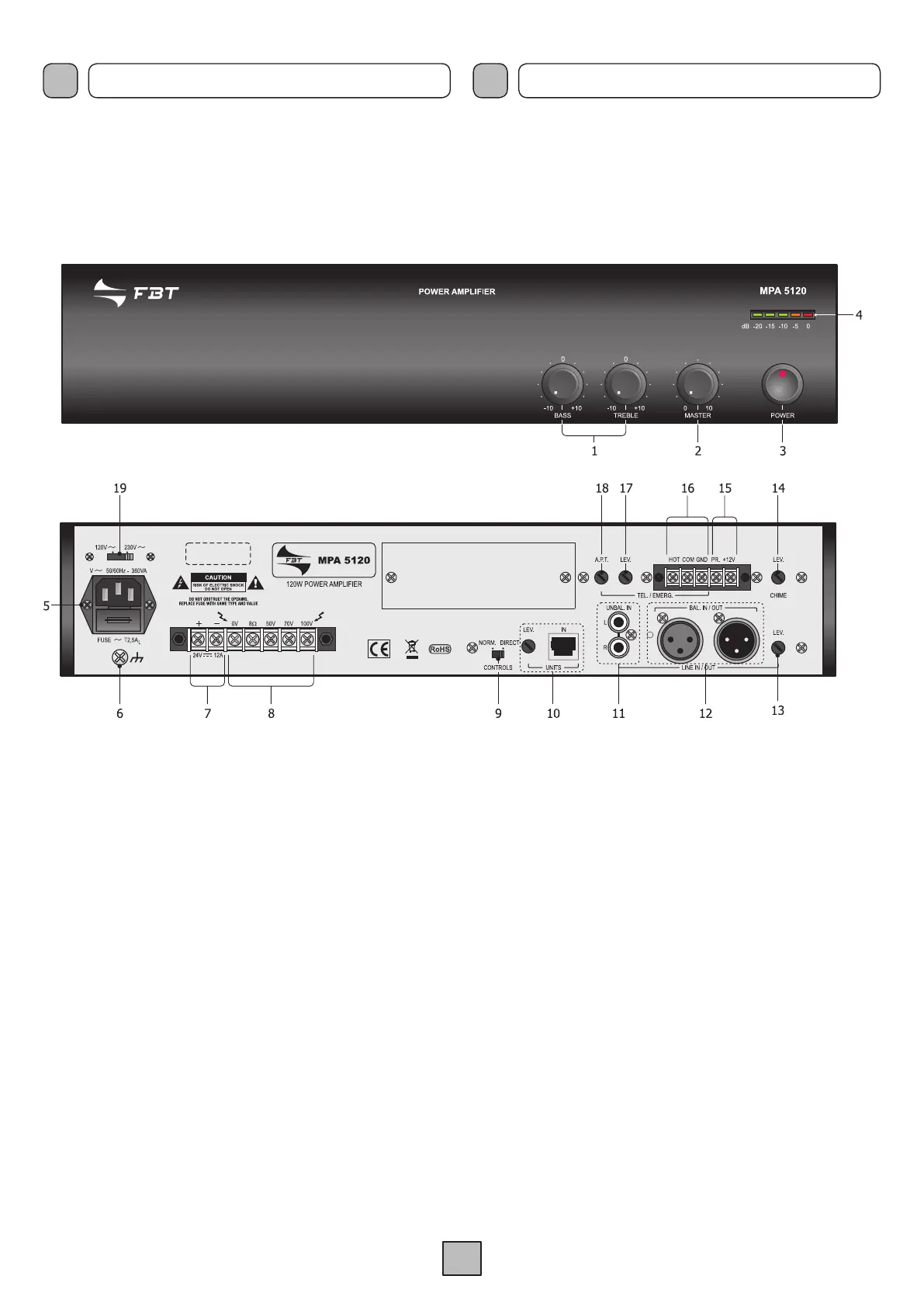

2.1 PANNEAU FRONTAL
1. Contrôles tonalités.
2. Contrôle volume général.
3. Interrupteur de secteur.
4. Vu-Meter.
DESCRIPTION GENERALE ALLGEMEINE BESCHREIBUNG
2.1 FRONTPANEEL
1. Klangkontrolle.
2. Kontrolle der allgemeinen Lautstärke.
3. Netzschalter.
4. Vu-Meter.
2.2 PANNEAU POSTERIEUR
5. Fiche de secteur à fusible incorporé.
6. Connexion châssis.
7. Plaquette de connexions pour alimentation externe en c.c.
8. Plaquette de connexions sorties haut-parleurs.
9. Sélecteur “CONTROLS” (NORMAL/DIRECT).
10. Entrée pour postes microphoniques et réglage du niveau.
11. Entrée de ligne non équilibrée.
12. Entrée/sortie de ligne équilibrée.
13. Réglage du niveau des entrées de ligne.
14. Réglage du niveau du signal de préavis.
15. Connexions priorité.
16. Entrée urgence par standard téléphonique.
17. Réglage niveau entrée téléphonique.
18. Réglage du seuil d’activation de la priorité téléphonique.
19. Sélecteur de tension de secteur.
2.2 RÜCKPANEEL
5. Netzstecker mit integrierter Sicherung.
6. Anschluss Rahmen.
7. Klemmenbrett für die ext. Gleichstromversorgung.
8. Klemmenbrett der Lautsprecherausgänge.
9. Wählschalter “CONTROLS” (NORMAL/DIREKT).
10. Eingang für Mikrofonsprechstellen und
entsprechende Stufenregelung.
11. Asymmetrischer Leitungseingang.
12. Symmetrischer Leitungsein-/-ausgang.
13. Stufensteuerung der Leitungseingänge.
14. Stufensteuerung des Ankündigungssignals.
15. Anschlüsse Vorrang und Erzwingen.
16. Eingang für Notmeldung von der Telefonzentrale.
17. Stufenregelung Telefoneingang.
18. Einstellung des Schwellenwerts für die
Aktivierung des Telefonvorrangs.
19. Wählschalter für Netzspannung.
