Febco 850 Series - Instalación Típica

6

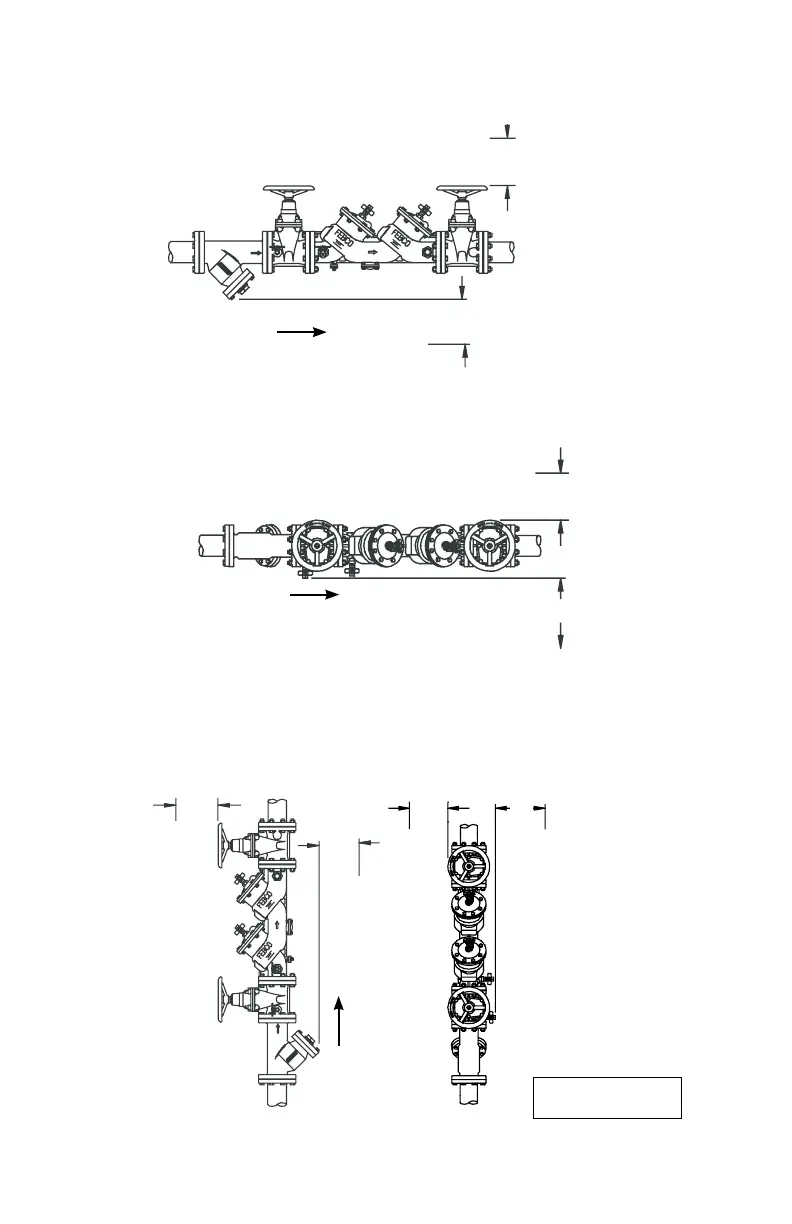

Instalación típica
Figura 1
RWWP
FRT
4175
Mínimo 300 mm (12 pulg.)
Consulte los códigos locales
Mínimo 150 mm (6 pulg.)
Consulte los códigos locales
Flujo
INSTALACIÓN HORIZONTAL DEL MONTAJE DE RETENCIÓN DOBLE SERIES
850, LF850 Y DEL MDRD SERIES 856, 856ST
(vista frontal, se muestra con filtro)
Mínimo 150 mm (6 pulg.)
Consulte los códigos locales
Mínimo 450 mm (18 pulg.)
INSTALACIÓN HORIZONTAL DEL MONTAJE DE RETENCIÓN DOBLE SERIES
850, LF850 Y DEL MDRD SERIES 856, 856ST
(vista superior, se muestra con filtro)
Flujo
Figura 2
Mínimo 300 mm (12
pulg.) sobre todo uso y
tuberías descendentes
RWWP
FRT
4175
Mínimo 300 mm (12 pulg.)
Consulte los códigos locales
Mínimo 150 mm (6 pulg.)
Consulte los códigos locales
Flujo
RWWP
FRT
4175
Flow
Flow
HORIZONTAL INSTALLATION OF THE DC SERIES 850
(FRONT VIEW, SHOWN WITH STRAINER)
HORIZONTAL INSTALLATION OF THE DC SERIES 850
(TOP VIEW, SHOWN WITH STRAINER)
12" min. (300mm)
Refer To Local Codes
6" min. (150mm)
Refer To Local Codes
6" min. (150mm)
Refer To Local Codes
18" min. (45mm)
Mínimo 150 mm (6 pulg.)
Consulte los códigos locales
Mínimo 450 mm (18 pulg.)
INSTALACIÓN
VERTICAL DEL
MONTAJE DE
RETENCIÓN DOBLE
SERIES 850, LF850 Y
DEL MDRD SERIES
856, 856ST (vista
superior, se muestra
con filtro)
INSTALACIÓN
VERTICAL DEL
MONTAJE DE
RETENCIÓN
DOBLE SERIES
850, LF850 Y DEL
MDRD SERIES
856, 856ST
(vista frontal,
se muestra con
filtro)
Figura 3
Figura 4
VERIFIQUE LOS REQUISITOS
DEL CÓDIGO LOCAL
