OBID
®
classic-pro
Montage
ID MAX50.10-E/-RE
FEIG ELECTRONIC GmbH
Seite 7 von 31
M90802-3de-ID-B.doc
D E U T S C H
3.
Montage und Anschluss
Das Gerät ist für die Wandmontage auf 60 mm Unterputzdosen oder für Aufputzmontage vorgese-
hen.
HINWEISE:
Das Gerät sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Ar-
mierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Reduzie-
rung der Lesereichweite bewirken.
Bei der Montage auf Metalloberfläche sollte die Montage mit dem Aufputzadapter erfol-
gen, damit ein ausreichender Abstand zwischen dem Gerät und Metalloberfläche herge-
stellt ist.
Beim Einbau des Geräts in einen Metallrahmen ist darauf zu achten, dass ein Mindest-
abstand vom ca. 25mm zu dem Metallrahmen eingehalten wird.
Geschlossene Metallrahmen müssen an einer Stelle unterbrochen werden.
Der räumliche Abstand zu benachbarten Geräten gleicher Bauart sollte 30 cm nicht un-
terschreiten.
Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglichkeit
geprüft werden.
EMV-Beeinflussung über Zuleitungen oder magnetische Felder können die Kommunika-
tion zwischen dem Gerät und Transpondern beeinflussen.
X1
1

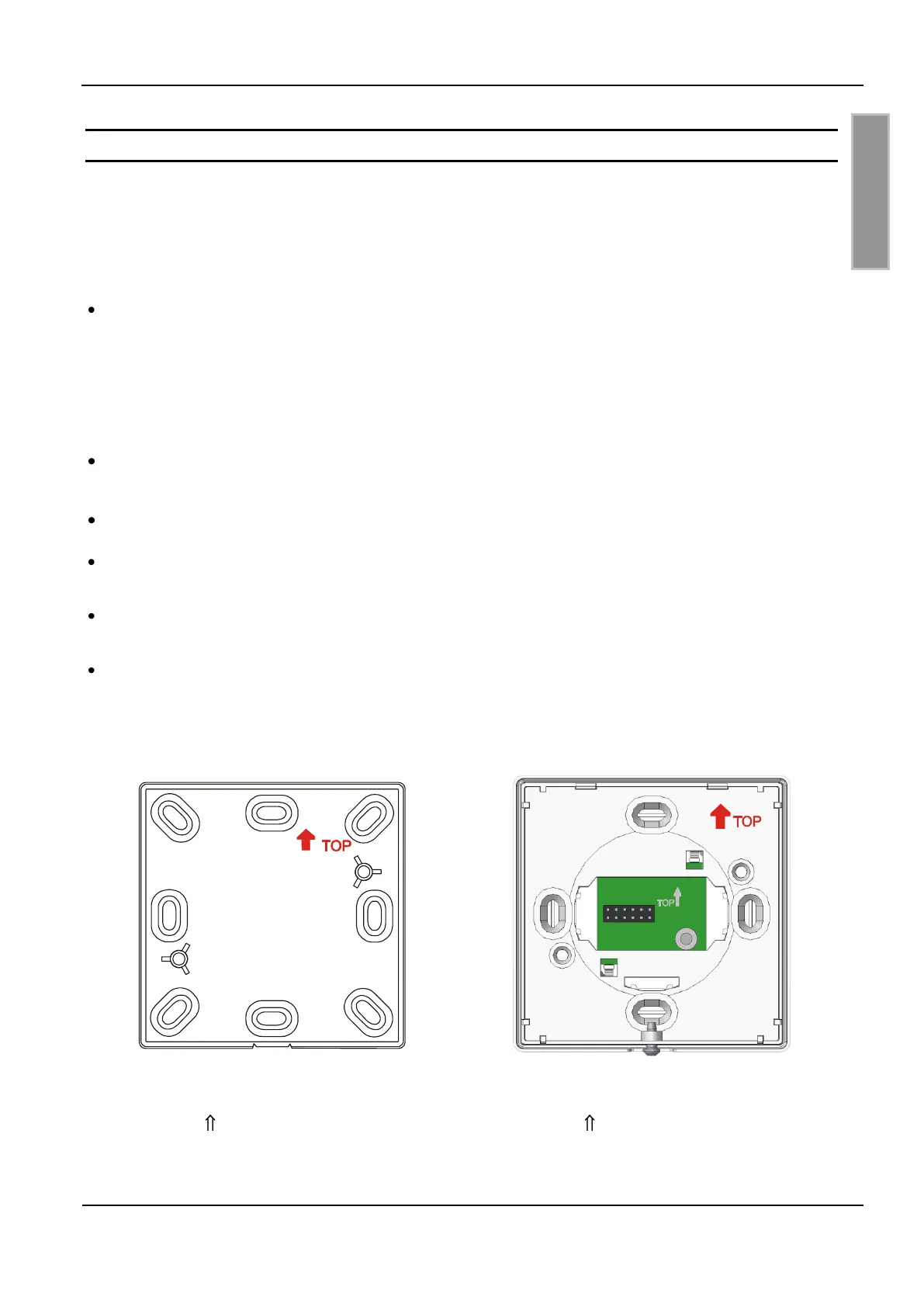

Abbildung 1: Aufputzadapter
Montageausrichtung,
( TOP) nach oben
Abbildung 2: Unterputzgehäuse
Montageausrichtung,
( TOP) nach oben
