1. Montageort auswählen:
Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.
2. Anschluss:
siehe Kapitel: 3.1. Anschluss
3. Wandmontage:
Anschlussplatine von hinten in das Gehäuseunterteil einrasten (siehe: Abbildung 3).
Gehäuseunterteil auf der Wand verschrauben.
Montagerichtung TOP beachten
Gehäuseoberteil gerade auf das Gehäuseunterteil aufstecken und einrasten.
Stiftleiste X1 der Leserelektronik sauber in Buchsenleiste X1 der Anschlussplatine (1)
einführen! Siehe Abbildung 4: Gehäusedeckel stecken
Gehäuse von unten mit Schraube Torx 3x8 mm (Torx T10) verschließen.
Schutzfolie von Frontscheibe entfernen.
88
B
A
7
8
5 4 3 64 1 2
X3
X2
(1)

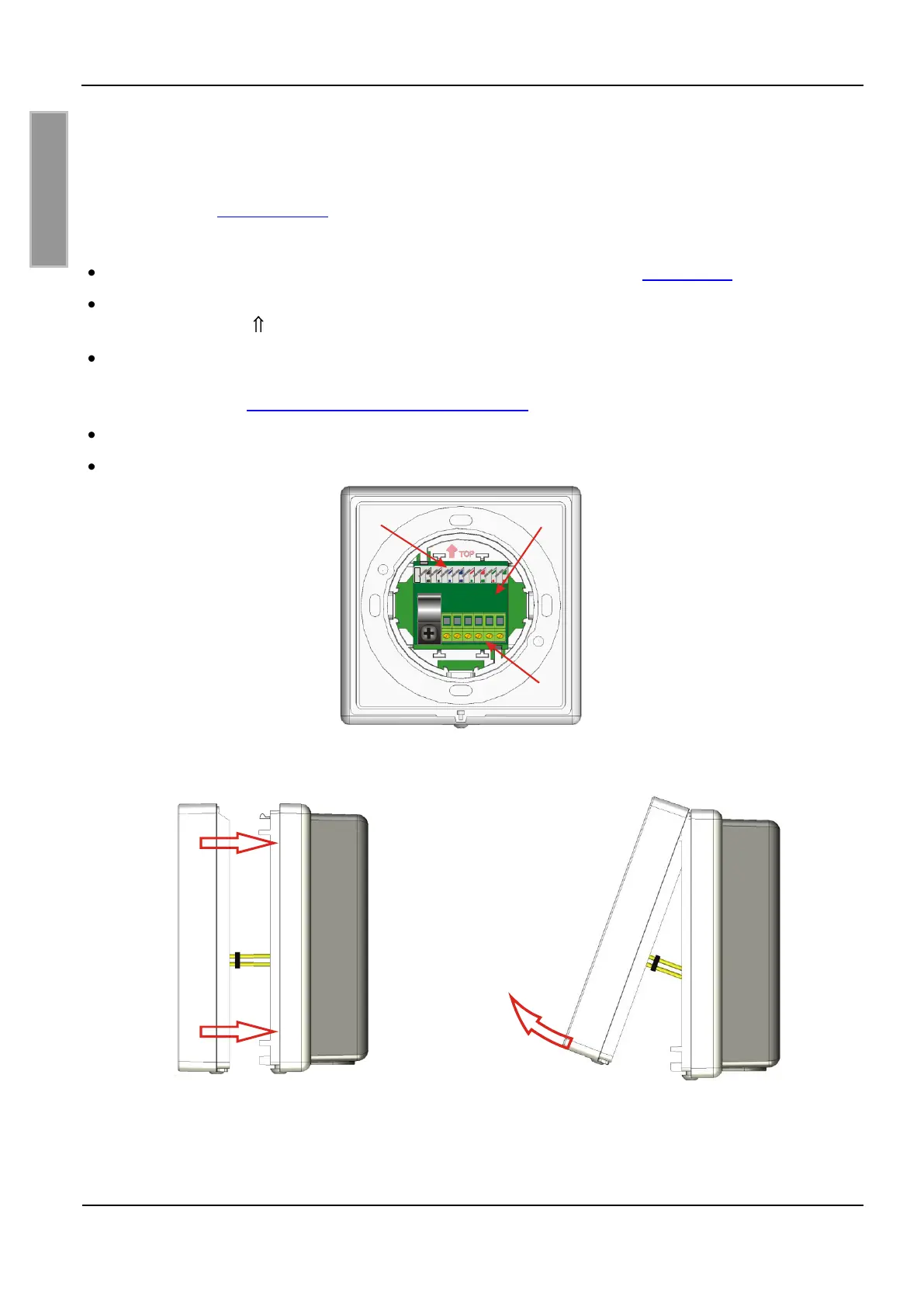

Abbildung 3: Rückansicht mit eingerasteter Anschlussplatine (1)
Abbildung 4: Gehäusedeckel stecken
Abbildung 5: Gehäusedeckel öffnen
