4
1. Anschluss für DC-Hohlstecker 5.5/2.1 mm zur 5 V Spannungsversorgung
2. LED leuchtet bei aktiver Spannungsversorgung
3. HDMI-Ausgang 1, mit Unterstützung von HDMI-ARC und HDMI-CEC. Schließen Sie hier einen
Fernseher an.
4. HDMI-Ausgang 2, beispielsweise zum Anschluss an Videoprojektor, Monitor, Zweitfernseher
5. Einmaliger Tastendruck schaltet zwischen den beiden HDMI Eingängen um. Doppelter
Tastendruck wechselt zwischen den 3 EDID-Modi.
6. HDMI-Eingang 1 für eine HDMI-Quelle oder den HDMI-Ausgang eines AV-Receivers
7. LED leuchtet bei aktivem Eingang 1. Grün = EDID-Copy-Modus, Rot = EDID-Default-Modus,
Rot und Grün = EDID Mixed-Modus
8. HDMI-Eingang 2 für eine HDMI-Quelle oder den HDMI-Ausgang eines AV-Receivers
9. LED leuchtet bei aktivem Eingang 2. Grün = EDID-Copy-Modus, Rot = EDID-Default-Modus,
Rot und Grün = EDID Mixed-Modus
Installation und Betrieb
1. Schließen Sie eine oder zwei HDMI-Signalquellen (z.B. Blu-ray-Player) an die HDMI-Eingänge.
Oder schließen Sie einen AV-Verstärker oder eine Soundbar an.
2. Verbinden Sie 2 HDMI-Senken (z.B. Fernseher und Videoprojektor) mit den HDMI-Ausgängen.
3. Verbinden Sie das Netzteil mit dem HDMI-Splitter und stecken Sie es in eine Steckdose.
Schalten Sie dann einen oder beide Endgeräte Fernseher / Videoprojektor ein, anschließend
den AV-Receiver und eine HDMI-Quelle.

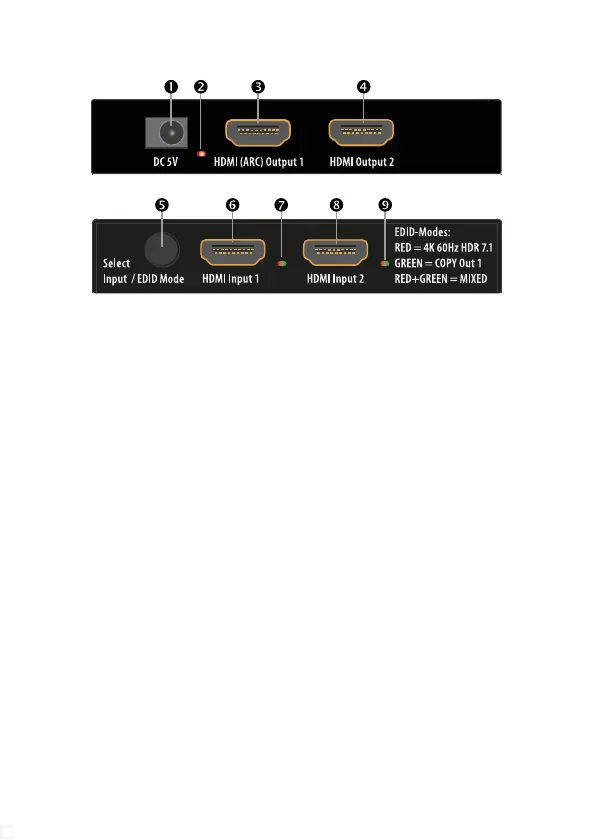

Bedienelemente und Anschlüsse
