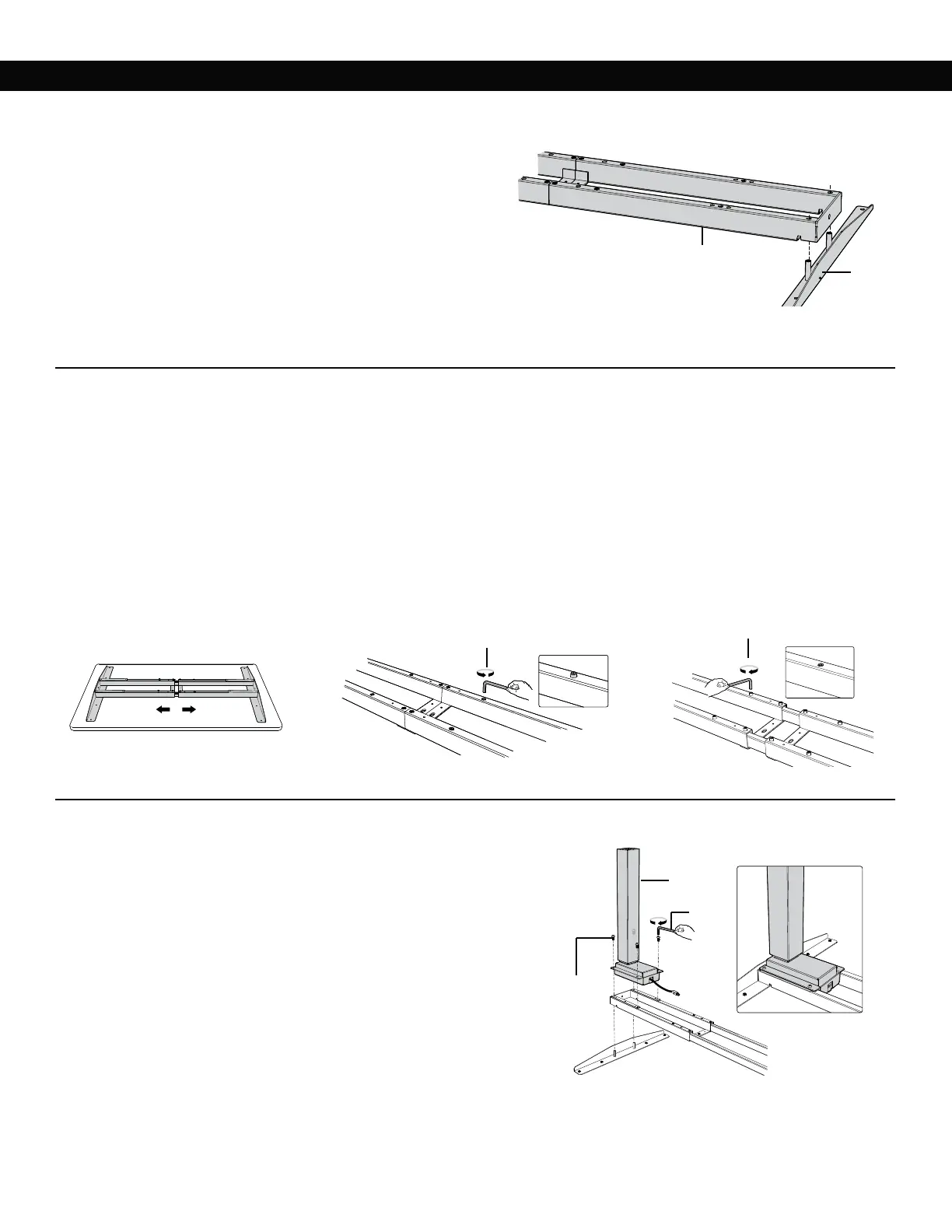

INSTALACJA PODSTAWY
KROK 1
Mocowanie wsporników bocznych
t Odwrócony blat umieścić na miękkiej, czystej powierzchni.
t Rozpakować poprzeczkę i ostrożnie umieścić ją na podłodze.
t Przymocować wspornik boczny do końca poprzeczki.
t Powtarzając te same czynności, zamontować pozostałe wsporniki boczne (x3).
*Uwaga: Należy się upewnić, że poprzeczka i wsporniki boczne są podczas montażu
skierowane do dołu.
A
B
KROK 2
Dostosować położenie ramy przed przymocowaniem jej do blatu
t Ustawić docelową długość prowadnic poprzecznych.
t Za pomocą klucza imbusowego poluzować (8) śrub ustalających po wewnętrznej stronie prowadnic poprzecznych.
t Sprawdzić, czy górne wsporniki po każdej stronie są wyrównane względem wcześniej nawierconych w ramie otworów.
t Po skutecznej regulacji użyć klucza imbusowego, aby ponownie dokręcić śruby ustalające (łącznie 8 sztuk).
T
T
KROK 3
Montaż kolumn podnoszących
t Zdjąć blat w celu dalszej instalacji.
t Włożyć dwie kolumny podnoszące do dwóch końców poprzeczki tak, aby głowice
kolumn podnoszących były skierowane do wewnątrz. Upewnić się, że otwory
montażowe w kolumnach podnoszących są całkowicie wyrównane względem
otworów na śruby w poprzeczce.
t Zamocować kolumnę podnoszącą i wspornik boczny do poprzeczki, wkręcając
4 śruby M6x10 z łbem sześciokątnym za pomocą klucza imbusowego.
t Powtarzając te same czynności, zmontować drugą kolumnę podnoszącą.
M
E/F
T
