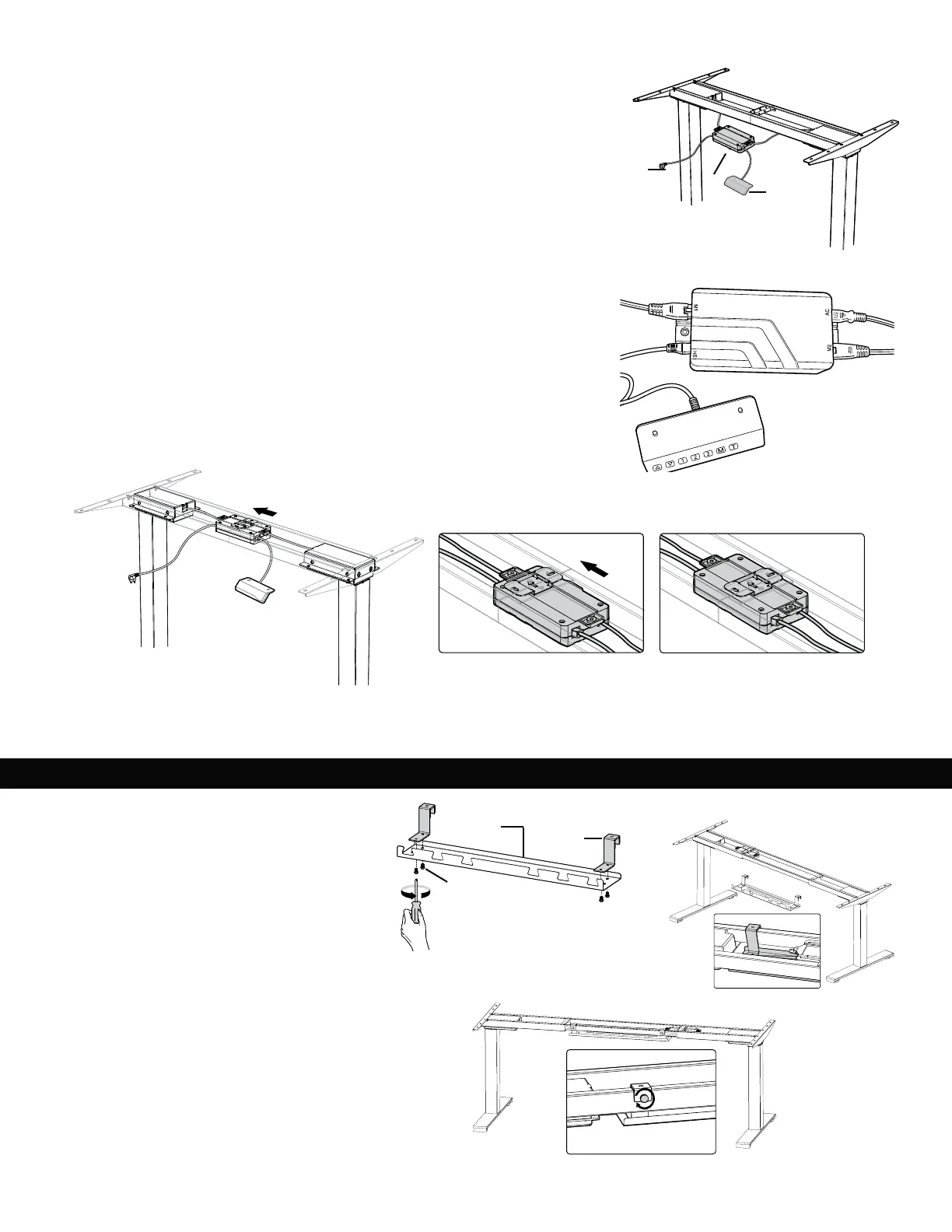

ШАГ 7
Крепление шнуров
t ǮȜȒȟȜȓȒȖțȖȠȓȒȏȍȦțȡȞȍȒȏȖȐȍȠȓșȭȘȒȏȡȚȝȜȞȠȍȚȟȜȎȓȖȣȟȠȜȞȜțȎșȜȘȍȡȝȞȍȏșȓțȖȭȟ
пометками «M1» и «M2».
t Подсоедините шнур регулирующего устройства к порту с пометкой «HS».
t Вставьте шнур питания в порт с пометкой «AC».
t Совместите крепежную пластину с правым концом слота блока управления. Задвиньте
блок управления в крепежную пластину с левой стороны до упора.
t Повторите те же действия со вторым рабочим столом.
ǮȞȖȚȓȥȍțȖȓǰșȜȠ ȎșȜȘȍ ȡȝȞȍȏșȓțȖȭ ȒȜșȔȓț ȎȩȠȪ țȍȝȞȍȏșȓț ȏȏȓȞȣ ǫȓȔȒȡ ȒȏȡȚȭ
портами и двумя подъемными колоннами связь отсутствует.
**Примечание. Изображение регулирующего устройства (контроллера) приведено только для справки. Внешний вид реального изделия
может отличаться от изображенного на рисунке.
УСТАНОВКА КОМПЛЕКТУЮЩИХ. КАБЕЛЬНЫЙ ЛОТОК
Кабельный лоток
t Совместите монтажные отверстия на
ȒȓȞȔȍȠȓșȭȣ ȘȍȎȓșȪțȜȐȜ șȜȠȘȍ ȟ ȞȓȕȪȎȜȏȩȚȖ
отверстиями на кабельном лотке. Используя
крестообразную отвертку, выполните монтаж
держателей кабельного лотка с помощью
4 винтов с крестообразным шлицем.
t Повесьте кабельный лоток на поперечную
штангу.
t ǦȍȠȭțȖȠȓȞȡȥȘȖțȍȒȓȞȔȍȠȓșȭȣȘȍȎȓșȪțȜȐȜșȜȠȘȍ
t Повторите эти же действия для монтажа другого
кабельного лотка.
