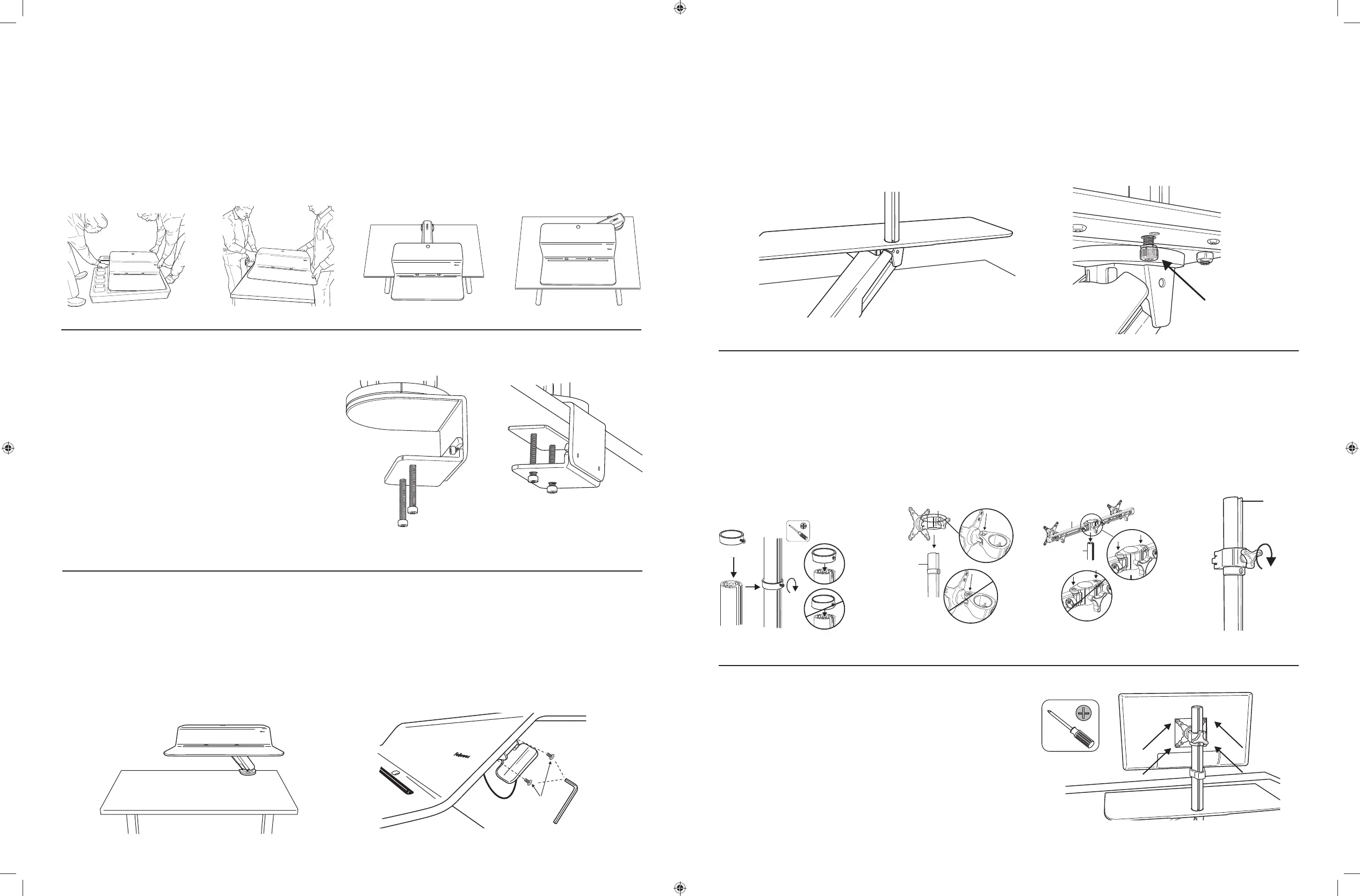

FASE 3
Sollevamento del Sit-Stand
• Rimuovere la fascetta di bloccaggio dalla leva, sul lato destro della piattaforma.
• Sollevare il Sit-Stand azionando la leva.
• (Opzionale) Se si desidera avere la leva sul lato sinistro della piattaforma rimuovere i bulloni (2) M6 x 10 mm che fissano la maniglia con la chiave
a brugola da 4 mm (K). Fissarla sul lato sinistro.
FASE 5
Fissaggio del/i monitor
• Fissare il/i monitor al gruppo VESA con le viti a testa troncoconica Phillips M5 x
12mm (F) o M4 x 12 mm (G), in base al monitor.
FASE 4A
Fissaggio del braccio per il monitor
• Installare il palo del monitor (2) collocandolo nell’apposito foro sulla piattaforma e inserire la vite M10 (D) con la rondella di fissaggio (A) nella
parte inferiore della piattaforma.
• Serrare la vite M10 (D) con la brugola a L da 8 mm (E).
• Azionare la leva e abbassare la superficie di lavoro sulla scrivania.
FASE 4B
Fissaggio del braccio per il monitor
• Montare l’elemento di fissaggio (4) al palo del monitor e serrarlo all'altezza desiderata, usando un cacciavite a stella (immagine A).
• Innestare il gruppo VESA sul palo del monitor (2) e fissarlo tramite la manopola sul retro (immagini B/C).
• Inserire il cappuccio sulla cima del palo e fissarlo con la vite M4 (B) e la chiave a brugola da 4 mm (C).
Braccio per monitor singolo Braccio per due monitor
A
AB
A
AB C
B
B
K
J/L
J/L
A/D/E
F/G
2
2
3
1/B/C
3
FASE 2
Morsetto
• Inserire 2 viti M8 (L) nel morsetto.
• Collocare la piastra di supporto del morsetto (
H) sopra le viti
M8 (L). Accertarsi che la punta delle viti sia allineata ai fori
sulla piastra di supporto del morsetto (
H).
• Serrare le viti M8 (L) con la chiave a brugola da 6 mm (J)
fino ad assicurare la piastra di supporto del morsetto (
H) alla
scrivania.
ABCD
FASE 1C
Apertura della confezione e determinazione della posizione di installazione
• Sollevare, in due, la base e la superficie di lavoro (6) per toglierle dalla confezione.
• Portare la base e la superficie di lavoro (6) sul tavolo.
• Determinare la posizione di installazione preferita.
Nota: se la posizione preferita è il centro del tavolo, è necessario che la posizione iniziale sia decentrata rispetto al centro esatto (immagine D).
H
