PORTUGUÊS
Estação de trabalho em pé/sentado Lotus™ RT
CONTINUAÇÃO DO CONTEÚDO
INSTRUÇÕES DE SEGURANÇA/ADVERTÊNCIA

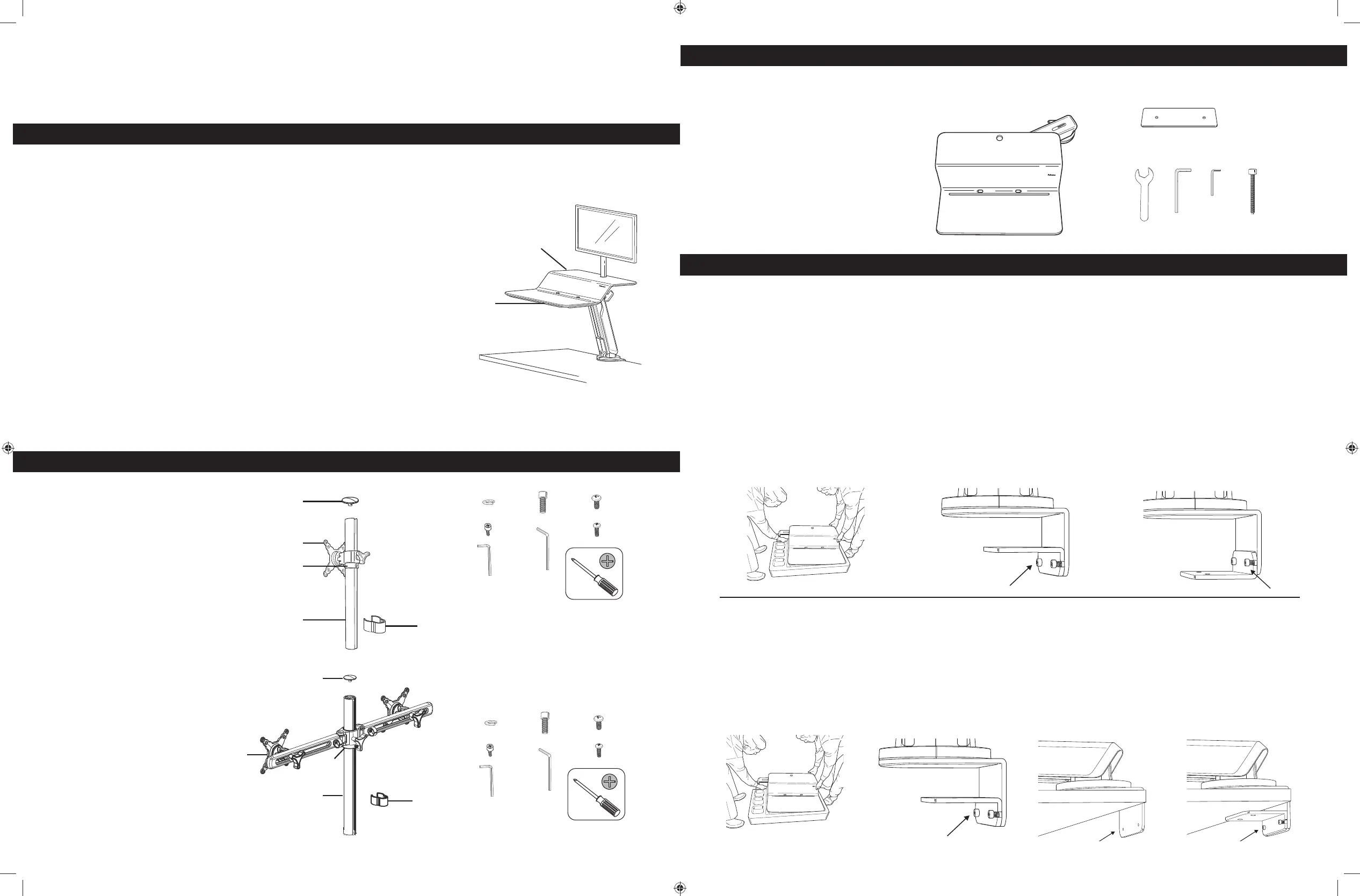

CONTEÚDO
≤ 30 lbs
≤ 13,61 kg
Peças do braço para monitor
1 Tampa x1
2 Haste x1
3 Dispositivo VESA x1
4 Encaixe x1
5 Clipe de cabo x1
Ferragens
A Anilha de pressão, DE 16 mm,
10,5x2,5mm x1
B Parafuso de cabeça hexagonal
M4x10mm x1
C Chave Allen de 4 mm x1
D Parafuso de cabeça hexagonal
M10x2,5mm x1
E Chave em L hexagonal de 8 mm x1
F Parafuso Phillips de cabeça panela
M5x12mm x4 (Individual),
8(Duplo)
G Parafuso Phillips de cabeça panela
M4x12mm x4 (Individual),
8(Duplo)
Peças da estação de trabalho
em pé/sentado
6 Base + superfície de trabalho x1
Ferragens
H Placa de suporte com grampo x1
I Chave inglesa de 10 mm x1
J Chave Allen de 6 mm x1
K Chave Allen de 4 mm x1
L Parafuso de cabeça hexagonal
longo de 65 mm, com
enroscamento M8 x 1,25 mm x2
Outras ferramentas necessárias
Chave de fendas Phillips
• ADVERTÊNCIA: PONTO DE APERTO! NÃO COLOQUE AS MÃOS OU OUTROS OBJETOS SOB A PLATAFORMA OU
BRAÇO DURANTE O RESPETIVO FUNCIONAMENTO. PODEM OCORRER LESÕES GRAVES.
• ADVERTÊNCIA: NÃO EXCEDA A CAPACIDADE DE PESO MÁXIMA INDICADA. PODE PROVOCAR DANOS MATERIAIS
OU LESÕES GRAVES.
• ATENÇÃO: PERIGO AQUANDO DE ELEVAÇÃO! SÃO NECESSÁRIAS DUAS PESSOAS PARA MOVER A ESTAÇÃO DE
TRABALHO. PODE PROVOCAR DANOS MATERIAIS OU LESÕES GRAVES.
• Assegure-se que os comprimentos dos cabos são suficientes e de que segue as instruções neste manual para
oencaminhamento dos mesmos. A não observância destas instruções pode resultar em danos no equipamento
ou em lesões corporais.
•
NÃO ajuste a definição de tensão até todo o equipamento e acessórios terem sido colocados na estação de trabalho.
• NÃO se apoie sobre a plataforma do teclado.
• Compatível unicamente com o Kit de Braço para Ecrã Fellowes para a Lotus.
• Certifique-se de que a secretária ou a superfície de montagem está nivelada e consegue suportar o peso
combinado da estação de trabalho e dos acessórios.
• Remova todo o equipamento e acessórios da estação de trabalho antes de mover a mesma.
• Não deve ser utilizado com superfícies de vidro. Espessura máxima da secretária: 3" (76 mm)/Espessura
mínima da secretária ¾" (19 mm)
Assegure que a estação de trabalho em pé/sentado é bem fixada à secretária/mesa para evitar ferimentos ou danos no produto.
A
A
DFx8
x4
x8
x4
F
D
EG
G
E
IKLx2J
B
B
C
C
1
6
H
1
3
4
2
5
3
2
5
4
MONTAGEM
PASSO 1B
Instalação com grampo em espaço limitado
• Utilize 2 pessoas para elevar a base e a superfície de trabalho (6) para fora da caixa
• Remova o grampo utilizando a chave Allen de 4 mm (K)
• Coloque na traseira da secretária e instale novamente o grampo sob a secretária. Passe ao passo 1C
PASSO 1A
Instalação com grampo para mesas com maior espessura
• O grampo é fornecido montado para acomodar mesas com 1 5/8" (41,27mm) de espessura e requer um espaço livre de 3 13/16" (96,52mm)
atrás da secretária. Se a sua mesa for mais espessa, passe para o Passo 1A. Se a sua secretária estiver perto de uma parede e tiver um espaço
limitado, 1/4" a 3 13/16" (6,35mm a 96,4mm), passe ao passo 1B. Se nenhum se aplicar, passe ao passo 1C.
• Utilize 2 pessoas para elevar a base e a superfície de trabalho (6) para fora da caixa
• Solte um parafuso do grampo e remova o outro utilizando a chave Allen de 4 mm (K)
• Deslize o grampo para fora para mudar a orientação. Deslize de volta conforme apresentado na imagem C
• Volte a instalar o parafuso e aperte o outro. Assegure-se que ambos estão corretamente fixos. Passe ao passo 1C
A
AB C
BC D
KK
K
K
K
≤ 5 lbs
≤ 2,27 kg
