10
11

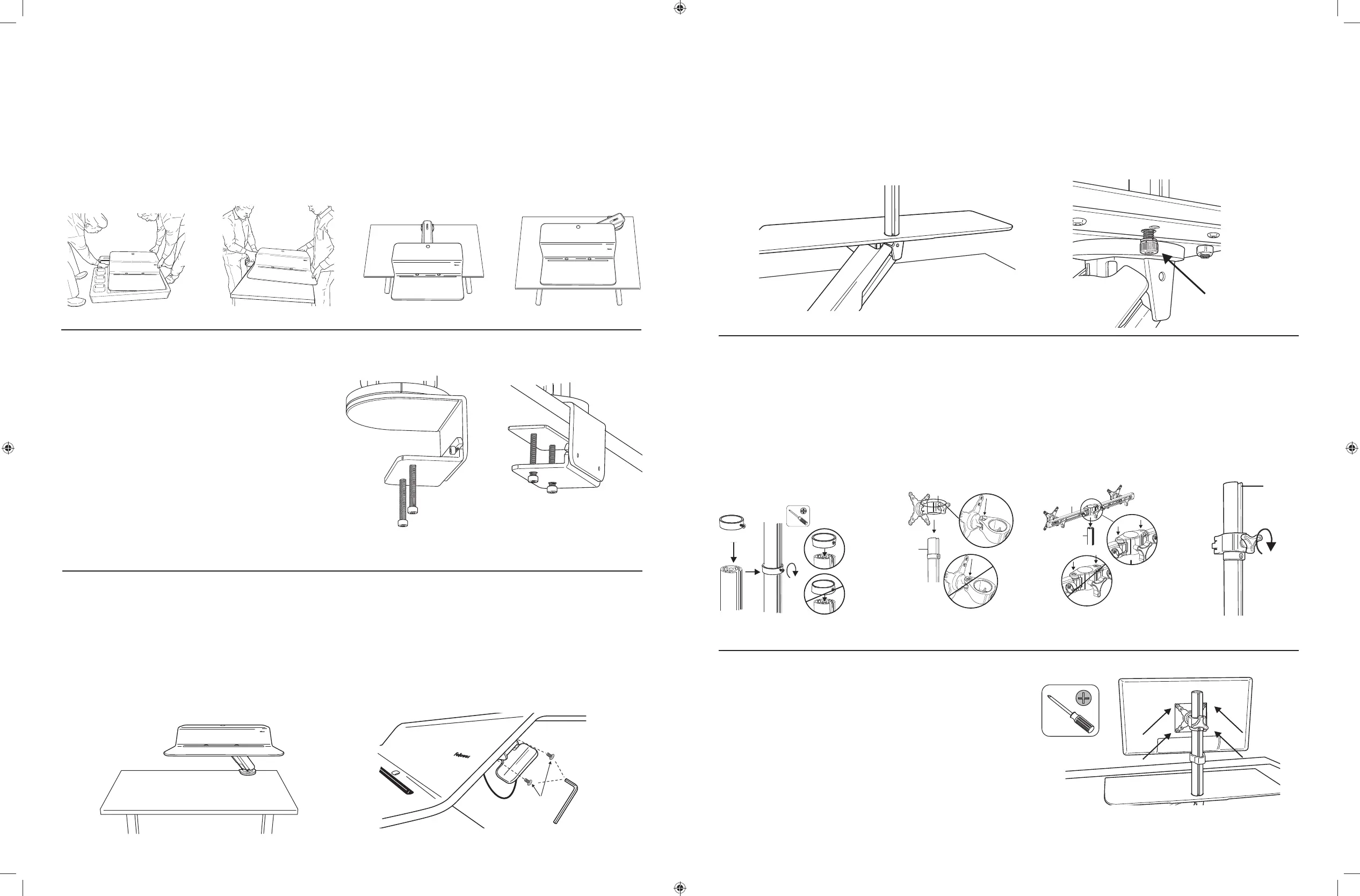

ÉTAPE 3
Levage de la station de travail assis/debout
• Enlevez le serre-câble du levier du côté droit de la plateforme
• Actionnez le levier et levez la station de travail assis/debout
• (Facultatif) Si vous voulez placer le levier du côté gauche de la plateforme, enlevez les (2) boulons M6 x 10mm maintenant le manche à l’aide
de la clé Allen de 4mm (K). Attachez-le de nouveau du côté gauche
ÉTAPE 5
Fixation du (des) moniteur(s)
• Fixez votre (vos) moniteur(s) à l’assemblage VESA à l’aide des vis à tête cruciforme
M5 x 12mm (F) ou M4 x 12mm (G) fournies, en fonction de votre moniteur
ÉTAPE 4A
Fixation du bras de moniteur
• Installez la barre de moniteur (2) en la plaçant dans l’orifice de la plateforme et en insérant une vis M10 (D) avec une rondelle de verrouillage
(A) à travers le dessous de la plateforme
• Serrez la vis M10 (D) à l’aide de la clé en L hex. de 8mm (E)
• Actionnez le levier et baissez la surface de travail sur le bureau
ÉTAPE 4B
Fixation du bras de moniteur
• Attachez le raccord (4) à la barre de moniteur et serrez-le à l’aide d’un tournevis cruciforme lorsqu’il se trouve à la hauteur désirée (image A)
• Faites glisser l’assemblage VESA sur la barre de moniteur (2) et serrez à l’aide du bouton situé à l’arrière (images B/C)
• Insérez le couvercle sur le dessus de la barre et fixez-le en utilisant une vis M4 (B) et une clé Allen de 4mm (C)
Bras de moniteur simple Bras de moniteur double
A
AB
A
AB C
B
B
K
J/L
J/L
A/D/E
F/G
2
2
3
1/B/C
3
ÉTAPE 2
Pince
• Insérez deux vis M8 (L) dans la pince
• Placez la plaque de support pour pince (
H) au-dessus des vis
M8 (L). Assurez-vous que le bout des vis soit aligné avec les
trous de la plaque de support pour pince (
H)
• Serrez les vis M8 (L) avec la clé Allen de 6mm (J) jusqu’à ce
que la plaque de support pour pince (
H) soit fixée solidement
au bureau
ABCD
ÉTAPE 1C
Déballage et détermination de la position assise initiale
• Utilisez 2 personnes pour enlever la base et la surface de travail (6) de la boîte
• Faites glisser la base et la surface de travail (6) sur la table
• Déterminez votre position assise initiale souhaitée
Remarque: Si votre position assise souhaitée est au centre de la table, choisissez une position de départ qui est à l’écart du centre (image D)
H
