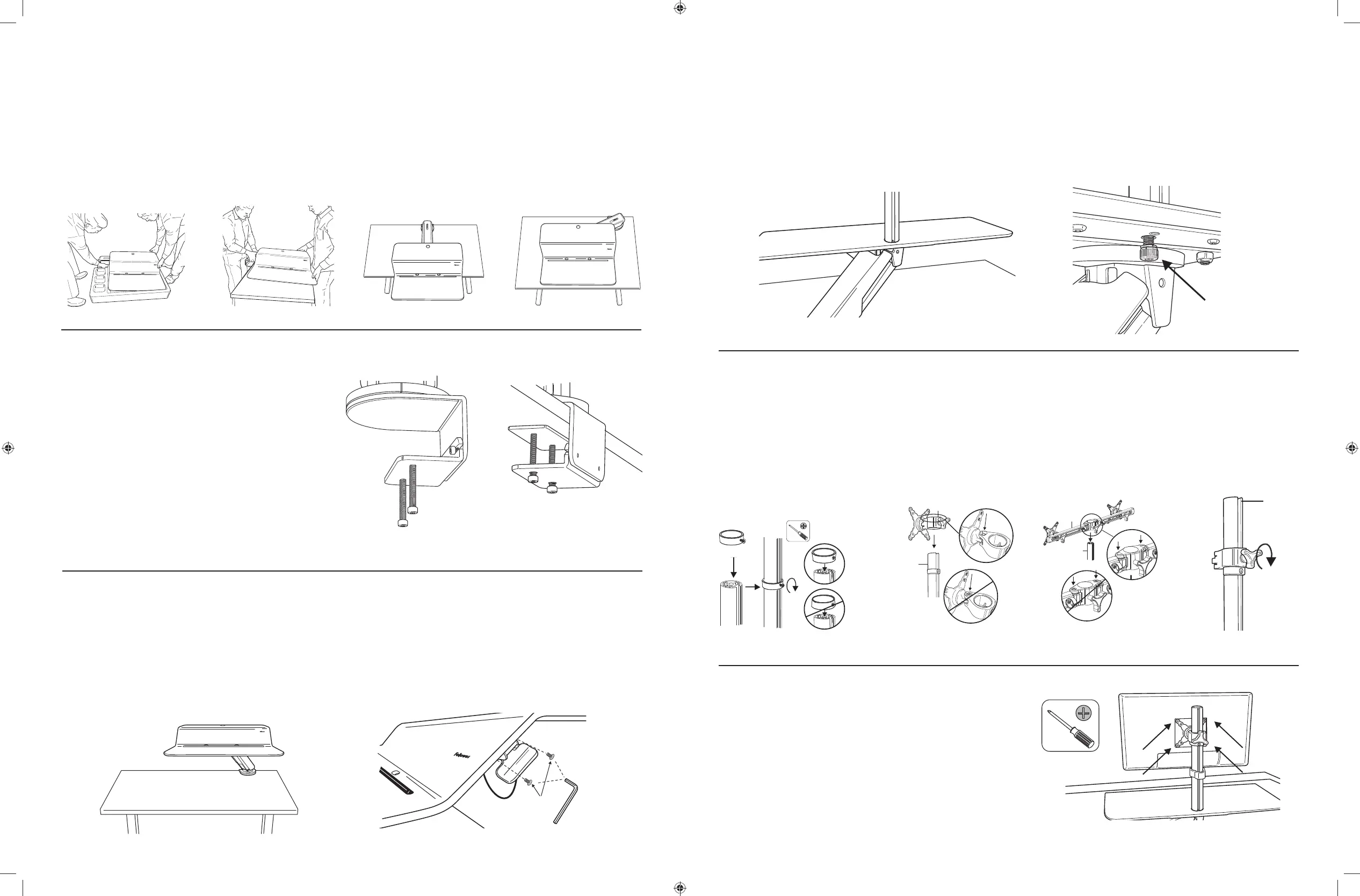

PASO 3
Suba el soporte para escritorio de pie o sentado
• Extraiga el sujetador plástico de la palanca de la derecha de la plataforma
• Encaje la palanca y suba el soporte para escritorio de pie o sentado
• (Opcional) Si desea la palanca en la parte izquierda de la plataforma, extraiga los (2) pernos M6 x 10 mm que sujetan el mango con la llave Allen
de 4 mm (K). Vuelva a colocarla en la parte izquierda
PASO 5
Fije el monitor o los monitores
• Fije su(s) monitor(es) al montaje de VESA usando los tornillos de cabeza troncónica
Phillips M5 x 12 mm (F) o M4 x 12 mm (G), dependiendo del monitor
PASO 4A
Coloque el brazo del monitor
• Instale el poste del monitor (2) colocándolo en la muesca de la plataforma e insertando el tornillo M10 (D) con la arandela de bloqueo (A) a través
de la parte inferior de la plataforma
• Ajuste el tornillo M10 (D) con una llave en L hexagonal de 8 mm (E)
• Encaje la palanca y baje la superficie de trabajo hasta el escritorio
PASO 4B
Coloque el brazo del monitor
• Instale el acople (4) al poste del monitor y apriételo con un destornillador Phillips cuando esté a la altura deseada (imagen A)
• Deslice el montaje de VESA al poste de monitor (2) y apriételo usando la perilla de la parte posterior (imágenes B/C)
• Inserte la cubierta encima del poste y asegúrela con un tornillo M4 (B) y una llave Allen de 4 mm (C)
Brazo para un solo monitor Brazo para monitor dual
A
AB
A
AB C
B
B
K
J/L
J/L
A/D/E
F/G
2
2
3
1/B/C
3
PASO 2
Abrazadera
• Inserte dos tornillos M8 (L) en la abrazadera
• Coloque la placa de soporte de abrazadera (
H) encima de los
tornillos M8 (L). Asegúrese de que las puntas de los tornillos
estén alineadas con los agujeros de la placa de soporte de
abrazadera (
H)
• Apriete los tornillos M8 (L) con la llave Allen de 6 mm (J)
hasta que la placa de soporte de abrazadera (
H) quede fijada
en el escritorio
ABCD
PASO 1C
Desempaquete y determine la posición inicial de ajuste
• Utilice 2 personas para sacar la base y la superficie de trabajo (6) de la caja
• Deslice la base y la superficie de trabajo (6) a la mesa
• Determine su posición inicial de ajuste deseada
Nota: Si su posición de ajuste deseada está en el centro de la mesa, seleccione una posición inicial que esté fuera del centro (imagen D)
H
