mm Zoll Zahl der Seiten
6 1/4 2-20
8 5/16 21-40
10 3/8 41-55
12 1/2 56-90
16 5/8 91-120
19 1 1/16 121-150
22 7/8 151-180
25 1 181-200
32 1 1/4 201-240
38 1 1/2 241-340
45 1 3/4 341-410
51 2 411-500
DEUTSCH
LEISTUNGSMERKMALE
WICHTIGE SICHERHEITSHINWEISE
Beim Stanzen:
- Immer darauf achten, dass das Gerät auf einer stabilen Unterlage steht
- Restblätter teststanzen und das Gerät vor dem Stanzen der endgültigen Doku-
mente einstellen
- Heftklammern und andere Metallteile vor dem Stanzen entfernen
- Nie die angegebene Geräteleistung überschreiten
KAMMDURCHMESSER UND DOKUMENTGRÖSSEN
VORSICHT
8
Stanzleistung
Papierseiten
80 g / 20 lbs 25 Blätter
Transparentdeckblätter
100-200 Mikron / 4-8 mil 3 Blätter
200+ Mikron / 8+ mil 2 Blätter
Andere Standarddeckblätter
160-270 g / 40-60 lbs 3 Blätter
270+ g / 60+ lbs 2 Blätter
Abfallfachfassungsvermögen ca. 1500 Blätter
Bindeleistung
Max. Kammgröße 50 mm
Max. Dokument (80 g / 20 lbs) 500 Blätter
Technische Daten
Papiermaße A4
Stanzschlitze 21
Schlitz-Pitch 14,28 mm / 9/16”
Verstellbare Seitenführung ja
Nettogewicht 7 kg / 15,4 lbs
Abmessungen (HxTxL) 130 x 390 x 460 mm / 5,1” x 15,4” x 18,2”
Zur späteren Bezugnahme bitte aufheben.
Binderückendurchmesser
Alle Hinweise vor dem
Gebrauch des Geräts lesen!
Benötigen
Sie Hilfe?
Kundendienst….
www.fellowes.com
Lassen Sie sich von unseren
Experten bei der Lösung beraten.
Rufen Sie immer zuerst Fellowes an,
bevor Sie den Händler kontaktieren,
bei dem Sie das Gerät gekauft haben.

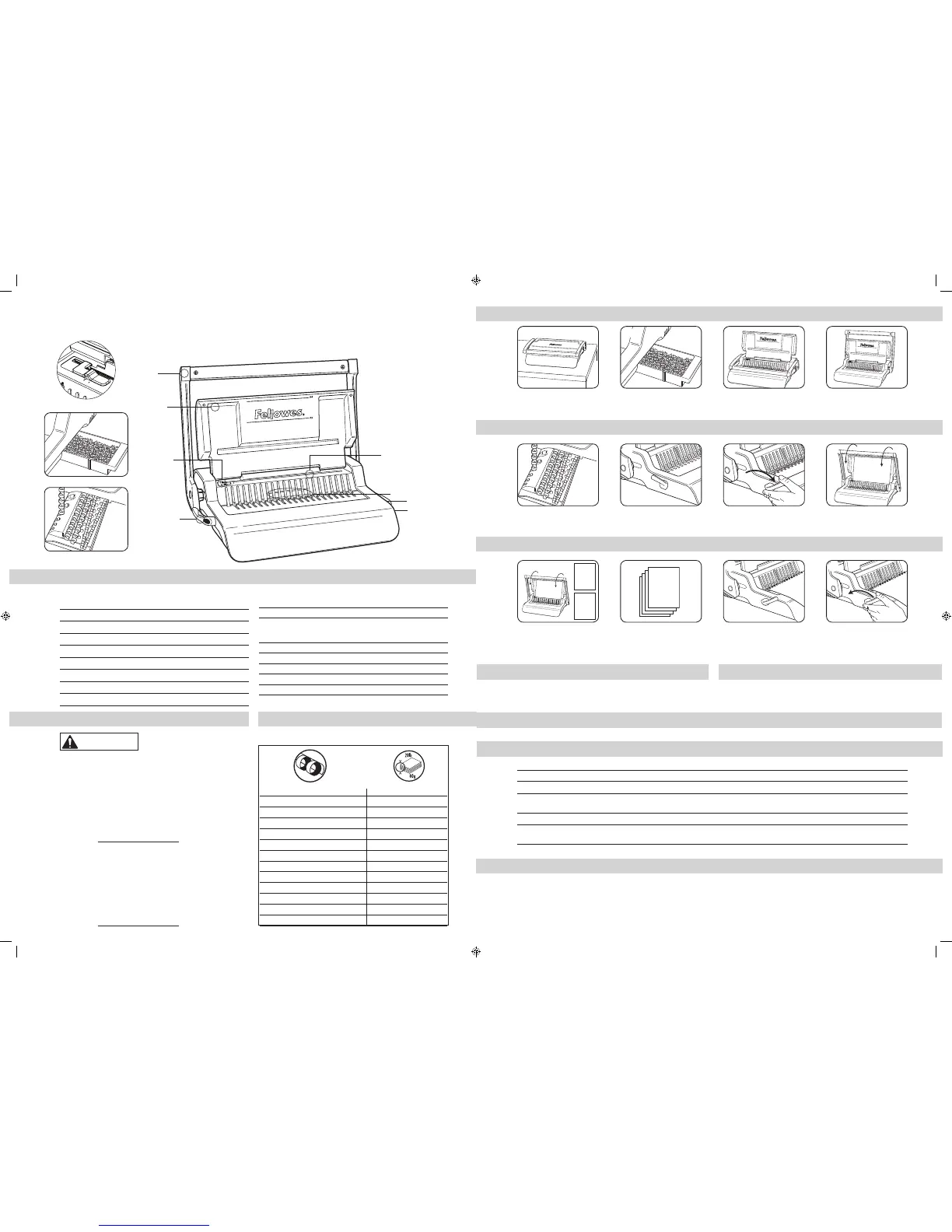

Kammablage und Dokumentenmaß
Abfallfach
Kammablage und
Dokumentenmaß
Dokumentstütze
(Deckel)
Papiereinzug
Stanzgriff
Kammöffnungshebel
Sichtfenster
Abfallfach
Verstellbare
Seitenführung
KORRIGIEREN EINES GEBUNDENEN DOKUMENTS
ENTFERNEN DER PAPIERABFÄLLE
GARANTIE
Fellowes garantiert, dass alle Teile des Bindegeräts für einen Zeitraum von 2 Jahren ab Kaufdatum durch
den Erstkäufer frei von Material- und Verarbeitungsfehlern sind. Sollte sich ein Teil während der Garantiezeit
als defekt erweisen, haben Sie nach Fellowes Ermessen einzig und allein Anspruch auf kostenlose Reparatur
oder kostenlosen Ersatz des defekten Teils. Diese Garantie schließt Missbrauch, unsachgemäße Handhabung
und unbefugte Reparaturen aus. Alle stillschweigenden Garantien, einschließlich die der Marktgängigkeit oder
Eignung für einen bestimmten Zweck, werden hiermit auf die Dauer der vorstehend angeführten Garantiezeit
beschränkt. Auf keinen Fall haftet Fellowes für eventuell im Zusammenhang mit diesem Produkt auftretende
Folgeschäden. Diese Garantie gewährt Ihnen bestimmte Rechte. Es können Ihnen noch weitere bzw. andere
Rechte zustehen, die sich von dieser Garantie unterscheiden. Dauer, Bedingungen und Konditionen dieser
Garantie gelten weltweit, außer lokale Gesetze schreiben andere Begrenzungen, Einschränkungen oder
Konditionen vor. Um weitere Einzelheiten zu erfahren oder Serviceleistungen im Rahmen dieser Garantie in
Anspruch zu nehmen, wenden Sie sich bitte an Fellowes oder Ihren Händler.
9
EINRICHTUNG
FEHLERDIAGNOSE UND -BEHEBUNG
Problem
Gestanzte Löcher sind nicht mittig
Gerät stanzt nicht
Gestanzte Löcher verlaufen nicht parallel zum Rand.
Löcher werden nur teilweise gestanzt
Beschädigte Stanzränder
Abfallfachlecks
Ursache
Seitenführung ist nicht eingestellt
Blockierung
Unter den Stanzstempeln steckt Schmutz.
Blätter sind nicht richtig mit dem Stanzmuster ausgerichtet.
Mögliche Überladung des Geräts
Abfallfach ist nicht richtig eingesetzt oder die „Berstfunktion“ wurde aktiviert
Lösung
Stellen Sie die Kantenführung ein, um die Papier- oder Abdeckungsgröße zu korrigieren.
Prüfen, ob das Abfallfach leer ist. Den Papiereinzug auf Blockierungen überprüfen.
Einen steifen Karton in den Papiereinzug stecken. Den Karton seitlich hin und her schieben, um
etwaige Papierreste in das Abfallfach zu schieben.
Die Seitenführung einstellen und Restblätter teststanzen, bis die Einstellung stimmt
Plastikdeckblätter zusammen mit Papierblättern stanzen. Die Anzahl der Blätter pro
Stanzvorgang verringern.
Prüfen, ob das Abfallfach leer ist und die „Berstfunktion“ geschlossen ist.
1. Immer darauf achten, dass das Gerät
auf eine stabilen Unterlage steht.
2. Prüfen, ob das Abfallfach leer ist
und richtig sitzt.
3. Den Deckel öffnen. Sicherstellen, dass
der Kammöffnungshebel nach hinten
gedrückt wurde.
4. Den Stanzgriff senkrecht stellen.
VOR DEM BINDEN
1. Den richtigen Kammdurchmesser
mithilfe des Kammablagefachs
bestimmen.
2. Den Plastikkamm in den
Mechanismus einsetzen.
3. Zum Öffnen des Kamms den
Kammöffnungshebel nach vorne ziehen.
4. Ein paar Restblätter teststanzen,
um die Einstellung der Seitenführung
zu prüfen.
BINDEN - SCHRITTWEISE ANLEITUNG
3. Die gestanzten Blätter direkt auf
den offenen Kamm legen. Mit der
Vorderseite des Dokuments beginnen.
4. Wenn alle gestanzten Blätter auf dem
Kamm liegen, den Kammhebel nach hinten
drücken, um den Kamm zu schließen. Das
gebundene Dokument entnehmen.
2 3 4
21 3 4
21 3 4
Zusätzliche Seiten können jederzeit eingefügt bzw. können Seiten
entnommen werden, indem der Kamm wie bereits beschrieben geöffnet
oder geschlossen wird.
Das Abfallfach befindet sich unter dem Gerät und bietet Zugang von der rechten
Seite. Am besten ist es, das Fach regelmäßig zu leeren.
LAGERUNG
Den Stanzgriff waagrecht stellen. Den Deckel schließen.
30
Max. 25
(80 gsm)
(20 lb)
