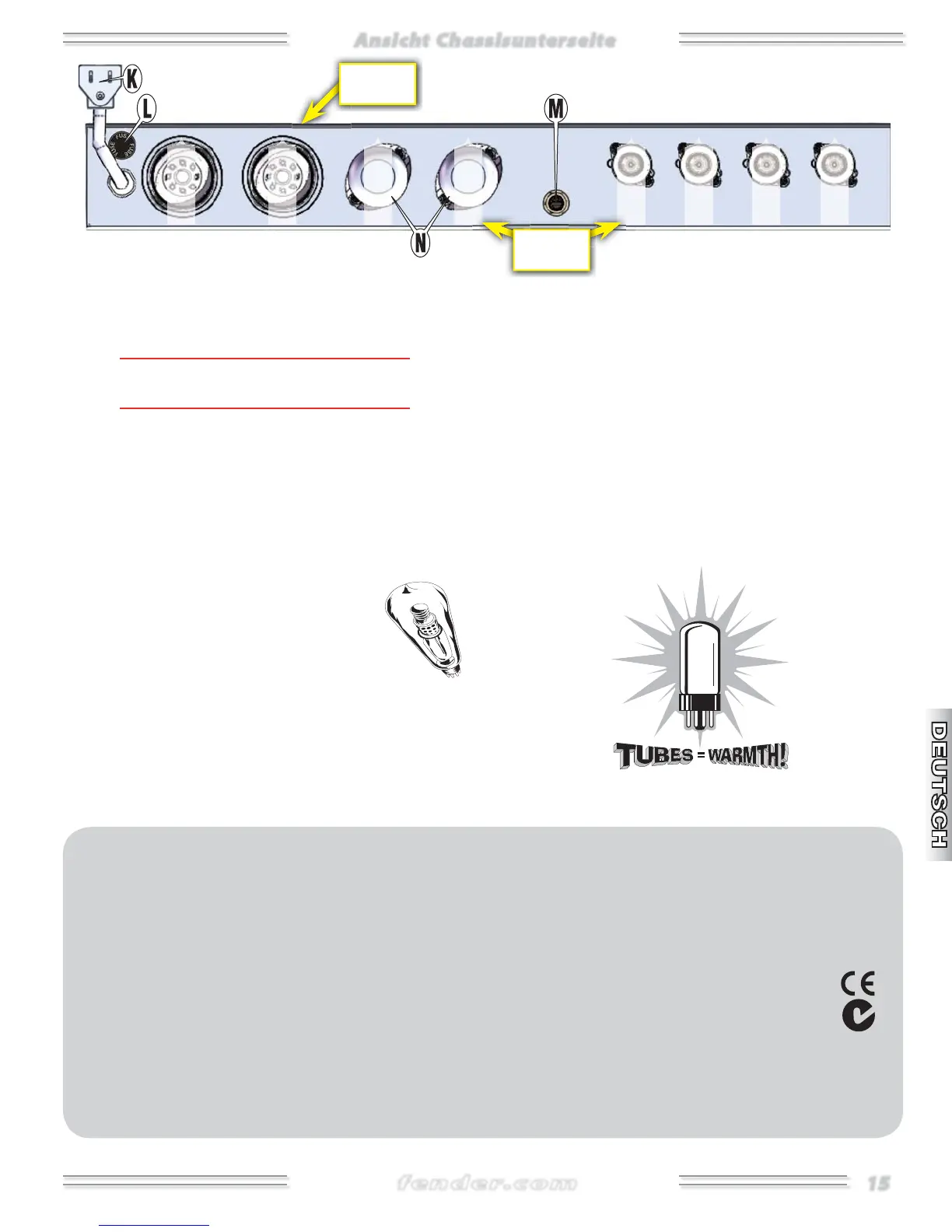

Ansicht Chassisunterseite
Ansicht Chassisunterseite
12
A
X
7
12
A
X
7
12
A
X
7
5
U
4
GB
5
U
4
GB
6
L
6
GC
6
L
6
GC
12
A
X
7
K. NETZKABEL Schließen Sie das Netzkabel an eine geerdete
Steckdose an, die den Spannungs- und Frequenzangaben auf
dem Info-Label des Amps entspricht.
♫
Das Info-Label finden Sie auf der Innenseite des Gehäuses
links, von der Amp-Rückseite aus gesehen.
L. SICHERUNG Schützt den Verstärker vor elektrischen Fehlern.
Benutzen Sie als Ersatz für eine durchgebrannte Sicherung nur
den Typ und Nennwert, der auf dem Info-Label angegeben ist.
M. FUSSSCHALTERBUCHSE Schließen Sie hier den mitge lie fer-
ten Fußschalter an, um den Vibrato-Effekt via Fernbedienung
ein/auszuschalten.
N. FENDER® GROOVE TUBES® Ihr neuer Fender-Verstärker ist
mit den hochwertigsten Röhren ausgestattet, die weltweit von
verschiedenen Herstellern bezogen werden.
Aufgrund der manchmal unregelmäßigen
Versorgung, kann der spezielle, in jedem Ver-
stärker verwendete Röhrentyp unangekündigt
gewechselt werden.
Achten Sie beim Ersetzen von Ausgangsröhren
bitte auf die speziellen Röhrenmarkierungen
auf den Originalröhren, die ab Werk mit dem Amp geliefert
werden. Beispiel: Zu den von Fender benutzten L Ausgangs-
röhrentypen gehören unter anderen: LGC, LWXT, LGE
etc. Die Installation eines anderen Typs erfordert mög licher-
weise beträchtliche Einstellungen durch einen quali fizier ten
Tech ni ker, um eine vermin derte Verstärker leist ung und Röhren-
lebens dauer zu vermei den.
Zudem testet und sortiert Fender Groove Tubes viele der
Ausgangsröhren und markiert sie entsprechend der gemes se-
nen Leistung mit einer Feinabstufung von - und eventuell
einer Grobabstufung in den Farben BLAU, WEISS oder ROT. Ein
Paar abgestimmter Ausgangsröhren mit der glei chen Fein ab-
stufung (und gegebenenfalls Grobabstufung) wie die Original-
röhren sind der perfekte Ersatz. Allerdings können Sie auch
Ersatzröhren, deren Feinabstufung um einen Wert von den
Originalröhren abweicht, ohne erneutes Einmessen der Vor-
span nung verwenden.
Bei Fragen oder Anliegen setzen Sie sich bitte mit Ihrem
Fender-Fach händler oder einem autorisierten Service Center in
Verbindung.
Technische Daten
TYP: PR 1169
TEILENUMMERN: 8141500000 (120V, 60Hz) 8141501000 (110V, 60Hz) TW 8141503000 (240V, 50Hz) AUS 8141504000 (230V, 50Hz) UK
8141505000 (220V, 50Hz) ARG 8141506000 (230V, 50Hz) EU 8141507000 (100V, 50/60Hz) JPN 8141509000 (220V, 60Hz) ROK
LEISTUNGSAUFNAHME: 270W AUSGANGSLEISTUNG: 40W RMS an 4Ω @ 5% Klirrfaktor, 1kHz
EINGANGSIMPEDANZ: INPUT 1: 1MΩ INPUT 2: 136kΩ
LAUTSPRECHER: zwei 8Ω, 12" (31 cm) Fender® Spezial Weber/Eminence® mit AlNiCo Magneten (T/Nr: 0064418000)
RÖHREN: zwei 6L6GC (T/Nr: 0059778000); zwei 5U4GB (T/Nr: 0030031000); vier 12AX7 (T/Nr: 0013334100)
SICHERUNG: 100V–120V VERSIONEN: F 3A L, 250V 220V–240V VERSIONEN: F 1,6A L, 250V
ZUBEHÖR (IM LIEFERUMFANG): FUSSSCHALTER: 1-tastig, Vibrato ein-aus (T/Nr: 0994049000) SCHUTZHÜLLE: (T/Nr: 0064428000)
ABMESSUNGEN: HÖHE: 52,1 cm BREITE: 62,2 cm TIEFE: 22,9 cm GEWICHT: 24 kg
Technische Daten können unangekündigt geändert werden.
Amp-
Rückseite
Röhren-
positionen
15
