17

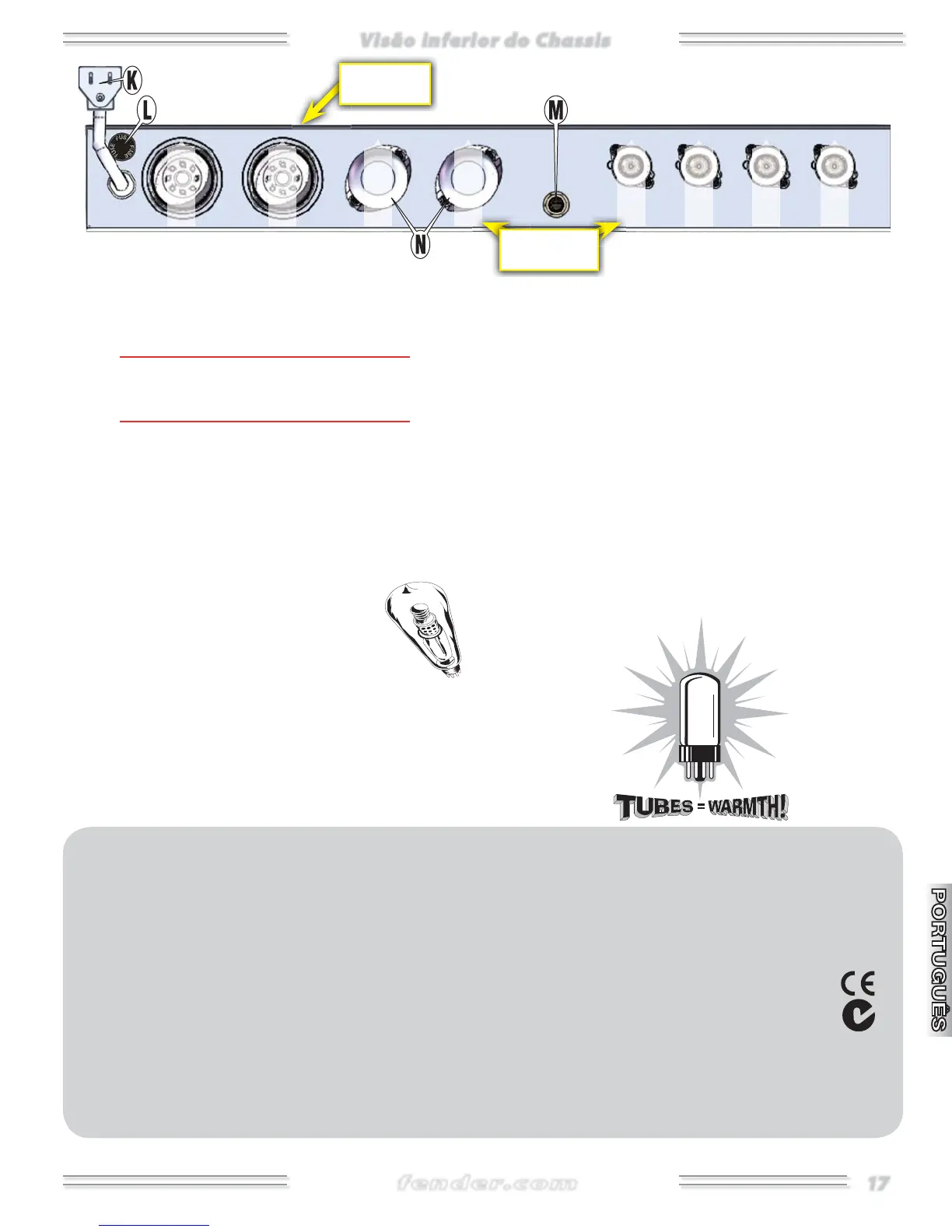

Visão inferior do Chassis
Visão inferior do Chassis
12
A
X
7
12
A
X
7
12
A
X
7
5
U
4
GB
5
U
4
GB
6
L
6
GC
6
L
6
GC
12
A
X
7
K. ALIMENTAÇÃO Conecte à uma tomada aterrada de acordo
com as especificações da voltagem e freqüência exibidas no
selo de informação do amplificador.
♫
O selo de informação do amplificador fica localizado na
parte interna do gabinete do amplificador no lado esquerdo,
quando visto pela parte traseira do amplificador.
L. FUSÍVEL Protege o amplificador contra falhas elétricas.
Substitua o fusível queimado por um de tipo e classificação
especificado no selo de informação do amplificador.
M. TOMADA DO PEDAL Conecte o pedal incluso aqui para
habilitar o interruptor remoto on-off de efeito Vibrato.
N. FENDER® GROOVE TUBES® Seu novo amplificador Fender
vem equipado com válvulas disponíveis da mais alta qualidade
fornecidas por vários fabricantes mundiais.
Devido a irregularidades ocasionais no
suprimento, o tipo de válvula específica usada
em cada amplificador está sujeita a mudanças
sem aviso prévio.
Quando for substituir as válvulas de saída,
por favor observe as marcas específicas das
válvulas originais que foram fornecidas pela fábrica com o seu
amplificador. Por exemplo, válvulas de saída tipo L usadas
pela Fender incluem, mas não limitam-se a: LGC; LWXT;
LGE; etc. A instalação de um tipo diferente pode requerer
um ajuste significativo feito por um técnico qualificado a fim
de evitar uma redução no desempenho do amplificador e vida
útil da válvula.
Além disso, a Fender Groove Tubes testa e seleciona muitas
das suas válvulas de saída baseando-se na avaliação do seu
desempenho. As válvulas selecionadas são rotuladas com uma
classificação refinada que vai de a e podem também ser
rotuladas com uma cor classificatória bruta AZUL, BRANCA ou
VERMELHA. Um par de válvulas de saída correspondentes que
apresentam a mesma classificação refinada (e classificação
bruta, se for o caso) das válvulas originais são a substituição
perfeita. No entanto, válvulas substitutas de classificação
refinada que se diferenciem em um número das válvulas
originais podem ser usadas sem que a repolarização do
amplificador seja feita.
Se você tiver perguntas ou preocupações, por favor entre em
contato com seu revendedor Fender ou centro de serviços
autorizado.
Especificações
TYPO: PR 1169
NÚMEROS DA PARTES: 8141500000 (120V, 60Hz) 8141501000 (110V, 60Hz) TW 8141503000 (240V, 50Hz) AUS 8141504000 (230V, 50Hz) UK
8141505000 (220V, 50Hz) ARG 8141506000 (230V, 50Hz) EUR 8141507000 (100V, 50/60Hz) JPN 8141509000 (220V, 60Hz) ROK
POWER: REQUERIMENTOS: 270W SAÍDA: 40W RMS em uma carga de 4Ω com uma THD de 5 % a 1 kHz
IMPEDÂNCIA DE ENTRADA: ENTRADA 1: 1MΩ ENTRADA 2: 136kΩ
ALTOFALANTES: Dois 8Ω, 12” (31 cm) Fender® Special Design Weber/Eminence® com imãs AINiCo (N/P: 0064418000)
VÁLVULAS: Dois 6L6GC (N/P: 0059778000); Dois 5U4GB (N/P: 0030031000); Quatro 12AX7 (N/P: 0013334100)
FUSÍVEL: 100V–120V VERSÕES: F 3A L, 250V 220V–240V VERSÕES: F 1.6A L, 250V
ACESSÓRIOS (INCLUÍDOS): PEDAL: 1-botão, Vibrato on-off (N/P: 0994049000) COBERTURA DE PROTEÇÃO : (N/P: 0064428000)
DIMENSÕES: ALTURA: 52.1 cm LARGURA: 62.2 cm PROFUNDIDADE: 22.9 cm PESO: 24 kg
Especificações do produto estão sujeitas a mudanças sem aviso prévio.
Traseira do
Amplificador
Localizações
das válvulas
