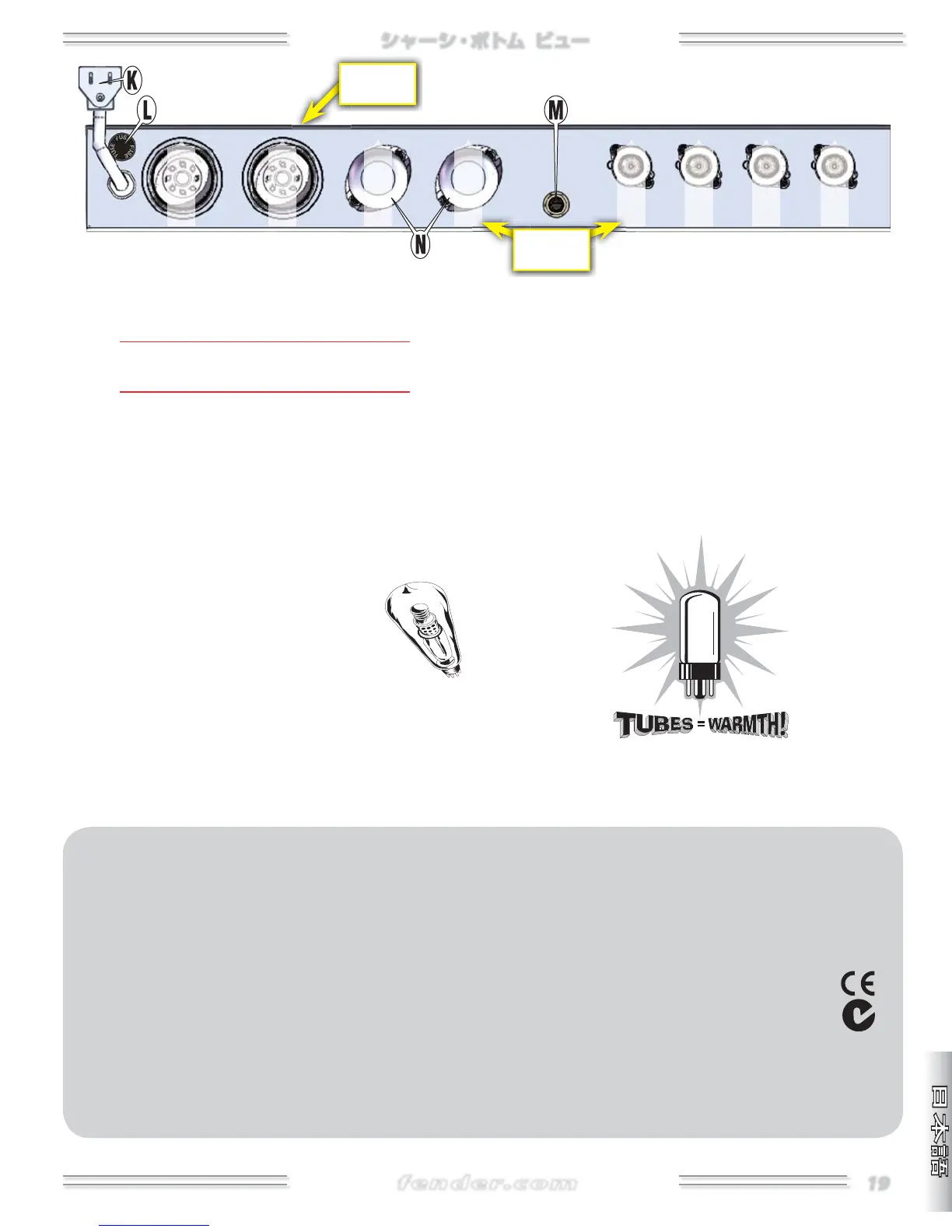

シャーシ・ボトムビュー
12
A
X
7
12
A
X
7
12
A
X
7
5
U
4
GB
5
U
4
GB
6
L
6
GC
6
L
6
GC
12
A
X
7
K. 電源コード アンプのインフォメーション・ラベルに記載された電
圧および周波数に適合した、アース付きコンセントに接続します。
♫
アンプのインフォメーション・ラベルは、アンプ背面から見
て、アンプ・キャビネットの左側内面にあります。
L. ヒューズ 電気事故からアンプを守ります。ヒューズが飛んでしま
った場合は、アンプのインフォメーション・ラベルに記載された型
式およびレーティングのものと交換してください。
M. フットスイッチ・ジャック 付属のフットスイッチをここに接続し、
ヴィブラートのオン／オフの 切り替えが できます。
N.
FENDER® GROOVE TUBES® お買い上げいただいた
Fenderの新しいアンプには、世界中から選りすぐりの、最高品質の
真空管を使用しています。時折供給量の変化により、装備される真
空管の型式が予告無しに変更されることがあります。
出力真空管の交換の際には、アンプに施された、
オリジナルの真空管のファクトリーのマーキング
にご留意ください。例えば、Fenderの使用してい
る6V6真空管には: 6V6C; 6V6CQ; 6V6RD;
等が含まれます。違う型式のものを取付ける場合
は、真空管寿命の短縮やアンプ性能低下のリスク
を避けるため、熟練技術者による大幅な調整が必
要となります。
さらに、Fender Groove Tubesでは、沢山の出力真空管をテス
トし、実測性能に基づいて分類しています。分類された真空管
は、1-10まで細密にレーティングされ、大きな区分としてブルー、
ホワイト、レッドにラベル分けされます。オリジナルの真空管を交
換いただく際には、マッチングしたペアの、同じレーティング（でき
ればブルー、ホワイト、レッドのラベルも一致したもの）の出力真空
管をご使用いただくのが理想的です。ただし、ファイン・レーティン
グの番号が、オリジナルと1番違い以内の場合は、アンプのバイアス
の再設定をしなくても、ご使用いただくことができます。
ご質問やお悩みのある場合は、Fenderディーラーもしくは正規サ
ービスセンターへご相談ください。
仕様
型式: PR 1169
品番: 8141500000 (120V, 60Hz) 8141501000 (110V, 60Hz) TW 8141503000 (240V, 50Hz) AUS 8141504000 (230V, 50Hz) UK
8141505000 (220V, 50Hz) ARG 8141506000 (230V, 50Hz) EUR 8141507000 (100V, 50/60Hz) JPN 8141509000 (220V, 60Hz) ROK
出力: 所要電力: 270W 出力: 1kHz 5%THDで40W RMS /4Ω 負荷時
入力インピーダンス: インプット1: 1MΩ インプット2: 136kΩ
スピーカー: 2× 8Ω, 12" (31cm) Fender® 特別設計 Weber/Eminence® アルニコマグネット使用 (品番: 0064418000)
真空管: 2× 6L6GC (品番: 0059778000); 2× 5U4GB (品番: 0030031000); 4×12AX7 (品番: 0013334100)
ヒューズ: 100V–120V バージョン: F 3A L, 250V 220V–240Vバージョン: F 1.6A L, 250V
アクセサリー(付属): フットスイッチ: 1ボタン、 Vibrato on-off (品番: 0994049000) ダストカバー: (品番: 0064428000)
サイズ: 高さ: 52.1 cm 幅: 62.2 cm 奥行き: 22.9 cm 重量:24 kg
製品の仕様は予告無く変更されることがあります。
アンプ背面
真空管の
位置
19
