Rückseite
Technische Daten
TYP: PR 257
TEILENUMMERN: 223-0300-000 (120V, 60Hz) 223-0301-000 (110V, 60Hz) TW
223-0303-000 (240V, 50Hz) AUS 223-0304-000 (230V, 50Hz) GB
223-0305-000 (220V, 50Hz) ARG 223-0306-000 (230V, 50Hz) EU
223-0307-000 (100V, 50/60Hz) JPN 223-0309-000 (220V, 60Hz) ROK
223-0310-000 (120V, 60Hz) MEX
LEISTUNGSAUFNAHME: 70W
AUSGANGSLEISTUNG: 15W RMS min. in 8Ω bei 5% Klirrfaktor, 1kHz
EINGANGSIMPEDANZ: 1MΩ
RÖHREN VORVERSTÄRKER: 1–Fender Groove Tube 12AX7 (TNr. 007-0228-000) 1–Fender Groove Tube 12AX7 (TNr. 001-3341-000)
ENDSTUFE: 2–Fender Groove Tubes EL84 (TNr. 004-1255-000)
SICHERUNG: Intern (keine anwenderseitige Wartung)
LAUTSPRECHER: 1–10" 8Ω Fender Special Design Lautsprecher (TNr. 004-8832-000)
STAUBSCHUTZHÜLLE (OPTIONAL): Passende Hülle (TNr. 005-4913-000)
ABMESSUNGEN HÖHE: 35,6 cm (14")
BREITE: 38,1 cm (15")
TIEFE: 22,2 cm (8 3/4")
GEWICHT: 9,1 kg (20 lbs.)
Technische Daten können unangekündigt geändert werden.

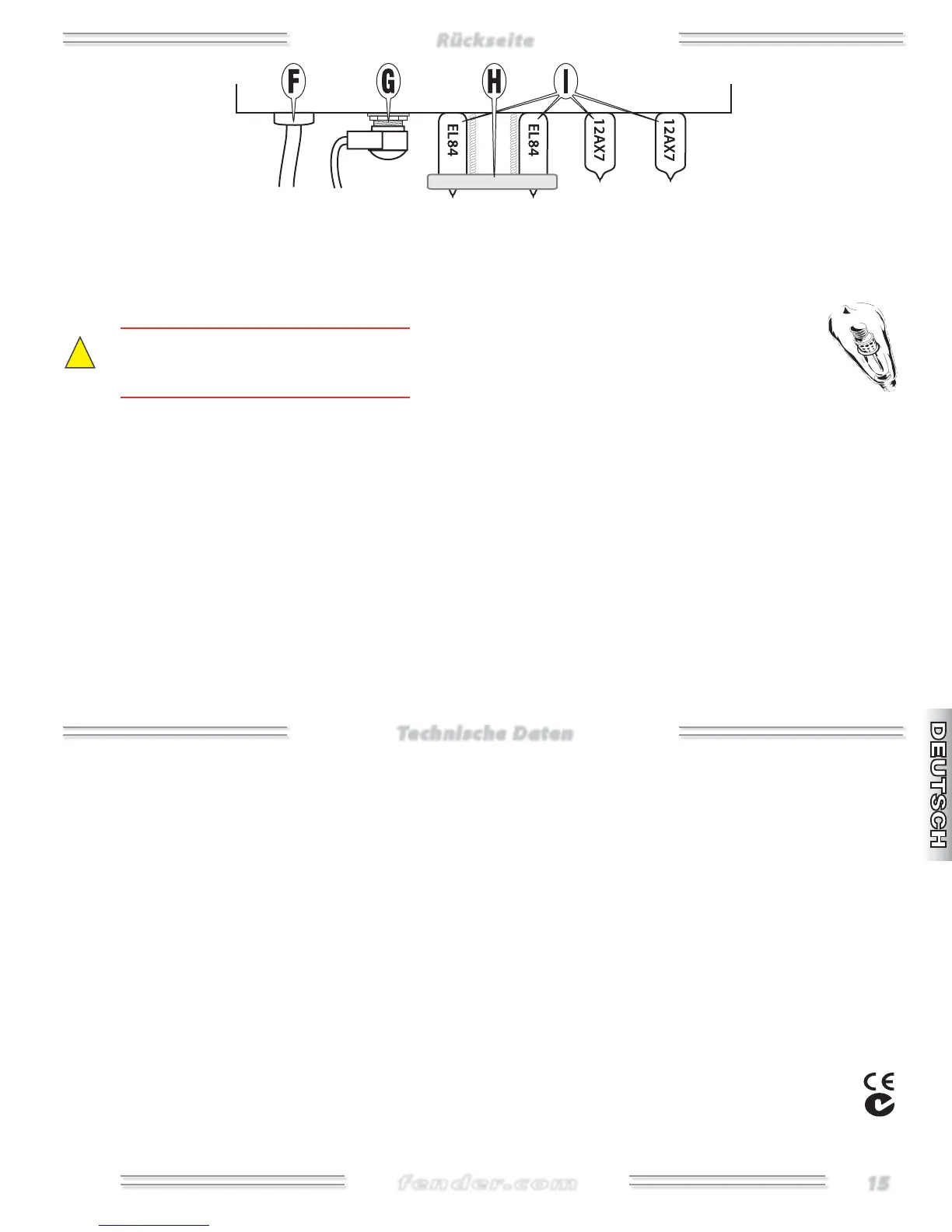

F. NETZKABEL Zum Anschließen an eine geerdete
Netzsteck dose, die den auf der Amp-Rückseite ange ge-
benen Spannungs- und Frequenznennwerten entspricht.
G. LAUTSPRECHERBUCHSE Anschluss für den internen
Laut sprecher oder eine externe Box.
!
Bei eingeschaltetem Gerät muss immer eine 8Ω Lautsprecher-
last an die Lautsprecherbuchse angeschlossen sein, um eine
Beschädigung des Amps zu verhindern.
H. RÖHRENSTABILISATOR Um die Endstufenröhren herum
ist ein schwingungsdämpfender Stabilisator instal liert, der
Vibrationen und die Entwicklung von Röhren mikrofonie
mini miert. Der Stabilisator ist mit allen zum Pro Junior™ III-
Verstärker kompatiblen Endstufenröhren verwendbar.
I. FENDER® GROOVE TUBES® Ihr neuer Pro Junior III-
Verstärker ist mit den hochwertigsten Röhren ausgestattet,
die von verschiedenen Herstellern weltweit bezogen werden.
Aufgrund der manchmal unregelmäßigen Versorgung, kann
der spezielle, in jedem Verstärker verwendete Röhrentyp
unangekündigt gewechselt werden.
Achten Sie beim Ersetzen der EL Ausgangsröhren
bitte auf die speziellen Röhrenmarkierungen auf den
Originalröhren, die ab Werk mit dem Amp geliefert werden.
Beispiel: Zu den EL Endstufenröhren zählen u.a. die
Typen GT-EL-R, GT-EL-S, ST-EL-R etc. Die Installation
eines anderen Typs erfordert eventuell beträchtliche
Einstellungen durch einen qualifizierten Techniker, um
eine Verringerung der Leistung und Röhrenlebensdauer zu
vermeiden.
Zudem werden unsere EL Endstufenröhren
von Fender Groove Tubes getestet und
nach ihrer gemessenen Leistung sortiert.
Die sortierten Röhren werden mit einer
Feineinstufung von - etikettiert und eventuell
auch mit einer Grob ein stufung in den Farben BLAU,
WEISS oder ROT markiert. Ein Paar abgestimmter EL
Endstufenröhren mit der gleichen Feineinstufung (und ggf.
Grobeinstufung) wie die Originalröhren ist also der ideale
Ersatz. Ersatzröhren, deren Feineinstufung um nur einen
Wert von dem der Originalröhren abweicht, können ohne
Neueinstellung der Vorspannung des Amps verwendet
werden.
Bei Fragen oder Anliegen kontaktieren Sie bitte Ihren
Fender-Fach händler oder ein autorisiertes Service Center.
J. SICHERUNG KEINE ABB. Bei Auftreten eines (sehr
unwahr schein lichen) elektrischen Fehlers ist Ihr Pro Junior
III Amp durch eine interne Sicherung geschützt. Wenn der
Verstärker plötzlich nicht mehr funktioniert, bringen Sie ihn
zu einem autorisierten Service Center, um die Sicherung
ersetzen und die Ursache des elektrischen Fehlers beheben
zu lassen.
