O Rumble 800 usa um amplicador de potência de classe-D com
proteção térmica e contra curto circuito. Na eventualidade de um
curto circuito, o amplicador será temporariamente silenciado
(não sai som das colunas; o indicador de corrente ilumina-se na
cor âmbar) e retomará o funcionamento normal quando a falha for
corrigida (o indicador de corrente regressa à cor vermelho).
Para um melhor desempenho térmico, o Rumble 800 inclui um
ventilador de arrefecimento com velocidade variável que inicia
a baixa velocidade, aumentado à medida que a temperatura do
amplicador aumenta com a utilização.
Deixe pelo menos 6 polegadas de espaço entre os ventiladores do
amplicador e outros objetos. Se os ventiladores do amplicador
estiverem bloqueados ou se o amplicador for utilizado num
ambiente extremamente quente, este poderá sobreaquecer e ativar
a proteção térmica, silenciando temporariamente os altifalantes (o
indicador de corrente ilumina-se na cor âmbar). O funcionamento
normal será retomado quando a temperatura baixar para um nível
dentro da gama de funcionamento (o indicador de corrente regressa
à cor vermelho).
Em condições de funcionamento mais severas, o amplicador
pode sobreaquecer ao ponto de cortar a corrente, o que faz que
não saia qualquer som das colunas. Na eventualidade pouco
provável de isto acontecer, o normal funcionamento será retomado
quando a temperatura baixar para um nível dentro da gama de
funcionamento.
DESEMPENHO E PROTEÇÃO TÉRMICADESEMPENHO E PROTEÇÃO TÉRMICA

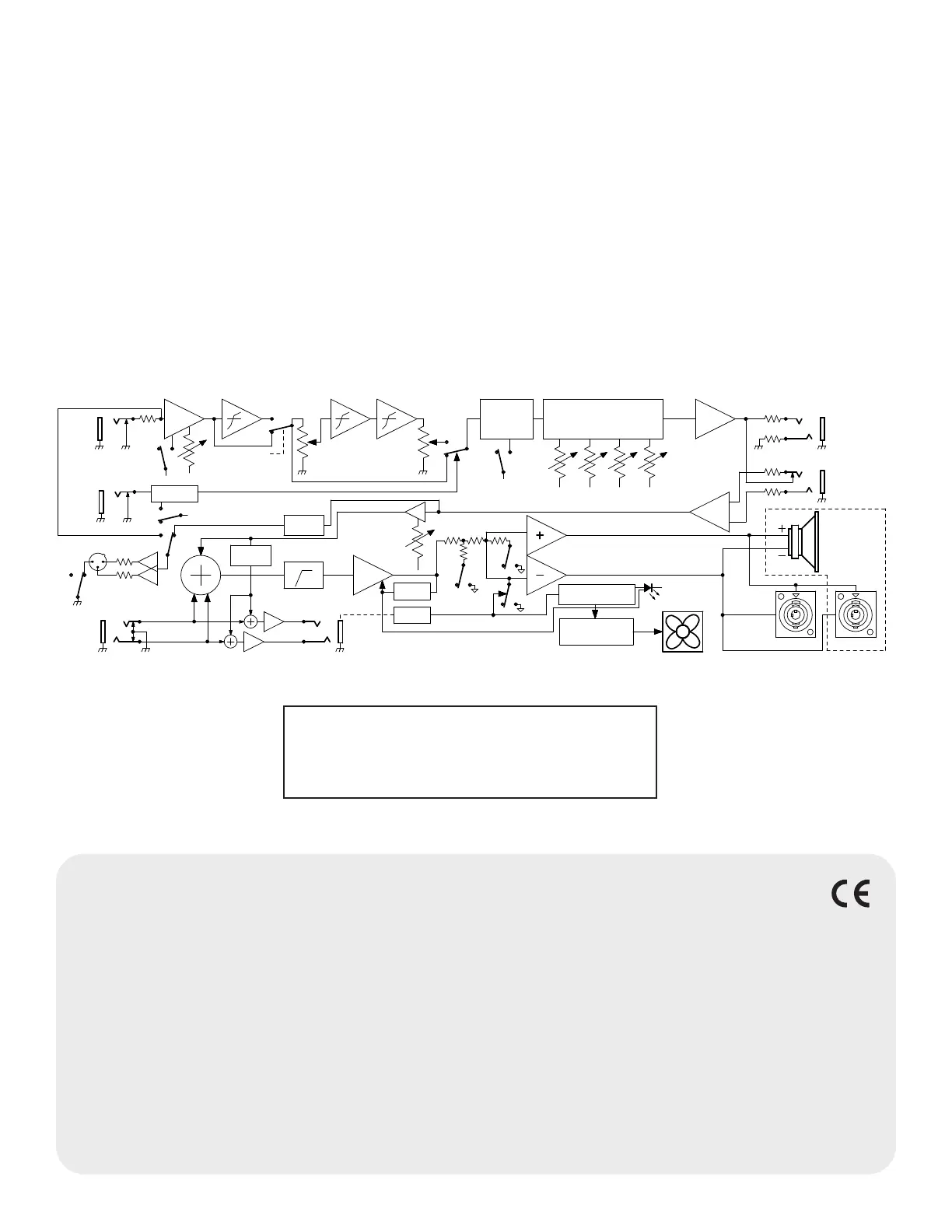

DIAGRAMA DE BLOCOS
Em caso de dúvidas ou para a resolução de problemas,
contacte um técnico especializado Fender através do
telefone:
--- (chamada gratuita para os EUA)
--- (Internacional)
PORTUGUÊS
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
ESPECIFICAÇÕES
TIPO PR 6106
REQUISITOS DE ENERGIA 1500 watts (máximo) 380 watts (típico)
POTÊNCIA DO PRÉ-AMPLIFICADOR 400 watts a 8 Ω (interna) 800 watts a 4 Ω/2.67Ω (com gabinete de extensão 8Ω/4Ω)
IMPEDÂNCIAS DE ENTRADA 1MΩ (entrada) 10kΩ (aux In)
SENSIBILIDADE DE ENTRADA 25mVrms (entrada) 600mVrms (aux In, ambos os canais acionados) (para potência máxima a 100Hz, com Gain/Master a “10” e controlos de EQ a “0”)
CONTROLOS DE TONALIDADE Bass: ±15dB @ 80Hz Low-mid: ±12dB @ 280Hz High-mid: ±12dB @ 1.2kHz Treble: ±15dB @ 10kHz (tipo “shelving”)
FILTRO DE FORMATO Bright: +13dB @ 10kHz Contour: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz Vintage : Compressão dinâmica (máx. -9dB) com passa baixo (-6dB/oct) @ 400Hz
ALTIFALANTES Dois 10 “(25,4 cm) Eminence® Neodymium 16Ω, um tweeter de compressão com botão liga / desliga
EFFECTS LOOP Nível nominal: -10dB Send: 1kΩ (balanceado) Return: 22kΩ (balanceado)
LINE OUT Nível máx.: +7dBU Impedância: 600 Ω (balanceado)
SAÍDA PARA AUSCULTADORES 140mW / canal em 16Ω (impedância mínima recomendada)
FOOTSWITCHES Footswitch Economia (incluído, PN 0994049000) Footswitch Vintage (opcional, PN 0994054000) Footswitch com LED (opcional, PN 0994052000)
DIMENSÕES E PESO Largura: 19 polegadas (48,26 cm) Altura: 23.7 polegadas (60,2 cm) Profundidade: 14 polegadas (35,56 cm) Peso: 29 lbs. (13.15 kg)
As especificações técnicas dos produtos podem ser alteradas sem aviso prévio.
