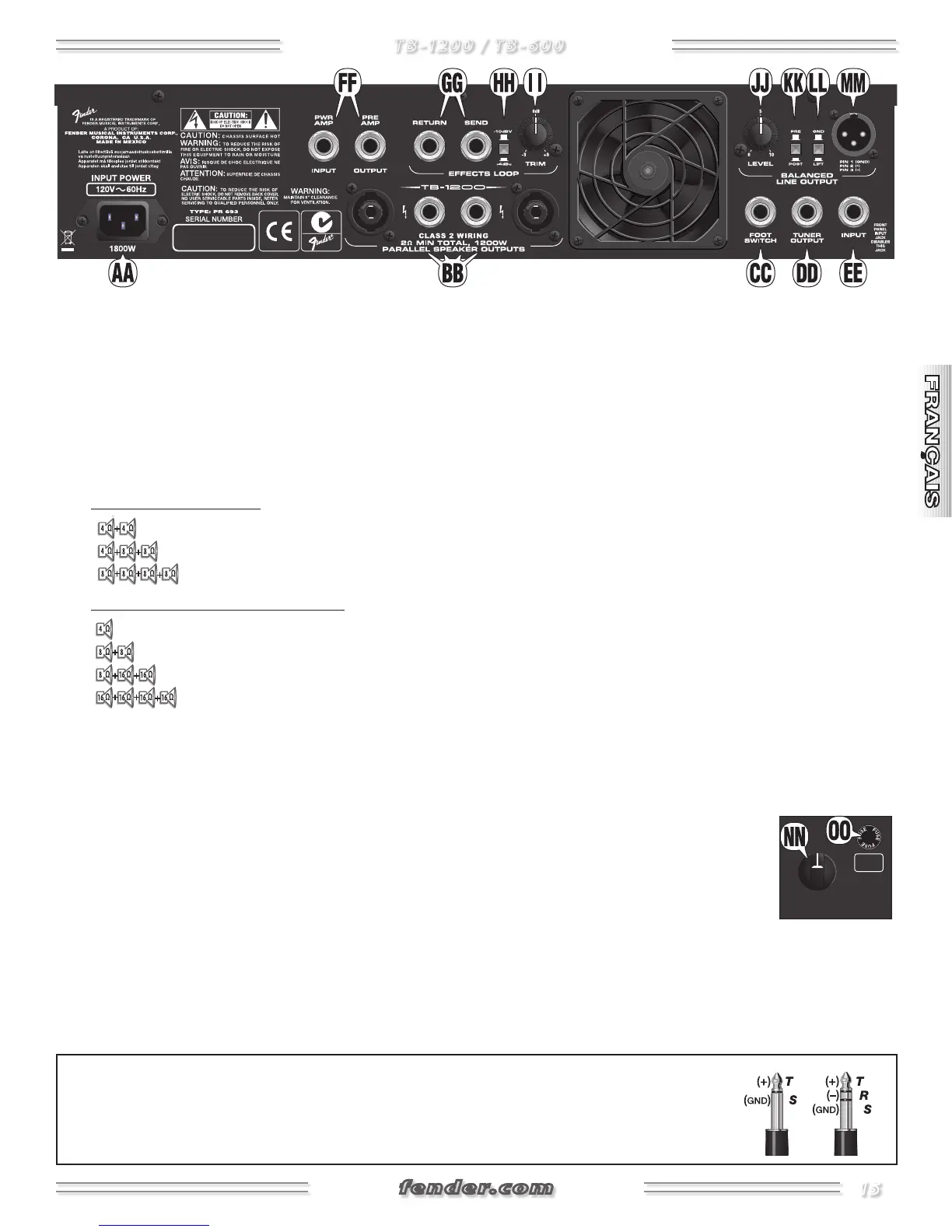

AA. EMBASE SECTEUR - Utilisez uniquement le cordon fourni
haute intensité pour relier l'ampli à une ligne secteur dont
la tension et la fréquence correspondent aux valeurs
sérigraphiées à l'arrière du TB-1200/600. Contactez le
service clientèle de Fender pour remplacer le cordon
secteur.
BB. SORTIES HAUT-PARLEURS EN PARALLÈLE - Vous pouvez
combiner ces sorties pour connecter vos enceintes. Ne
descendez jamais sous la valeur d'impédance MINIMUM,
qui est :
 • De 2  pour la tête TB-1200 :
(deux enceintes de 4 Ω = 2 Ω)
(une enceinte de 4 Ω et deux de 8 Ω = 2 Ω)
(quatre enceintes de 8 Ω = 2 Ω)
 • De 4  pour la tête ou le combo TB-600* :
(une enceinte de 4 Ω = 4 Ω)
(deux enceintes de 8 Ω = 4 Ω)
(une enceinte de 8 Ω et deux de 16 Ω = 4 Ω)
(quatre enceintes de 16 Ω = 4 Ω)
*Haut-parleur interne du combo TB-600 = 8 
CC. FOOTSWITCH - Connectez un pédalier TBFS-4 à ce Jack
à l'aide d'un cordon guitare ou haut-parleur pour activer/
désactiver au pied les fonctions Tube Overdrive, FX Loop
et Vari-Q™. Le TBFS-4 dispose d'un accordeur chromatique
qui coupe automatiquement l'ampli.
DD. TUNER OUTPUT - Connexion pour votre accordeur basse.
Cette sortie est en aval de l'étage à lampes et peut servir
de sortie ligne "PRE" supplémentaire.
EE. INPUT - Autre connexion pour la guitare basse. Pratique
dans certaines configurations en Rack. REMARQUE : Le
Jack de la face avant INPUT {A} est prioritaire.
FF. PRE AMP OUT/PWR AMP IN - Si vous utilisez plusieurs
amplis, connectez la sortie PRE AMP à l'entrée PWR AMP
de l'ampli auxiliaire. Le premier ampli contrôle les deux.
GG. RETURN / SEND - Jacks pour la boucle d'effets externes.
Reliez la sortie SEND à l'entrée de l'effet et l'entrée RETURN
à la sortie de l'effet externe.
HH. –10dBV / +4dBu - Niveau de la boucle d'effets. Utilisez
le réglage +4dBu pour les effets en Rack professionnels.
Utilisez -10dBV pour les pédales alimentées par piles.
II. TRIM - Utilisez ce bouton pour régler le niveau des
effets de la boucle externe lorsqu'elle est activée avec le
contacteur au pied. Tournez au maximum pour obtenir
une accentuation de +9 dB, et au minimum pour obtenir
une atténuation de -9 dB. Ce bouton sert également
de Boost au pied pour les solos (tournez vers la droite)
lorsque vous n'utilisez pas les effets externes.
JJ. LEVEL - Détermine le niveau de la sortie BALANCED LINE
OUTPUT {MM}.
KK. PRE / POST - Utilisez cette touche si vous souhaitez que
le signal de la sortie BALANCED LINE OUTPUT {MM} soit
prélevé après l'EQ (POST) ou avant (PRE) l'EQ.
LL. GND / LIFT - La touche doit normalement être relâchée
en position GND. La position enfoncée LIFT déconnecte la
masse (broche 1) de la sortie ligne symétrique XLR {MM},
ce qui permet parfois de réduire les ronflements.
MM. BALANCED LINE OUTPUT - Sortie XLR à symétrie
électronique pour la connexion à une console de mixage
de scène ou de studio.
NN. HORN LEVEL - (combo TB-600 uniquement) Volume du
Tweeter.
OO. FUSIBLE TWEETER- (combo TB-600
uniquement) Protège le Tweeter des
surcharges. Si le Tweeter cesse de
fonctionner, remplacez le fusible par
un autre exactement identique (F 2 A,
250 V). La valeur du fusible est indiquée sur l'amplificateur.
REMARQUE : Les Jacks {DD}, {GG} et {FF} sont symétriques (pointe/bague/corps). Pointe = positif (+),
bague = négatif (–) et corps = masse. Bien que vous puissiez utiliser des Jacks blindés standard “mono”
(pointe/corps), il est fortement conseillé d'utiliser des câbles symétriques “stéréo” le plus souvent
possible, pour améliorer le rapport signal/bruit et/ou réduire les ronflements.
