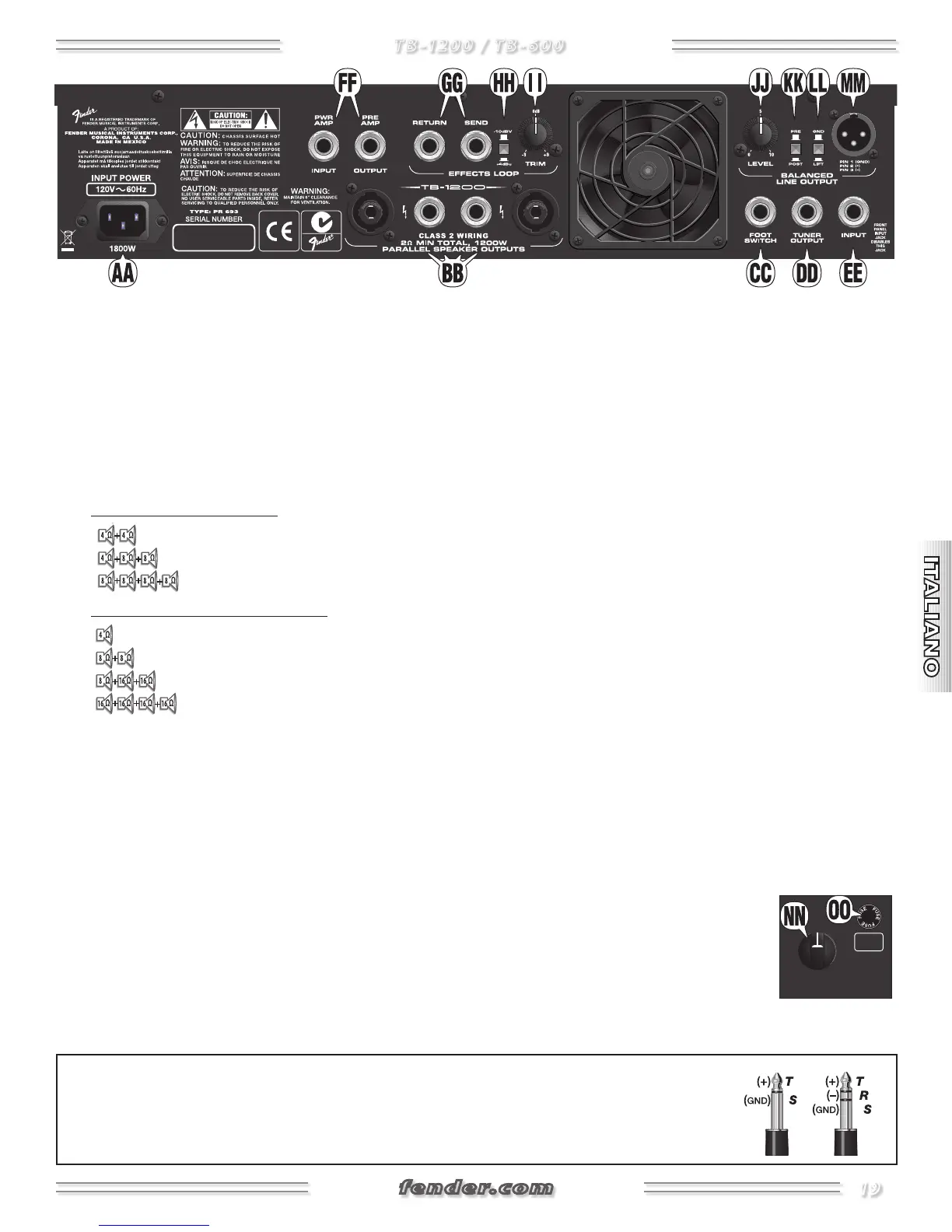

AA. CONNESSIONE CAVO D'ALIMENTAZIONE IEC - Usa solo
il cavo d’alimentazione fornito in dotazione (di tipo High-
Capacity) per collegare l’unità ad una presa di corrente CA,
correttamente cablata e collegata a terra, conforme alle
specifiche di tensione e frequenza riportate sul pannello
posteriore di TB-1200/600. Per sostituire il cavo, contatta il
Supporto Clienti Fender.
BB. PARALLEL SPEAKER OUTPUTS - Usa una combinazione
qualsiasi di queste uscite per collegare i cabinet/
speaker. Rispetta sempre il carico d’impedenza MINIMO
dell'altoparlante, che corrisponde a:
 • 2 per il modello TB-1200 Head:
(due altoparlanti da 4Ω = 2Ω)
(un altoparlante da 4Ω e due da 8Ω = 2Ω)
(quattro altoparlanti da 8Ω = 2Ω)
 • 4 per il modello TB-600 Head/Combo*:
(un altoparlante da 4Ω = 4Ω)
(due altoparlanti da 8Ω = 4Ω)
(un altoparlante da 8Ω e due da 16Ω = 4Ω)
(quattro altoparlanti da 16Ω = 4Ω)
*Altoparlante interno di TB-600 Combo = 8
CC. FOOTSWITCH - Usa un cavo per strumenti o per casse,
di qualsiasi lunghezza, per collegare l’unità footswitch
TBFS-4, utile ad attivare/disattivare a distanza le sezioni Tube
Overdrive, FX Loop e Vari-Q™. TBFS-4 include un accordatore
cromatico che, se abilitato, attiva automaticamente la
funzione Mute dell’amplificatore.
DD. TUNER OUTPUT - Connessione dedicata al tuo accordatore per
basso. Questa uscita “influenzata dalle valvole” è sempre attiva
e può essere utilizzata come uscita di linea “PRE” aggiuntiva.
EE. INPUT - Connessione d’ingresso alternativa per il basso, utile
in alcune configurazioni a rack. NOTA: L’ingresso INPUT {A}
del pannello frontale esclude questo ingresso.
FF. PRE AMP OUTPUT/PWR AMP INPUT - Per sistemi con unità
amp multiple, collega l’uscita PRE AMP OUTPUT dell’unità
primaria all’ingresso PWR AMP INPUT dell’unità ausiliaria.
L’unità primaria controllerà ogni unità ausiliaria.
GG. RETURN / SEND - Connessioni FX Loop per gli effetti esterni.
Collega l’uscita SEND all’ingresso dell’unità effetti esterna,
e l’uscita di quest’ultima all’ingresso RETURN di TB-1200/600.
HH. –10dBV / +4dBu - Livello del loop di effetti. Permette di
impostare un livello operativo nominale per gli effetti esterni.
Seleziona +4dBu per gli effetti rack di tipo professionale,
oppure -10dBV se utilizzi degli effetti a pedale alimentati a
batterie.
II. TRIM - Permette di compensare le differenze di livello delle
unità d’effetto esterne, quando il Loop FX viene selezionato
con l’unità footswitch. Ruotando completamente in senso
orario o anti-oraro, si ottiene rispettivamente un incremento
o un taglio di livello 9dB. Inoltre, se non si utilizzano effetti
esterni, questo controllo è utile come funzione Solo-Boost,
controllabile da footswitch (rotazione in senso orario).
JJ. LEVEL - Regola il livello dell’uscita BALANCED LINE OUTPUT
{MM}.
KK. PRE / POST - Usa questo controllo per decidere se il segnale
presente nell’uscita BALANCED LINE OUTPUT {MM} debba
essere prelevato dopo l’elaborazione EQ (POST), oppure
prima della sezione EQ (PRE), per inviare un segnale non-
processato.
LL. GND / LIFT - Per un uso normale, il selettore Ground/Lift
dovrebbe trovarsi in posizione disinserita (GROUND).
In posizione inserita (LIFT), il collegamento a terra/pin-
1 del connettore dell’uscita BALANCED LINE {MM} viene
disconnesso dallo chassis - impostazione utile in alcuni casi,
per ridurre il rumore di fondo.
MM. BALANCED LINE OUTPUT - Uscita XLR bilanciata
elettronicamente, utile per l’invio del segnale al mixer - in
studio o dal vivo.
NN. HORN LEVEL - (solo unità TB-600 Combo) Regola il livello di
volume della tromba.
OO. HORN FUSE - (solo unità TB-600) Fusibile
che protegge la tromba da eventuali
danni da sovraccarico. Se la tromba
cessa di rispondere, sostituisci il fusibile
con uno dello stesso tipo e valore,
come specificato sull’amplificatore
(F2A, 250V).
NOTA: Le connessioni {DD}, {GG} e {FF} sono di tipo jack TRS bilanciato (Tip/Ring/Sleeve), assemblati come
segue: Tip=positivo (+), Ring=negativo (–) e Sleeve=terra (GND). Sebbene normalmente si utilizzino cavi jack
“mono” per chitarra, schermati e di tipo TS (Tip/Sleeve), l’impiego di cavi “stereo” TRS permette di migliorare il
rapporto segnale/rumore e/o di ridurre il verificarsi di hum.
