fender.com
27

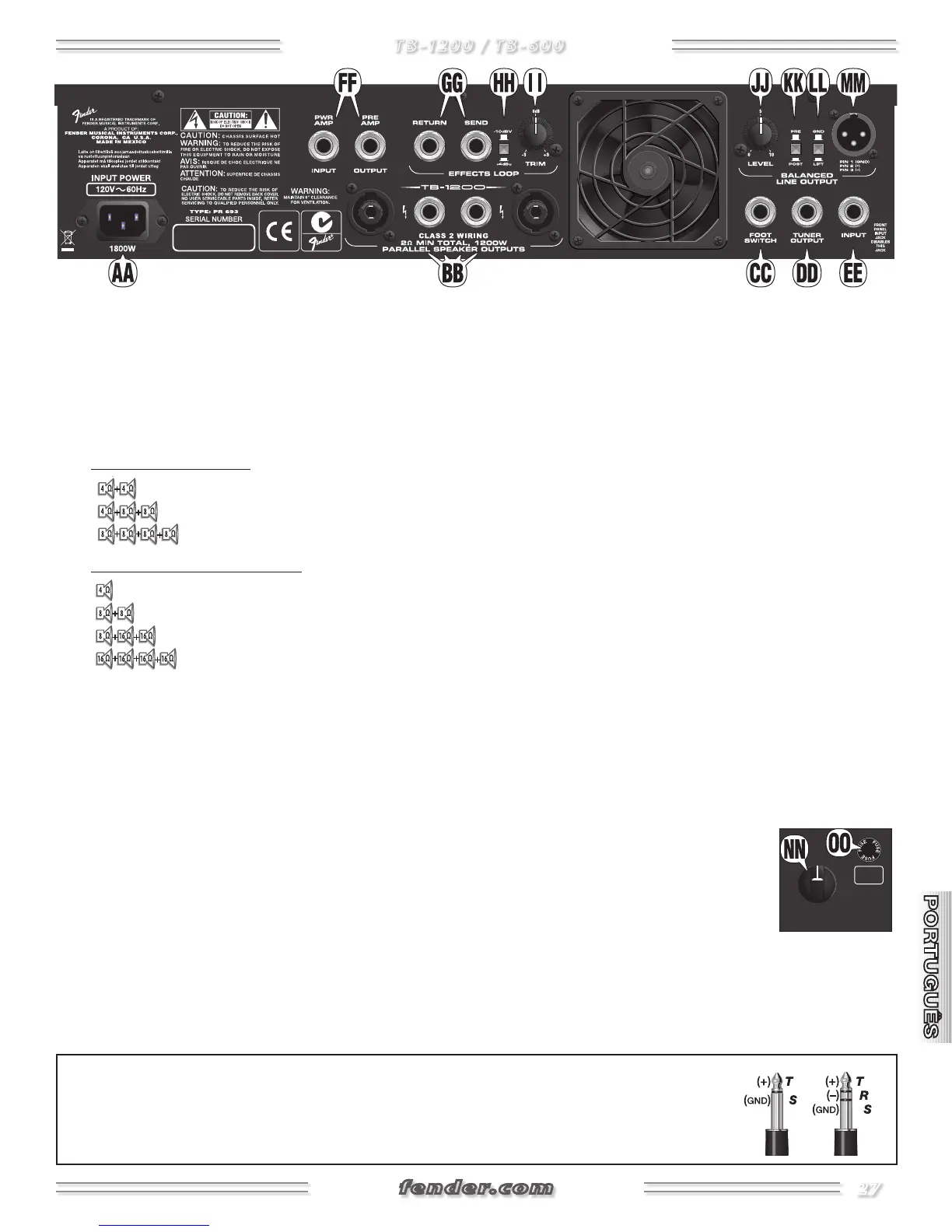

AA. IEC POWER CORD SOCKET - Conecte, o cabo-de-força de
alta capacidade fornecido, somente à uma tomada aterrada
AC de acordo com a voltagem e a frequência especificadas no
painel traseiro do seu TB--1200/600. Contacte suporte Fender
para trocas de cabo-de-força.
BB. PARALLEL SPEAKER OUTPUTS - Use qualquer combinação
dessas saídas outputs para conectar gabinetes de alto-
falantes. Não viole a impredância MÍNIMA, que é:
• 2 para o TB-1200 Head:
(dois alto-falantes de = 2Ω)
(um alto-falante de 4Ω e dois de 8Ω = 2Ω)
(quatro alto-falantes de 8Ω = 2Ω)
• 4 para o TB-600 Head/Combo*:
(um alto-falante de 4Ω = 4Ω)
(dois alto-falantes de 8Ω = 4Ω)
(um alto-falante de 8Ω e dois alto-falantes de 16Ω = 4Ω)
(quatro alto-falantees de 16Ω = 4Ω)
*Alto-falante interno do TB-600 Combo =
CC. FOOTSWITCH - Conecte um footswitch TBFS-4 aqui com
um cabo, de guitarra ou de alto-falante, de qualquer
comprimento para abilitar acionamento e desligamento
remoto do Tube Overdrive, do FX Loop e do Vari -Q™. O TBFS-
4 inclúi um afinador cromático que silencia o amplificador
automáticamente quando é acionado.
DD. TUNER OUTPUT - Conexão para o afinador do seu baixo. Essa
saída "influenciada pela válvula" está sempre ativa e pode ser
usada como uma saída de linha "PRE" adicional.
EE. INPUT - Conexão alternativa para o sinal do seu baixo. Útil
para algumas configurações de rack. NOTA: A entrada INPUT
{A} do painel frontal se sobrepõe à este plugue.
FF. PRE AMP OUTPUT/PWR AMP INPUT - Para configurações
com vários amplificadore, conecte a saída PRE AMP OUTPUT
da unidade primária á entrada PWR AMP INPUT na unidade
auxiliar. A unidade primária controla todas as unidades
auxiliares.
GG. RETURN / SEND - plugues de FX Loop para efeitos externos.
Conecte o SEND à entrada do seu dispositivo de efeitos e o
RETURN à saída do seu dispositivo de efeitos.
HH. 10dBV / +4dBu -Nível do FX Loop. Configura o nível de
operação nominal para efeitos externos. Use +4dBu para
efeitos de rack profissionais. Use -10dBV para pedais de
efeitos que utilizam baterias.
II. TRIM - Ajuste para compensar a diferença de volume
dos dispositivos de efeitos externos quando o FX Loop é
selecionado com o footswitch. Rotação completa no sentido
horário fornece aumento de +9dB, enquanto rotação
completa anti-horária fornece redução de -9dB. Também é
útil para um aumento de volume para um solo (rotação no
sentido horário) quando não se está usando efeitos externos.
JJ. LEVEL - Ajusta o nível de saída do plugue BALANCED LINE
OUTPUT {MM}.
KK. PRE / POST - Use este controle para decidir se o sinal do
plugue BALANCED LINE OUTPUT {MM} deve ser afetado pelas
mudanças de EQ (POST) ou não (PRE).
LL. GND / LIFT - O interruptor Ground Lift deve estar
normalmente na posição GROUND (fora). Na posição LIFT
(dentro), the a conexão de aterramento (pino-1) do plugue
BALANCED LINE OUTPUT {MM} é desconectada do chassis, o
que deve reduzir ruídos em algumas situações.
MM. BALANCED LINE OUTPUT - Um plugue XLR verdadeiramente
balanceado eletronicamente para enviar som à consoles de
gravação ou de performance ao vivo.
NN. HORN LEVEL - (Somente TB-600 Combo) Ajusta o volume da
corneta.
OO. HORN FUSE - (Somente TB-600 Combo)
Protege a corneta de danos devido a
sobrecarregamento. Se a corneta parar
de responder, troque o fusível por um
outro fusível do mesmo tipo do outro e
com as características especificadas no
seu amplificador (F2A, 250V).
NOTA: Plugues {DD}, {GG} e {FF} são TRS balanceados (Tip/Ring/Sleeve), com tip=positivo (+),
ring=negativo (–) e sleeve=terra (GND). Enquando cabos TS (Tip/Sleeve) padrões, mono, blindados
de guitarra podem certamente serem usados, o uso de cabos TRS stereo, quando disponível, deve
melhorar a relação sinal-ruído e reduzir hum.
TB-1200 / TB-600
HORN
LEVEL
MAX.MIN.
FUSE
2A 250V
