Fermax Minicentral MDS Digital - Caractéristiques Techniques Et Connecteurs Caractéristiques Techniques Et Connecteurs

Minicentral MDS Digital
Minicentral MDS Digital
Page 14

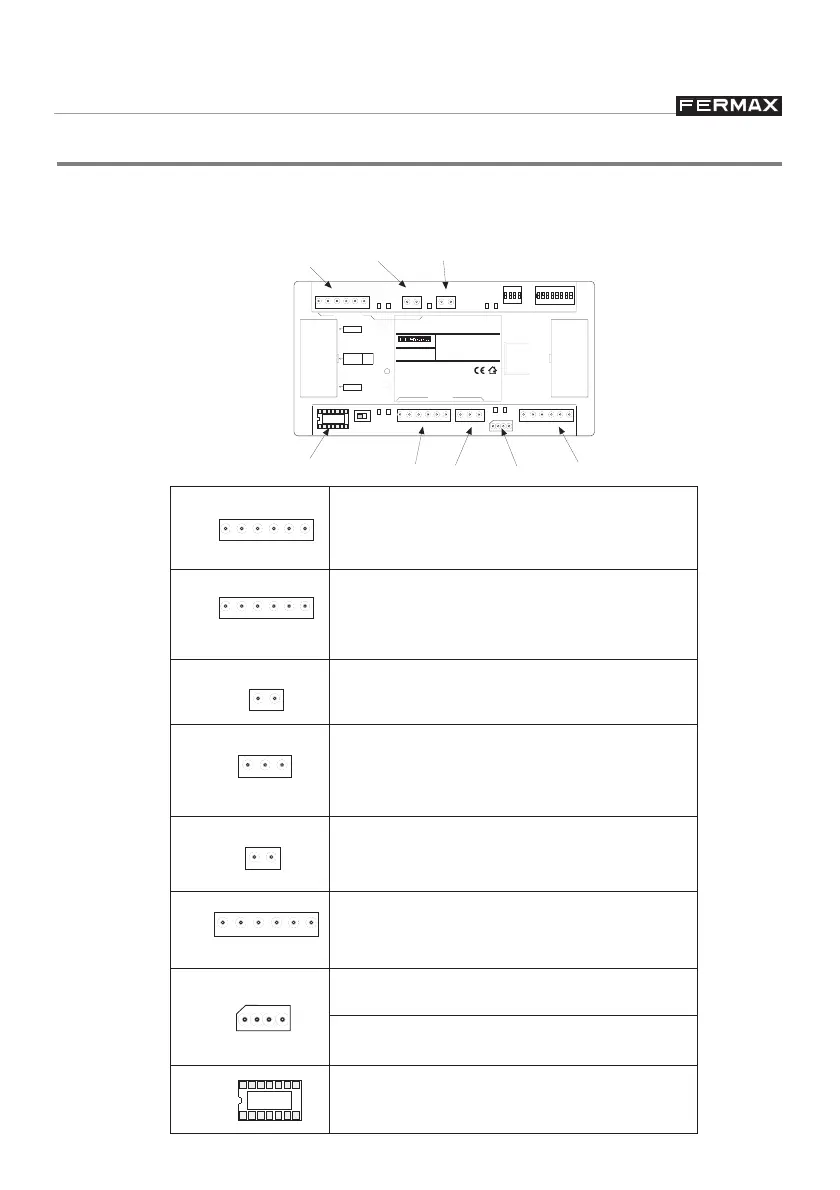

Caractéristiques techniques et connecteurs
Alimentation :12 Vcc (150 mA max.)
Température de fonctionnement : de 10º à 60º C
CONNECTEURS :
CN11
CN2
CN9
CN6
CN1
CN3
CN5
CN4
1 2 3 4 5 6 7 81 2 3 4
ON DIP
ON
+ - Sa Sb 2 6 CT V M A B G A B G
M V
TD
TPSWITCHERS
P0
OFF
TEST P.
RP
ON
FUSE
FUSIBLE
POWER
0.5A
DECODERS
TEST D.
RD
FXL PC
TX
UNIDAD CENTRAL MDS
MDS CENTRAL UNIT
PANEL 0
MADE IN SPAIN
REF. 2405
RX
12Vdc
RST X Y
FXL
#CENTRALCONFIG
CN11
6 2 Sb Sa - +
- +
Bus DÉCODEURS
+ : 12V DC
- : Masse
D1,D2 : Paire tressée (norme RS485)
2, 6 : Audio
Platine 0 / Audio FXL
+ : 12V DC
- : Masse
D1,D2 : Paire tressée (norme RS485)
2, 6 : Audio
Vidéo aux Décodeurs et/ou distributeurs
V : Vidéo composé
M : Tresse
Vidéo Platine 0
V : Vidéo composé
M : Tresse
Ct : Commutation Caméra (0V au repos,
12 V en fonctionnement)
Alimentation
+ : 12V DC
- : Tresse
Réseau FXL
A, B : Données
G : Connexion à la terre (une par branche);
Connexion à tresse de paire tressée.
CN7, CN8: Connecteurs de TEST
CN9: Connexion au PC (on utilise le module Réf. 2466)
Connexion au module de commutateurs.
M V
- +
CT V M
A B G A B G
CN11
6 2 Sb Sa - +
+ - Sa Sb 2 6
CN1:
CN2:
CN3:
CN4:
CN5:
CN6:
CN7, CN8, CN9:
CN11:
