Zustandsanzeige (LEDs)
1 2 3 4 5 6 7 81 2 3 4
ON DIP
ON
TD
TPSWITCHERS
P0
OFF
TEST P.
RP
ON
FUSE
FUSIBLE
POWER
0.5A
DECODERS
TEST D.
RD
FXL PC
TX
UNIDAD CENTRAL MDS
MDS CENTRAL UNIT
PANEL 0
MADE IN SPAIN
REF. 2405
RX
12Vdc
RST X Y
FXL
#CENTRALCONFIG
CN11
TDRD
WER
TPRP
TXRX
1
XY
C
12VdcRST
TDRD
POWER
0.5A
RE
TPRP
N
FXL PC
TXRX

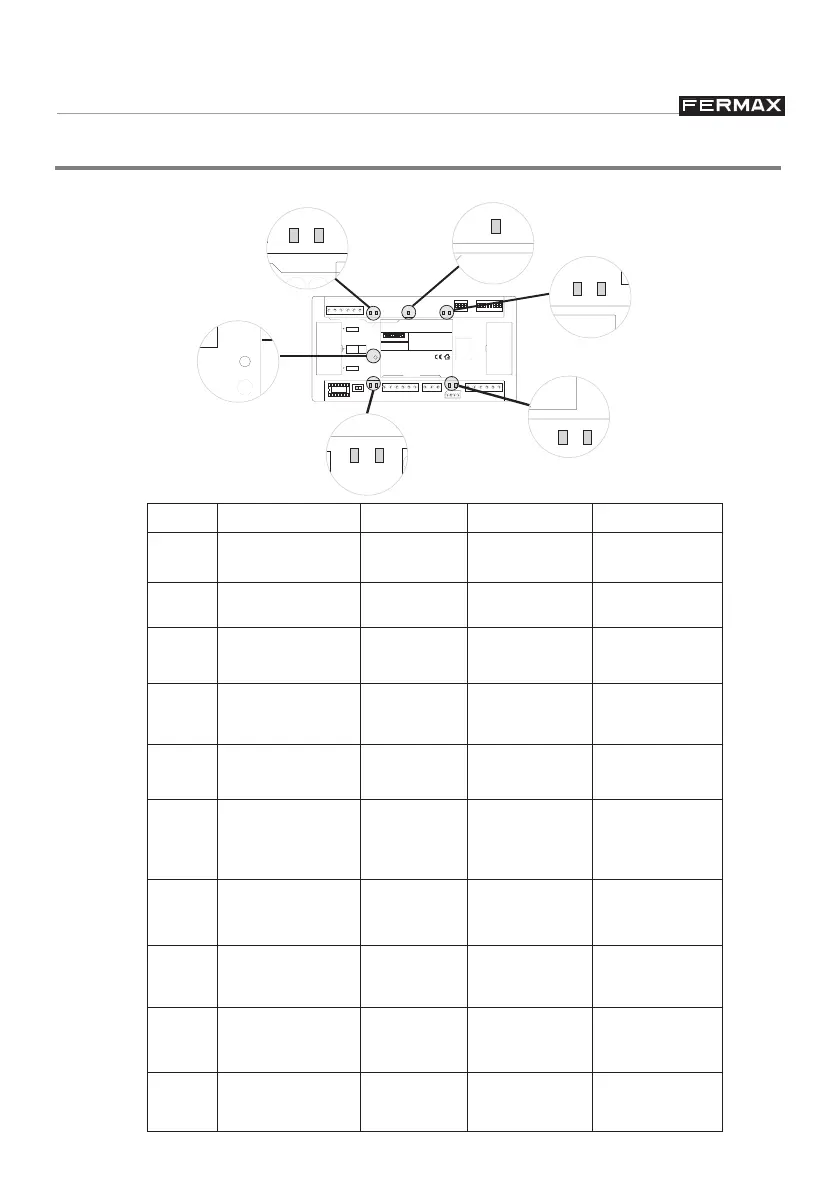

Lage der Leuchtanzeigen und Beschreibung.
RP
(DL8)
Zustand des BUS
der Türstationen
Eine Türstation
ist blockiert
Alle Zentralen
befinden sich im
Ruhezustand
Eine der Stationen
sendet Daten an die
Zentrale
TP
(DL3)
Die
Zentraleinheit
ist blockiert
Alle Zentralen
befinden sich im
Ruhezustand
Die Zentrale
sendet Daten an
den BUS der Decoder
RX
(DL9)
Zustand des FXL-Netzes
Eine der
Zentralen
ist blockiert
Alle Zentralen befinden
sich im Ruhezustand
Die Zentrale
empfängt Daten
TX
(DL6)
Zustand des FXL-Netzes
Die
Zentrale ist
blockiert
Ruhezustand
Die Zentrale
versendet
RD
(DL11)
TD
(DL10)
Zustand des DECODER
BUS
Zustand des
ALARM-MODUS
AKTIVIERT DESAKTIVIERT
Laden des Programms
RST
(DL1)
System
NULLSTELLUNG
Es liegt ein
Problem vor
Alles ist in Ordnung
Es liegt ein
Problem vor
POWER
(DL2)
Zustand der
STROMVERSORGUNG
Das System
ist versorgt
Das System ist
nicht versorgt
Es liegt
eine Störung der
Stromversorgung vor.
Es gibt einen
blockierten
Decoder
Alle Decoder befinden
sich im Ruhezustand
Einer der Decoder
versendet Daten.
Die
Zentrale
ist blockiert
Die Zentrale
schickt keine Daten
an die Decoder.
Die Zentrale
schickt Daten
an den
DECODER
LED AUS BLINKEND
X
Zustand des Modus
PORTIERZENTRALE
AKTIVIERT
Modus D,X,T,M
DESAKTIVIERT
Nachtmodus
Das System ist
PC-Test Modus
Y
EIN
Zustand des BUS
der Türstationen
Zustand des DECODER
BUS
