Ferrari FX - ADJUSTMENT OF THE WEIGHT ON THE ELEMENT

IT
FX
70
EN
REGOLAZIONE DEL PESO
SULL’ELEMENTO
In base al terreno dove si sta operando è possibile
aumentare o diminuire il carico di schiacciamento
delle ruote costipatrici.
Se si vuole AUMENTARE il carico sulle ruote co-
stipatrici, per chiudere meglio il solco di trapianto,
procedere come segue
 Arrestare la macchina.
 Tirare la leva (A) e spostarla dalla posizione 1
verso la posizione 3, rilasciandola poi in appoggio
sulla tacca di arresto.
Se si vuole DIMINUIRE il carico sulle ruote costi-
patrici, nel caso di terreni molto sofci, procedere
come segue
 Arrestare la macchina.
 Tirare la leva (A) e ruotarla di 90°.
 Sganciare la molla (B) nella parte inferiore.
 -
la (C).
 Ruotare la leva come indicato in Fig. 1. A questo
punto tirare la leva spostandola dalla posizione 4
verso la posizione 6, rilasciandola poi in appoggio
sulla tacca di arresto.
A RICHIESTA: la regolazione del peso
sull’elemento può essere fatta tramite il
cilindro idraulico (D), comandato da una
valvola a pressione regolabile (E).

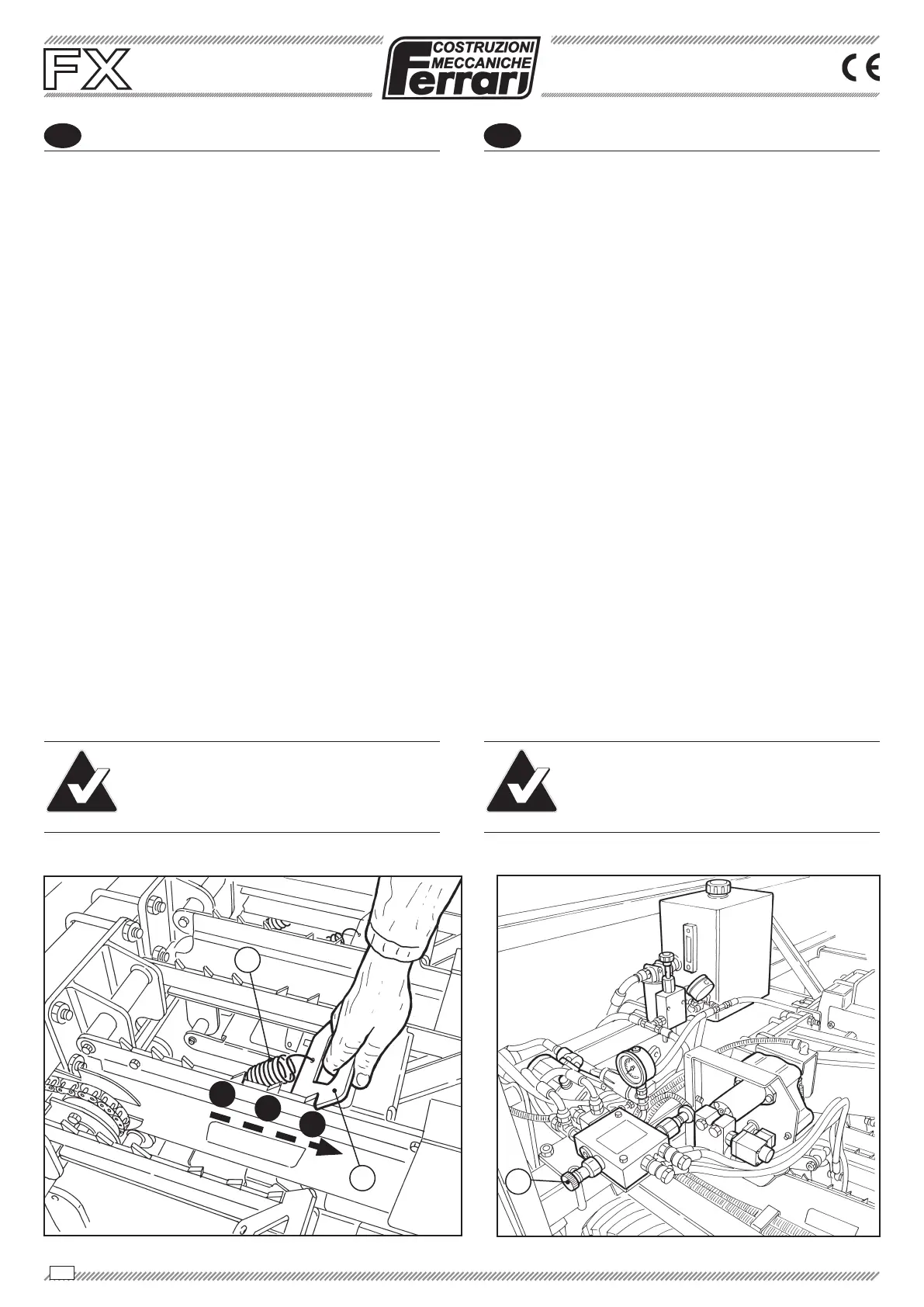

ADJUSTMENT OF THE WEIGHT
ON THE ELEMENT
The crushing load of the press wheels can be increa-
sed or decreased depending on the soil.
To INCREASE the load of the press wheels to
better close the transplanting furrow, proceed as
follows:
 Stop the machine.
 Pull the lever (A) and move it from position 1 to
position 3, releasing it on the stop notch.
To DECREASE the load of the press wheels, in
case of very soft soils, proceed as follows
 Stop the machine.
 Pull the lever (A) and rotate it of 90°.
 Release the spring (B) in the lower part.
 Place the lower end of the spring on the slot (C).
 Rotate the lever as indicated in Fig. 1. At this stage,
pull the lever moving it from position 4 to position
6, releasing it on the stop notch.
ON REQUEST: weight adjustment on a
component can be done via hydraulic
cylinder (D), controlled by an adjustable
pressure valve (E).
A
B
1
2
3
+
E
